Профиль радиаторный прессованный нормальной точности
Все профили изготавливаются в соответствии с ГОСТ 22233-2001, ГОСТ 26877-2008, Схемой контроля
Режем профиль (заготовки) в размер заказчика
(толщина режущего инструмента 5 мм; точность резки ± 0,5 мм; стоимость реза 30,0 руб)

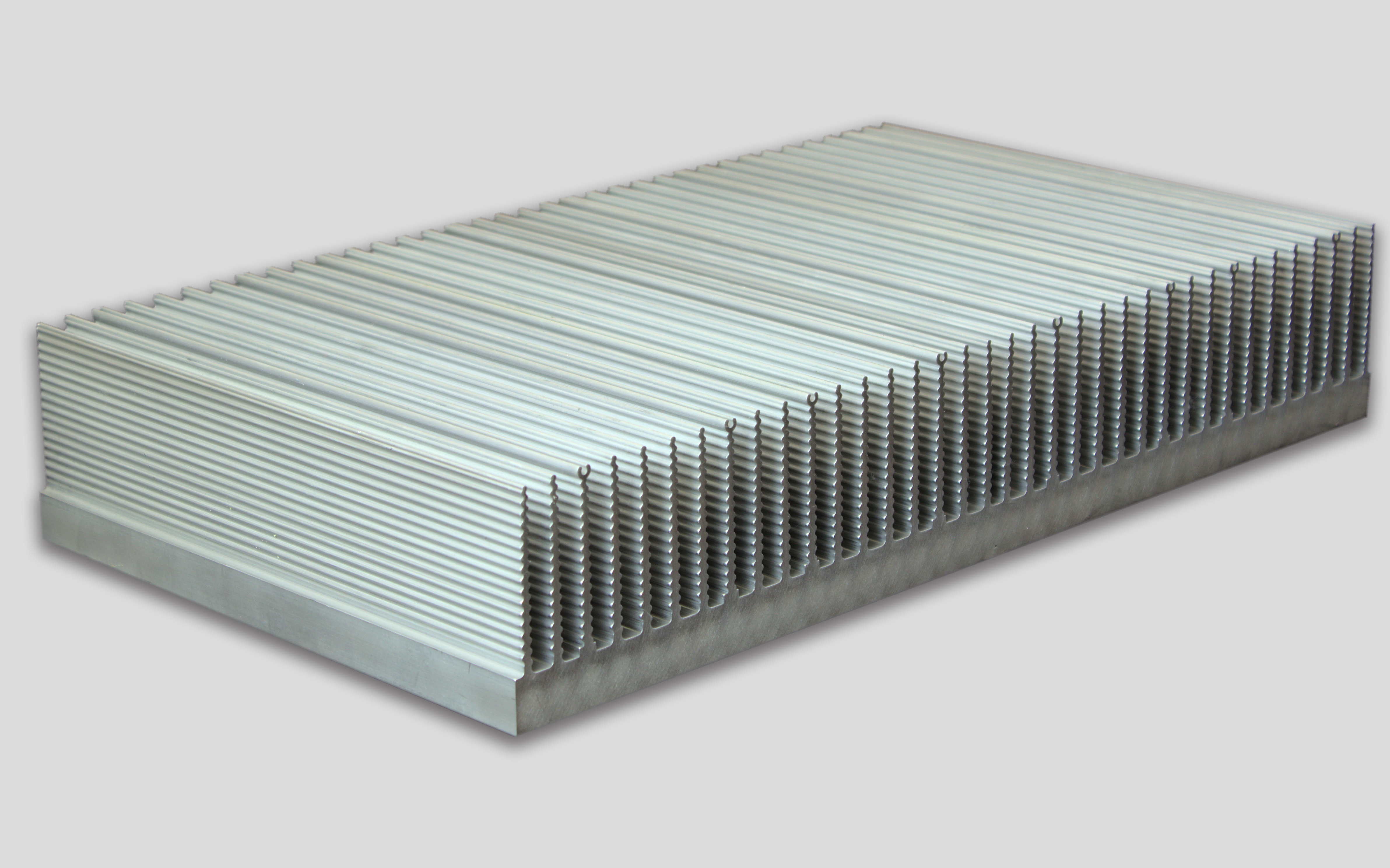

Высокоэффективные охладители с запрессованными ребрами типа O57 и О58
воздушной системы охлаждения для всех типов силовых модулей
Область применения:
одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием
Основные особенности:
- конструкция оптимизирована для естественного и принудительного охлаждения
- возможность размещения и охлаждения группы модулей на одном охладителе
- высокая эффективность охлаждения с оптимальным соотношением эффективность/объем
- запрессованные ребра из алюминиевого сплава, устойчивого к коррозии
- малый вес
- габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика
- подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям
Типовое обозначение охладителя типа O57 и О58: O57(О58) / L / B / A+C / N, где:
|
|
Подробная информация:
Охладитель О57 - больше информации здесь...
Охладитель О58 - больше информации здесь...

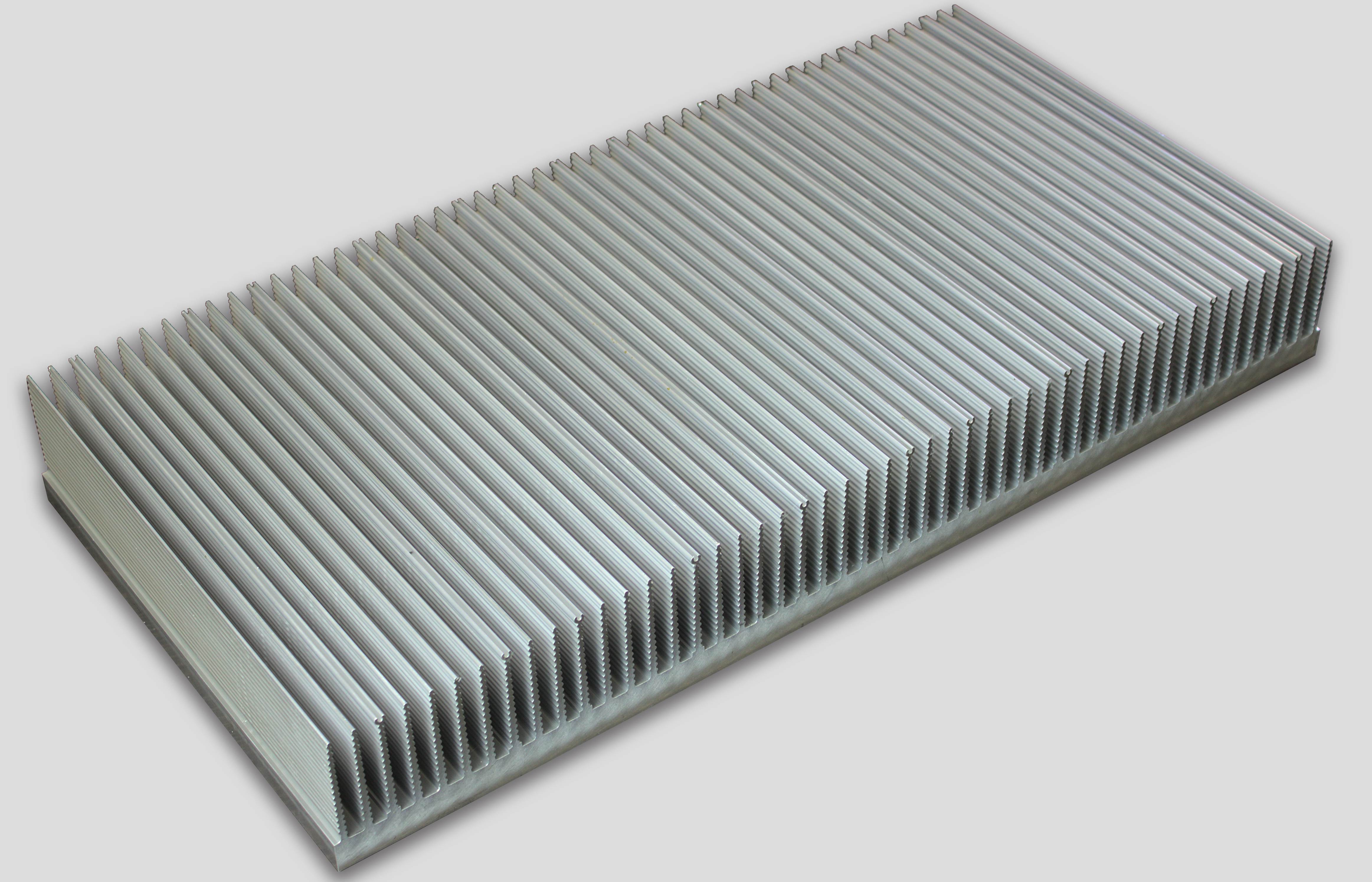

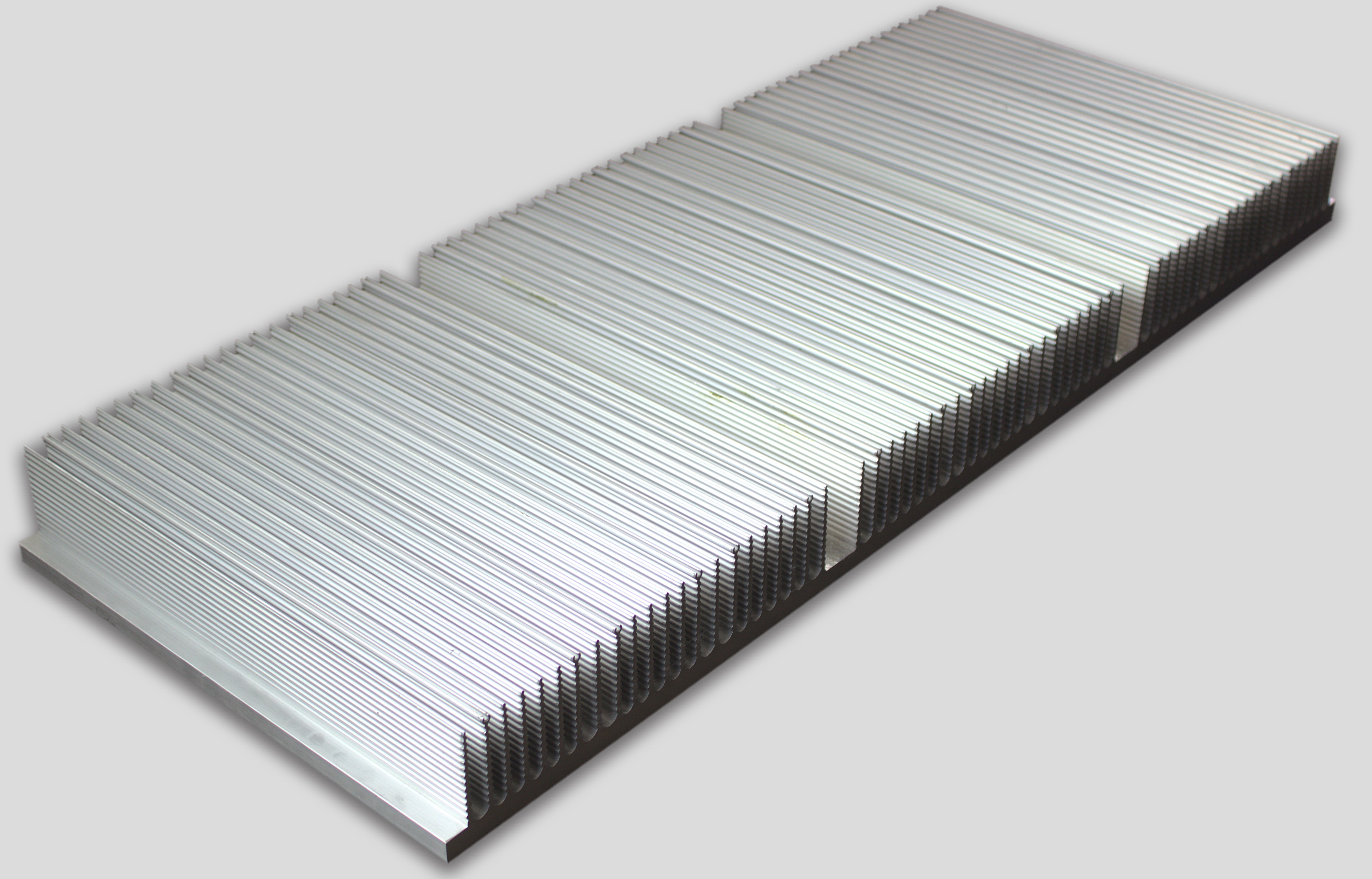

ШИРОКИЕ СВАРНЫЕ РАДИАТОРЫ
Из любого профиля из каталога ЛИГРА, представленного ниже, может быть сварена конструкция нужной ширины и длины.
Предельные габариты такого радиатора не более 1050 мм х 570 мм
|
|
|
|
|
|
РАДИАТОРНЫЙ ПРОФИЛЬ
Профили в каталоге представлены в порядке возрастания внешних габаритов по ширине и высоте (ШхВ)

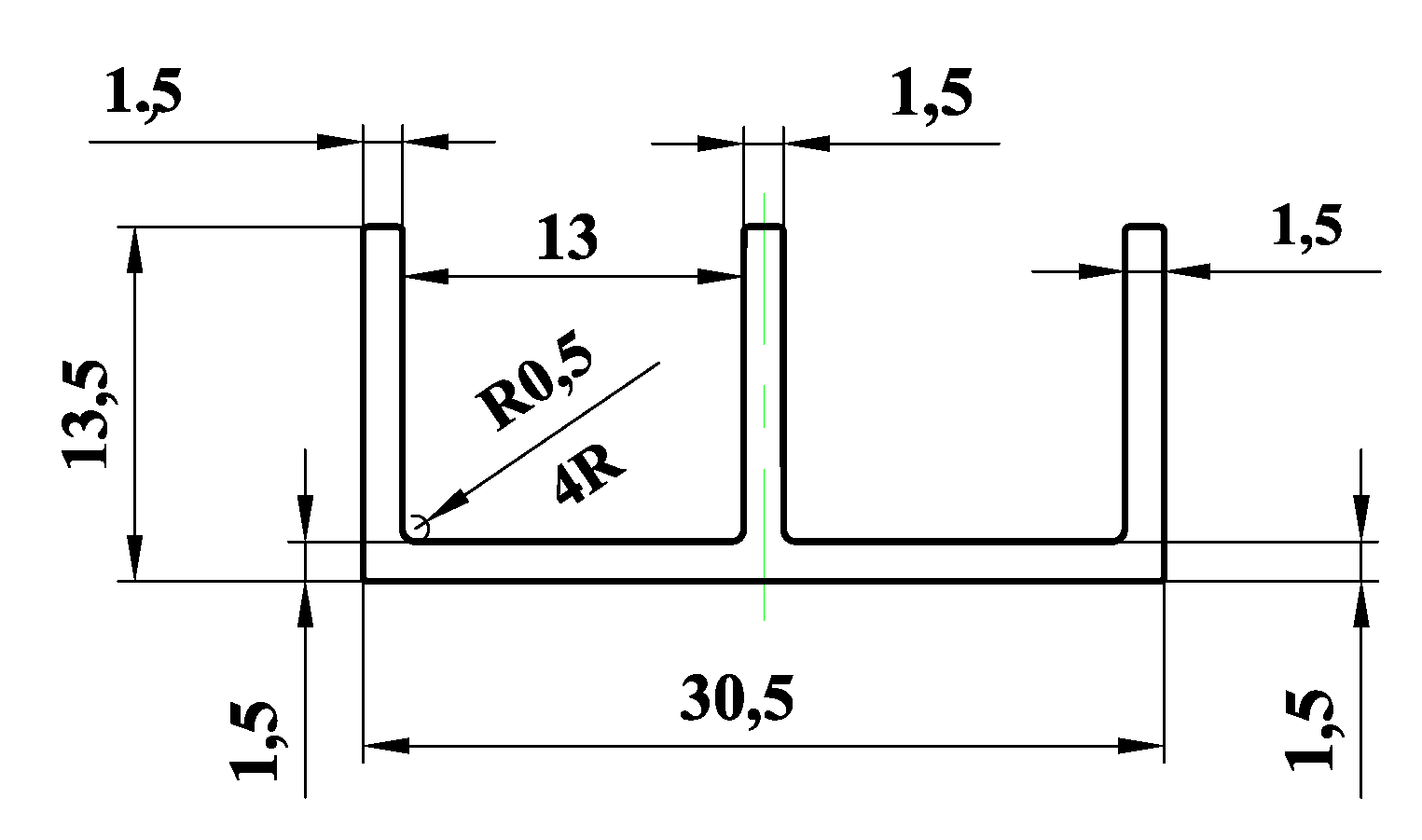

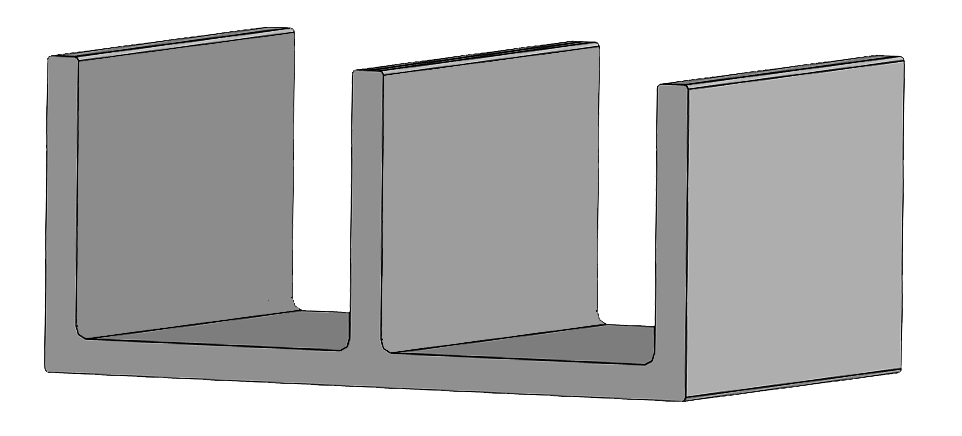

AB0245Габариты (ШхВ, мм) - 30,5 х 13,5
|

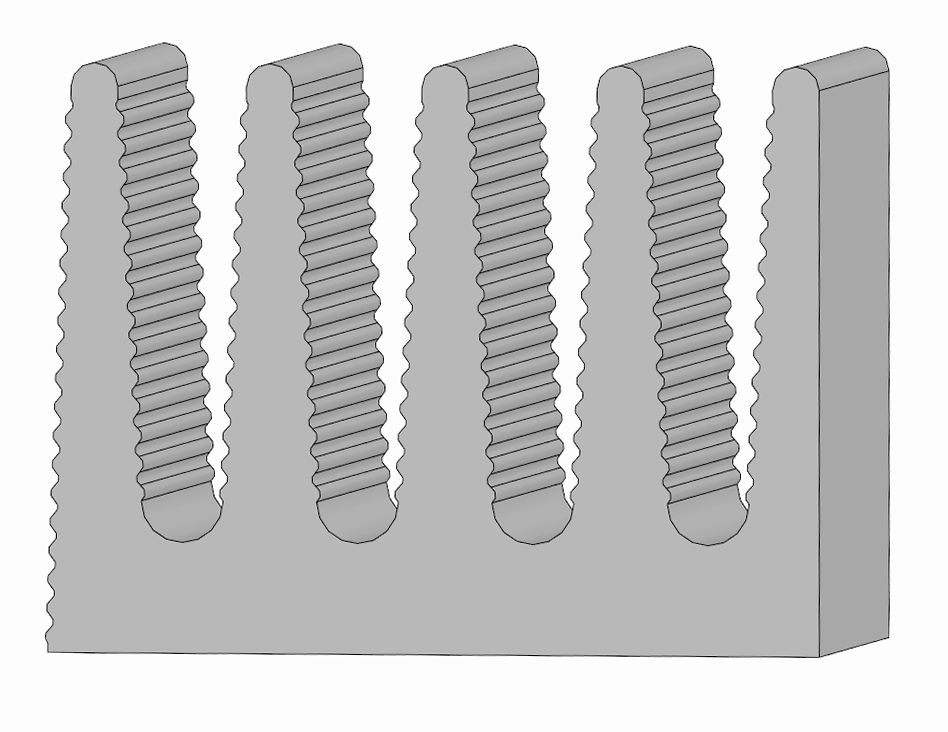

AB0574Габариты (ШхВ, мм) - 33 х 25
|
||||||

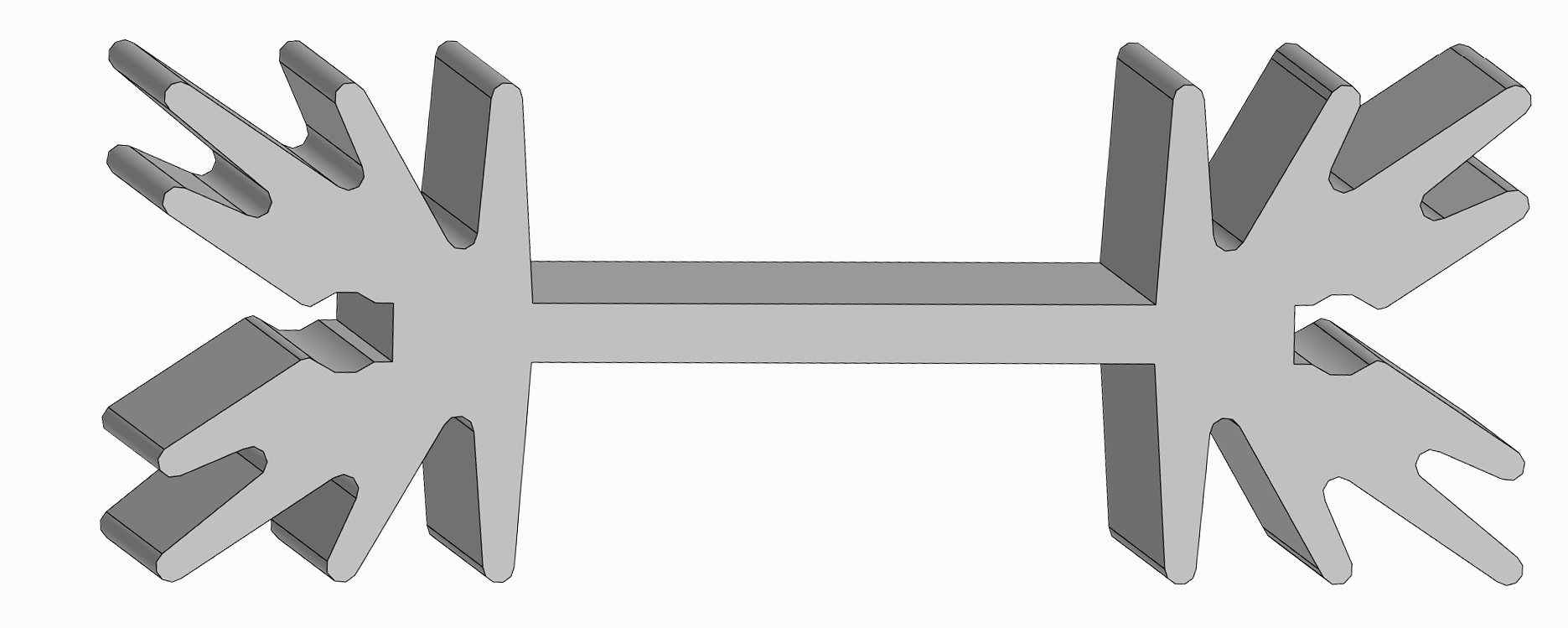

AB0246Габариты (ШхВ, мм) - 34,5 х 12,7
|

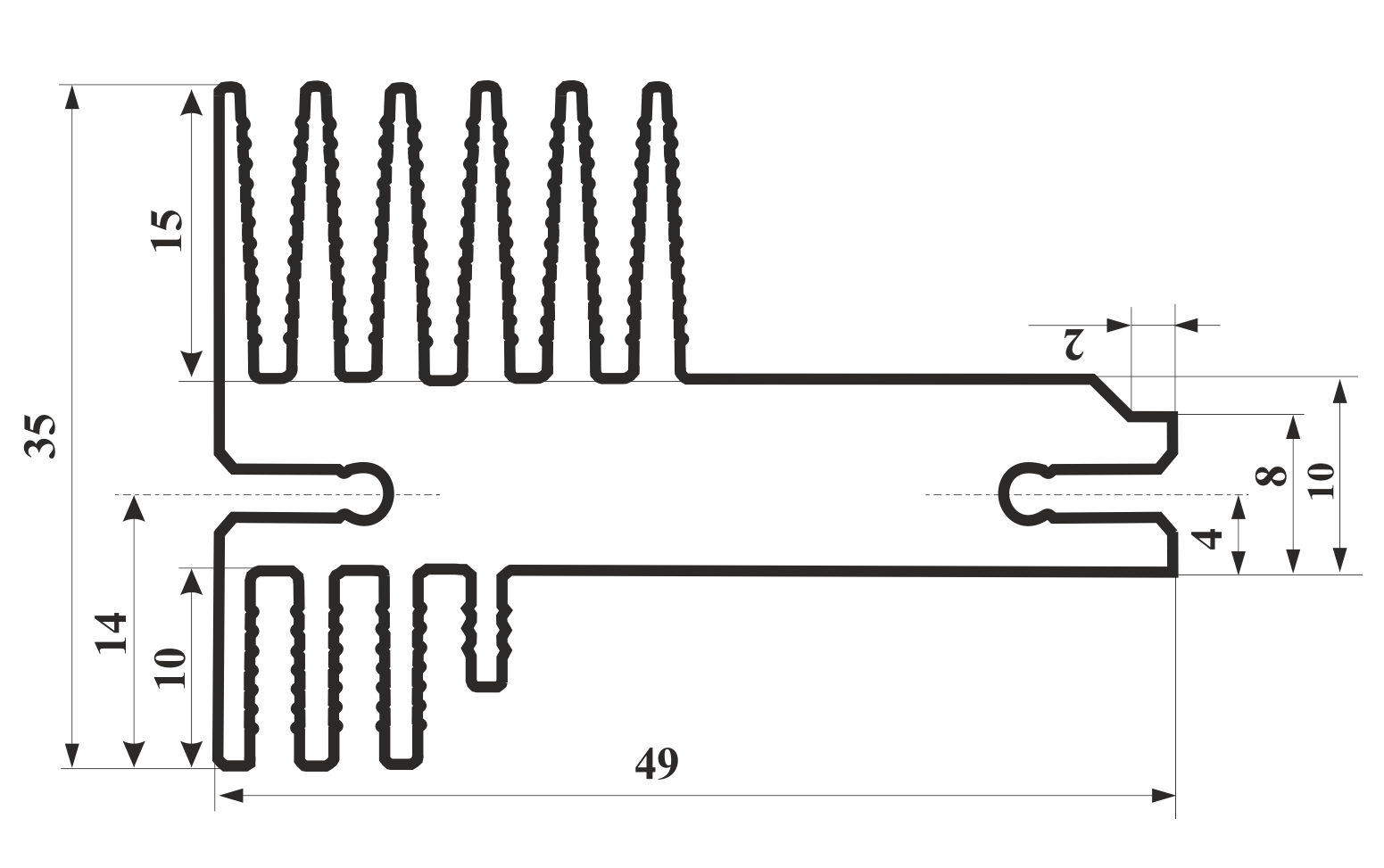

AB3884Cнят с производства и заменен на AB3884.1 Вес 1 м пог. - 2,36 кг

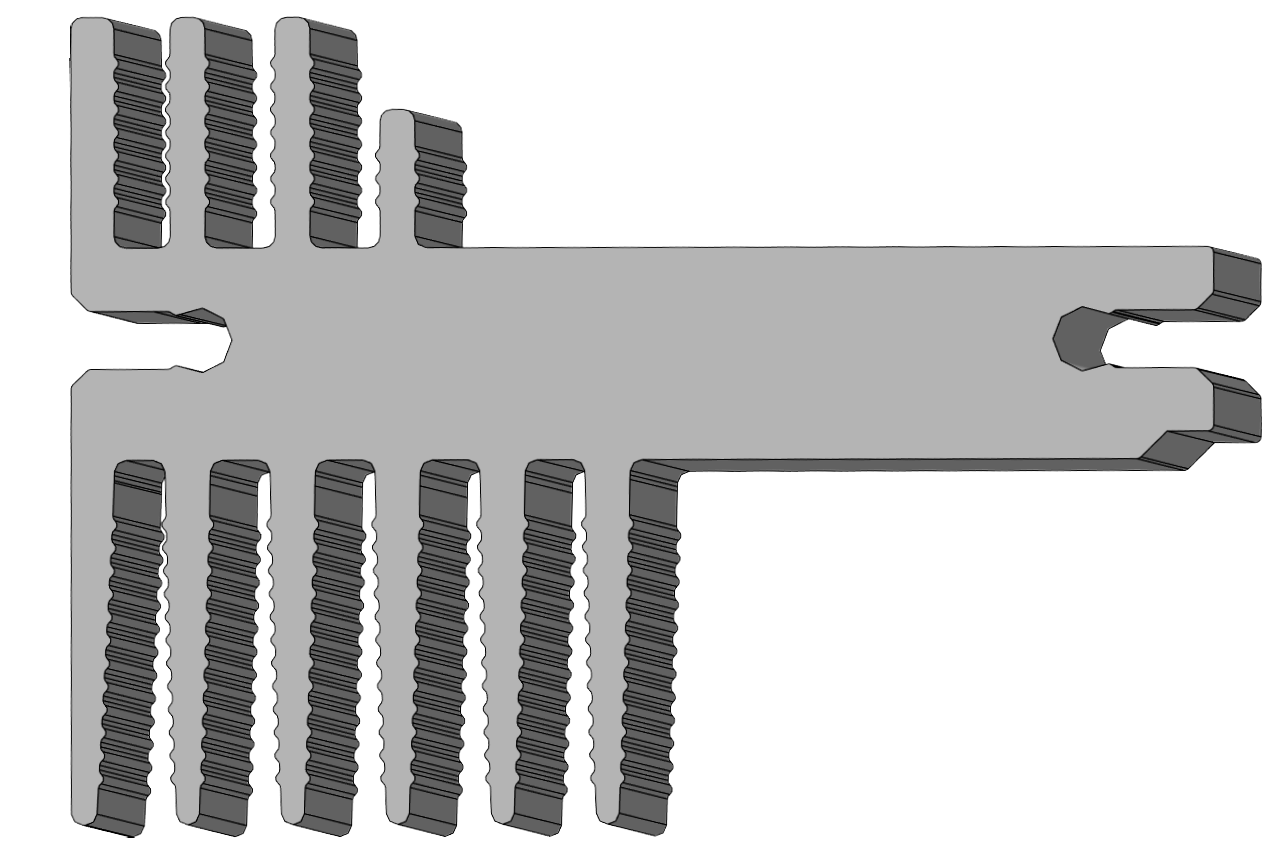

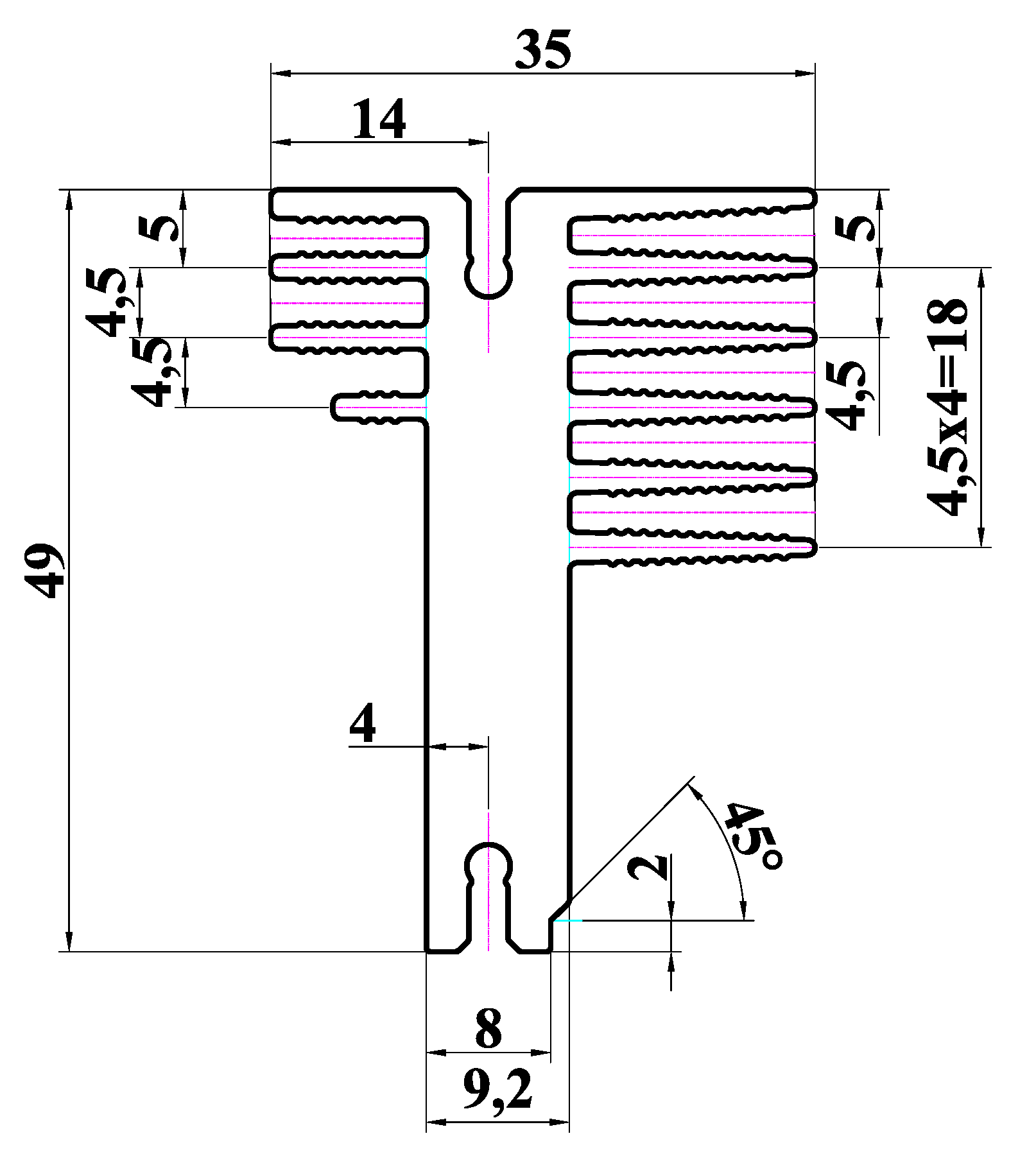

AB3884.1Габариты (ШхВ, мм) - 35 х 49
|
||||||

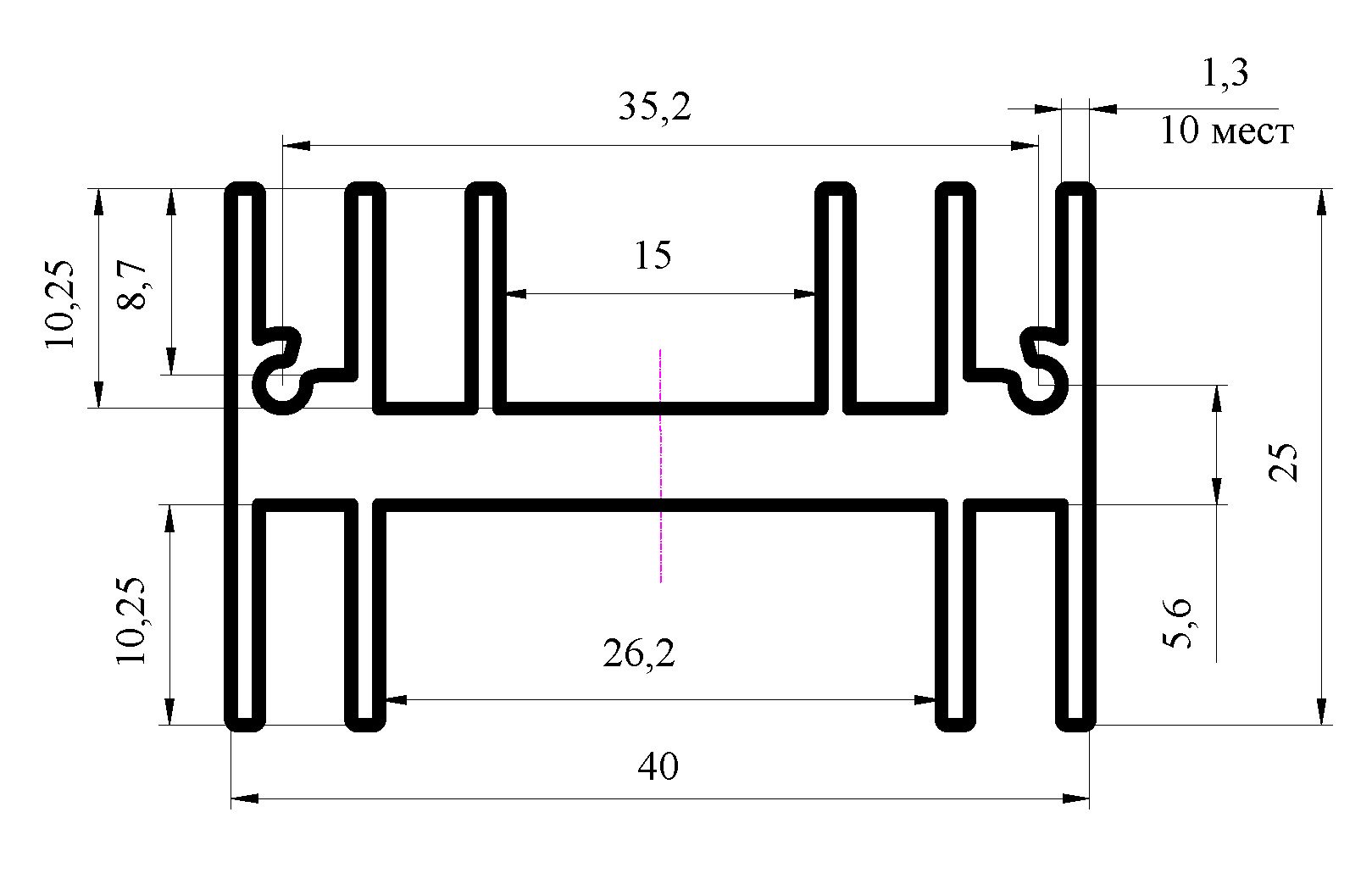

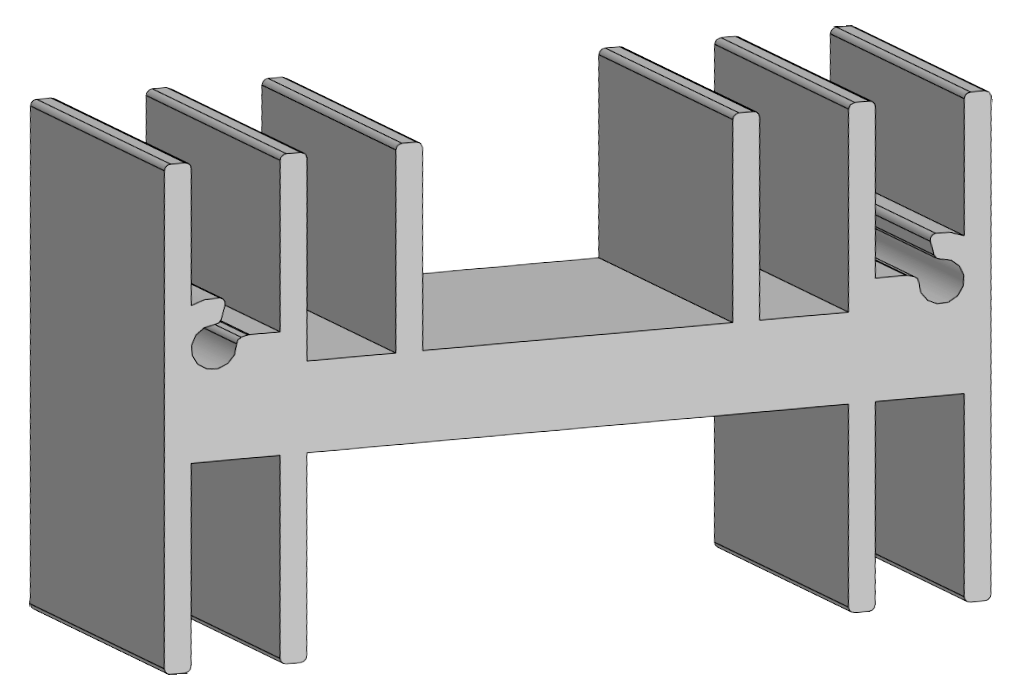

AB0240Габариты (ШхВ, мм) - 40 х 25
|

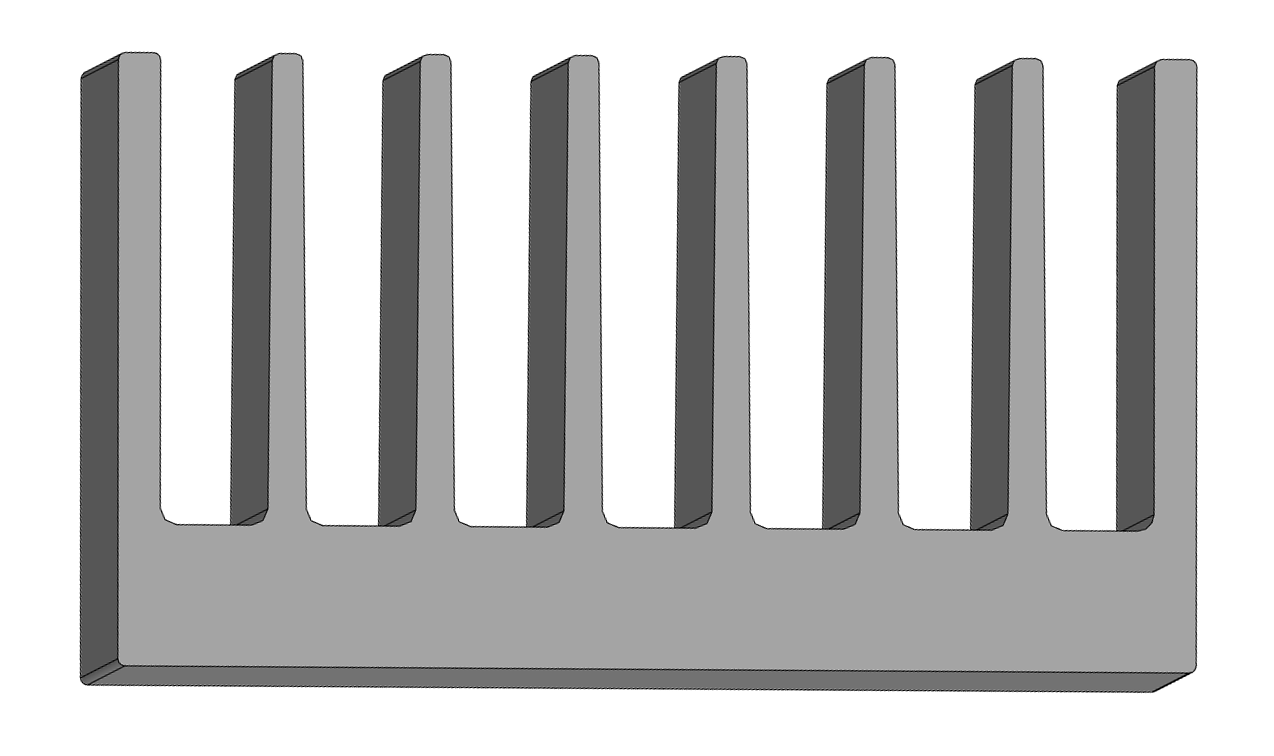

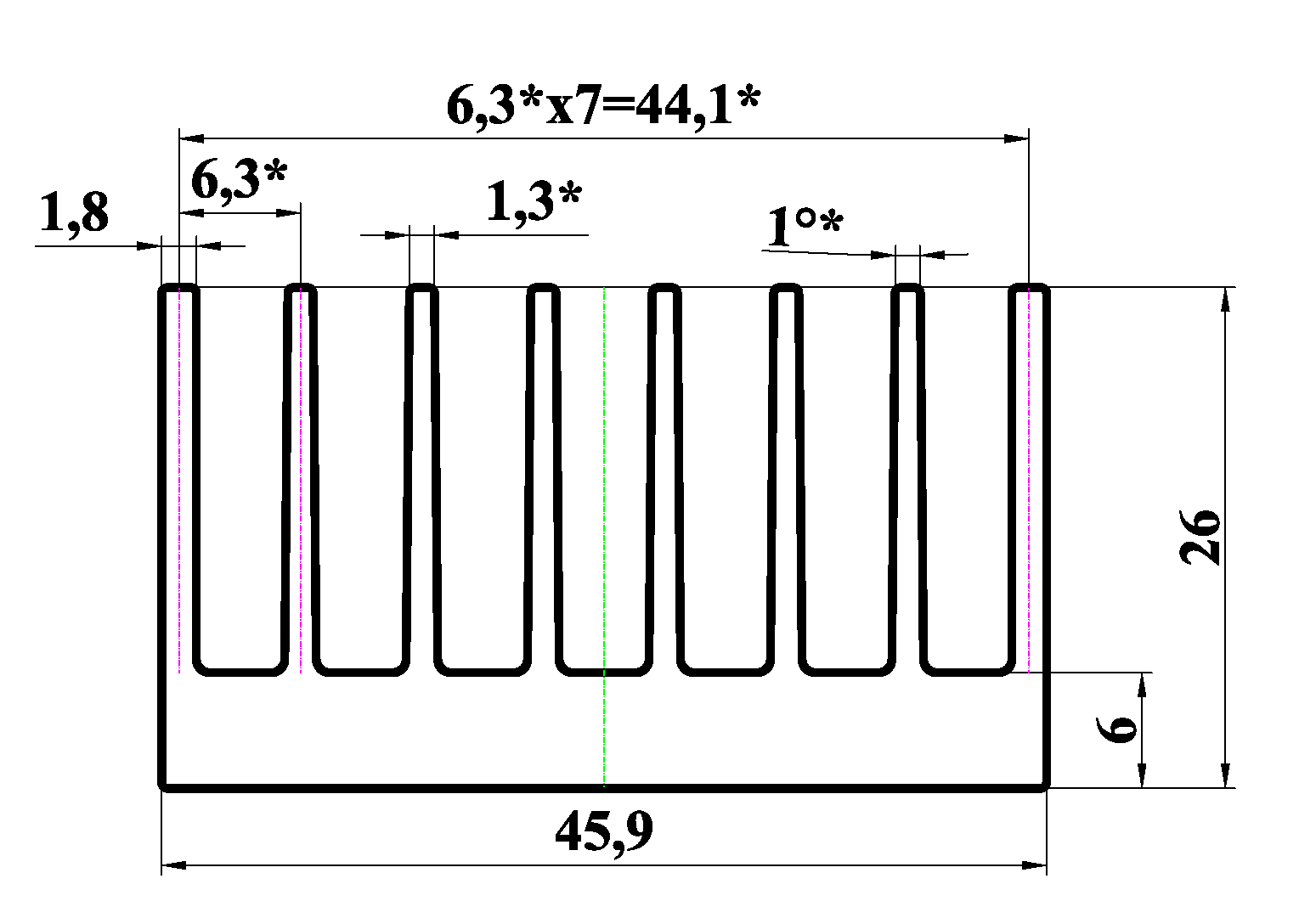

AB0100Габариты (ШхВ, мм) - 45,9 х 26
|
||||||

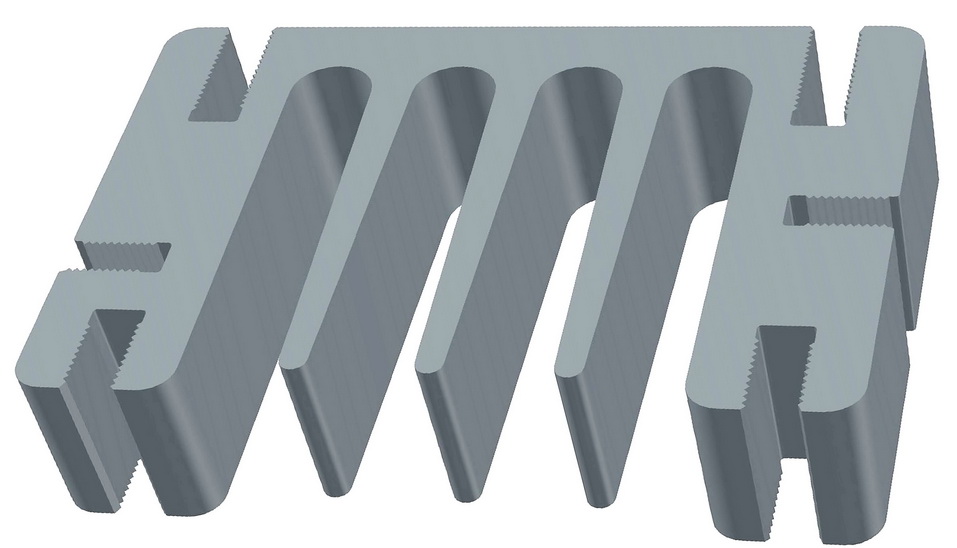

AB0250Габариты (ШхВ, мм) - 46 х 33
|

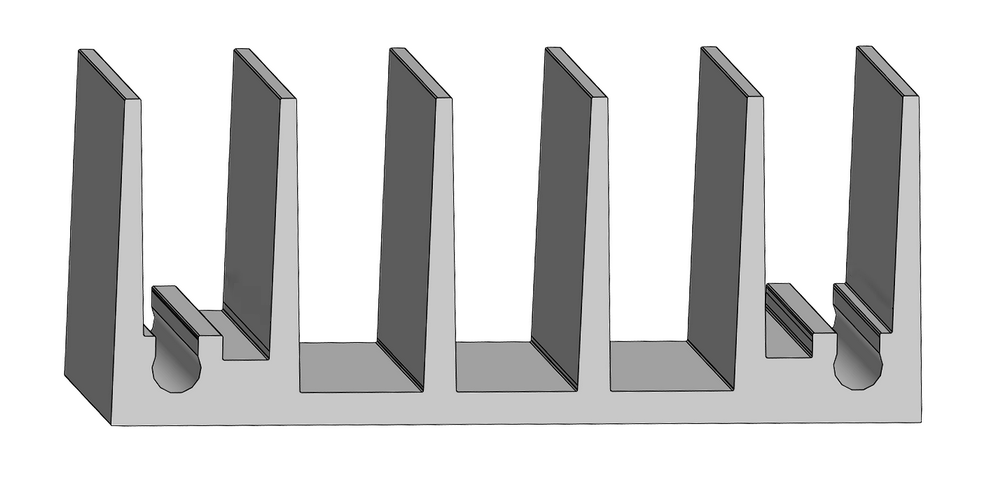

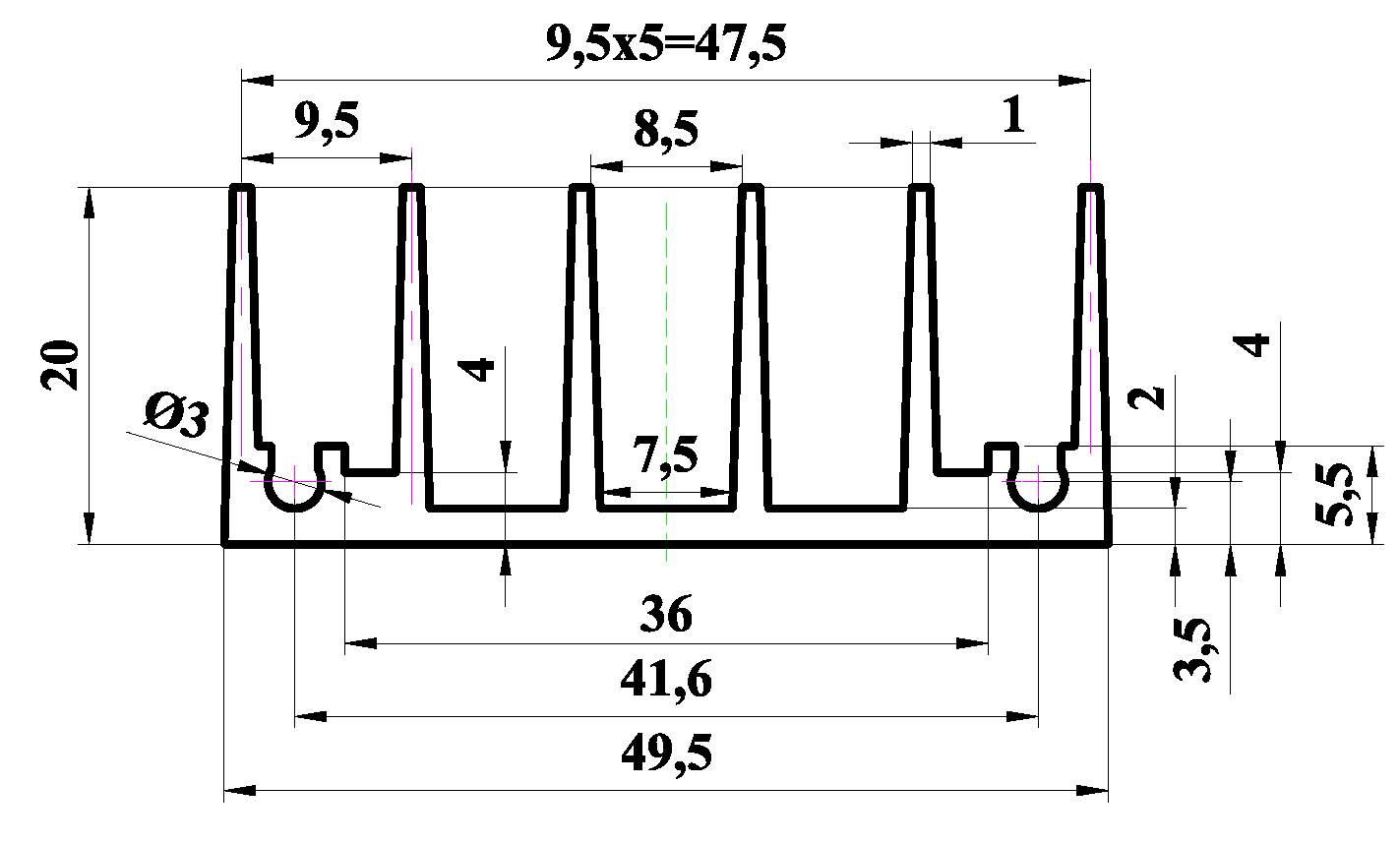

AB0576Габариты (ШхВ, мм) - 49,5 х 20
|
||||||

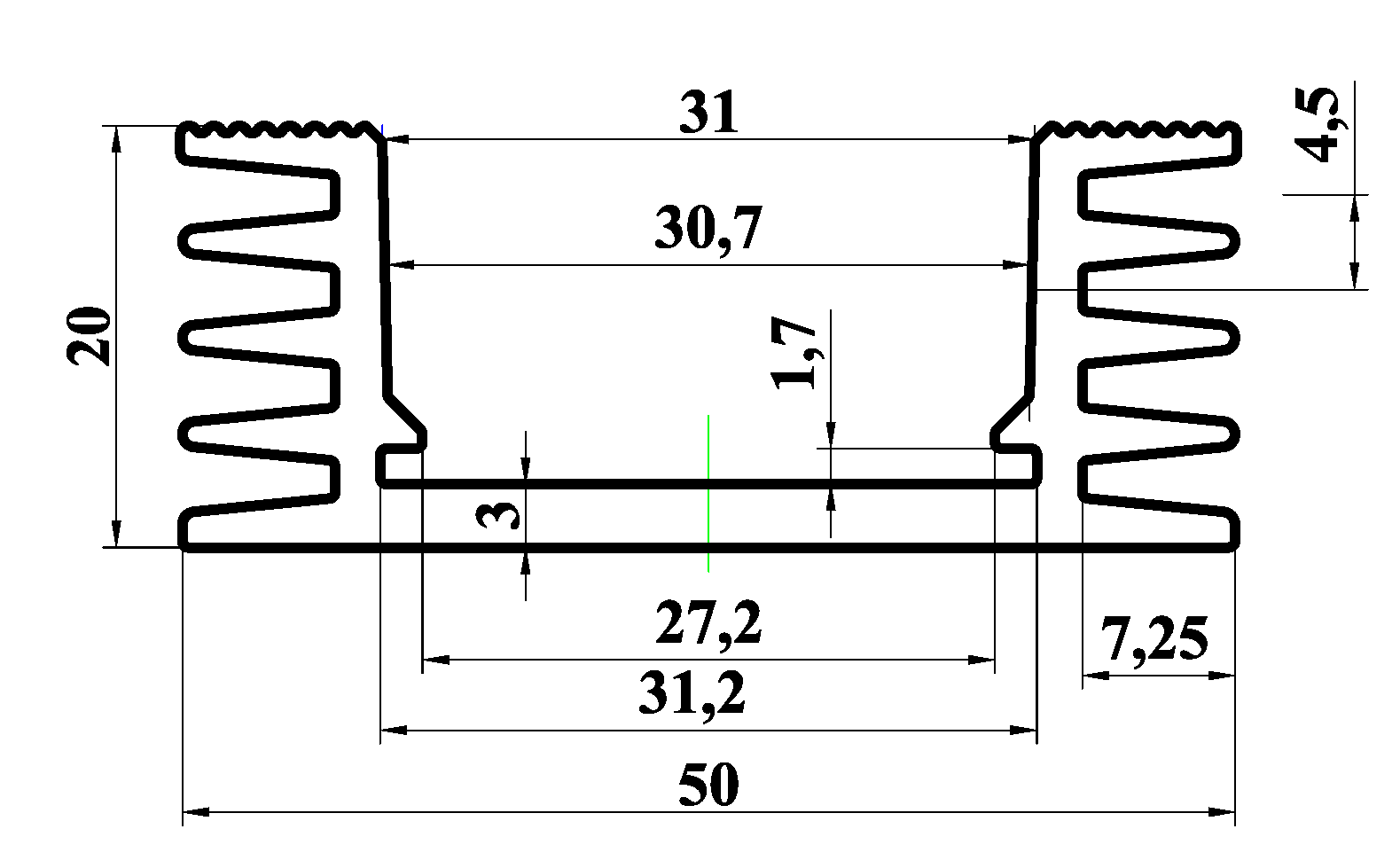

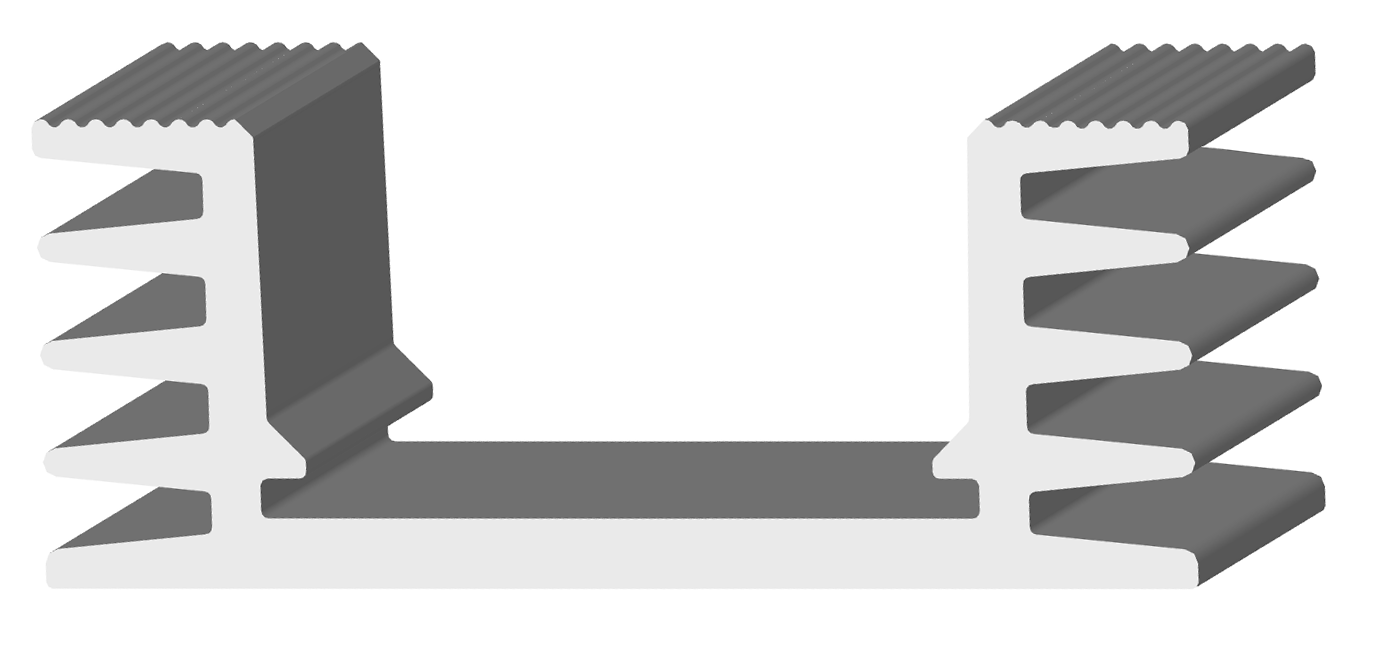

AB0241Габариты (ШхВ, мм) - 50 х 20
|

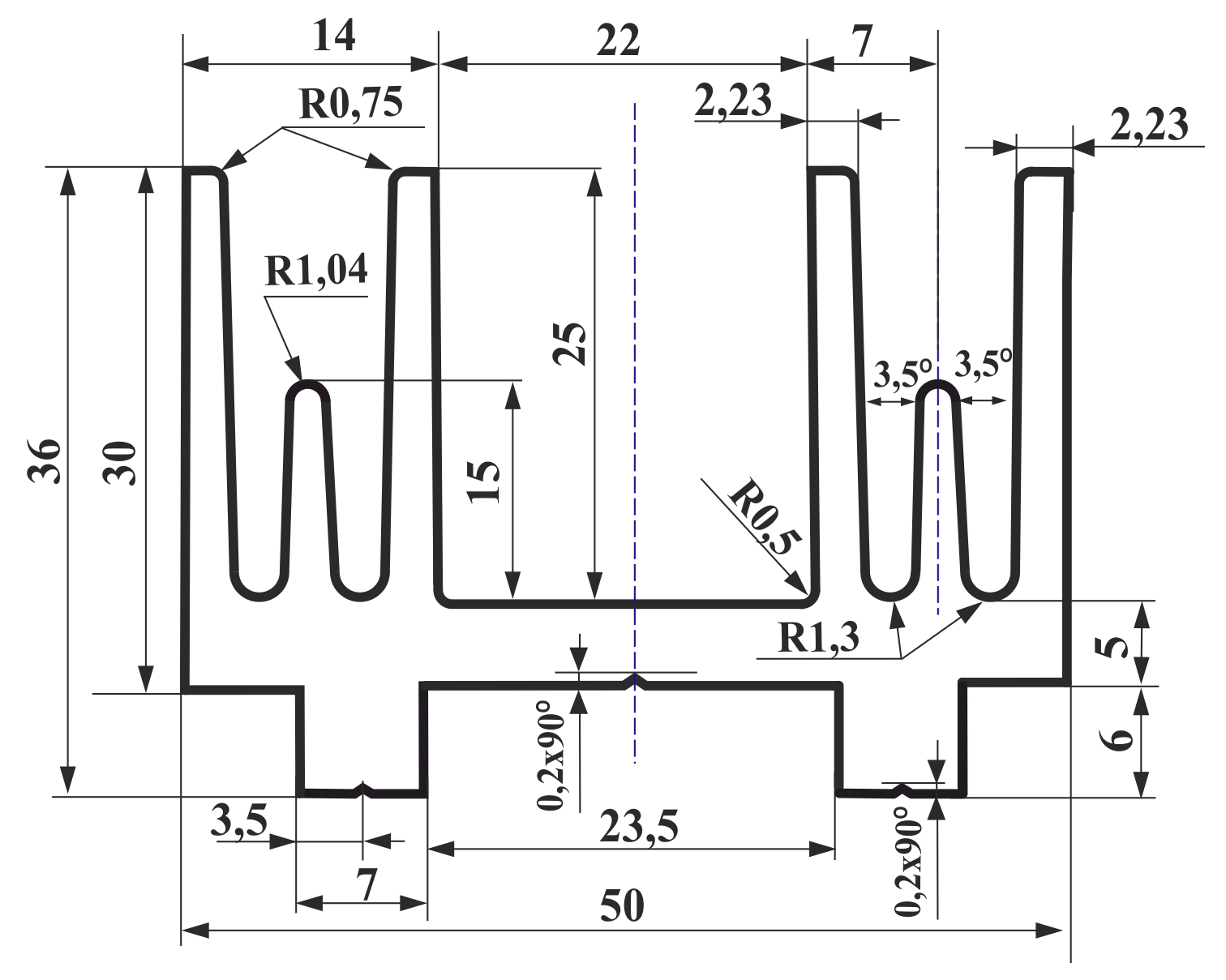

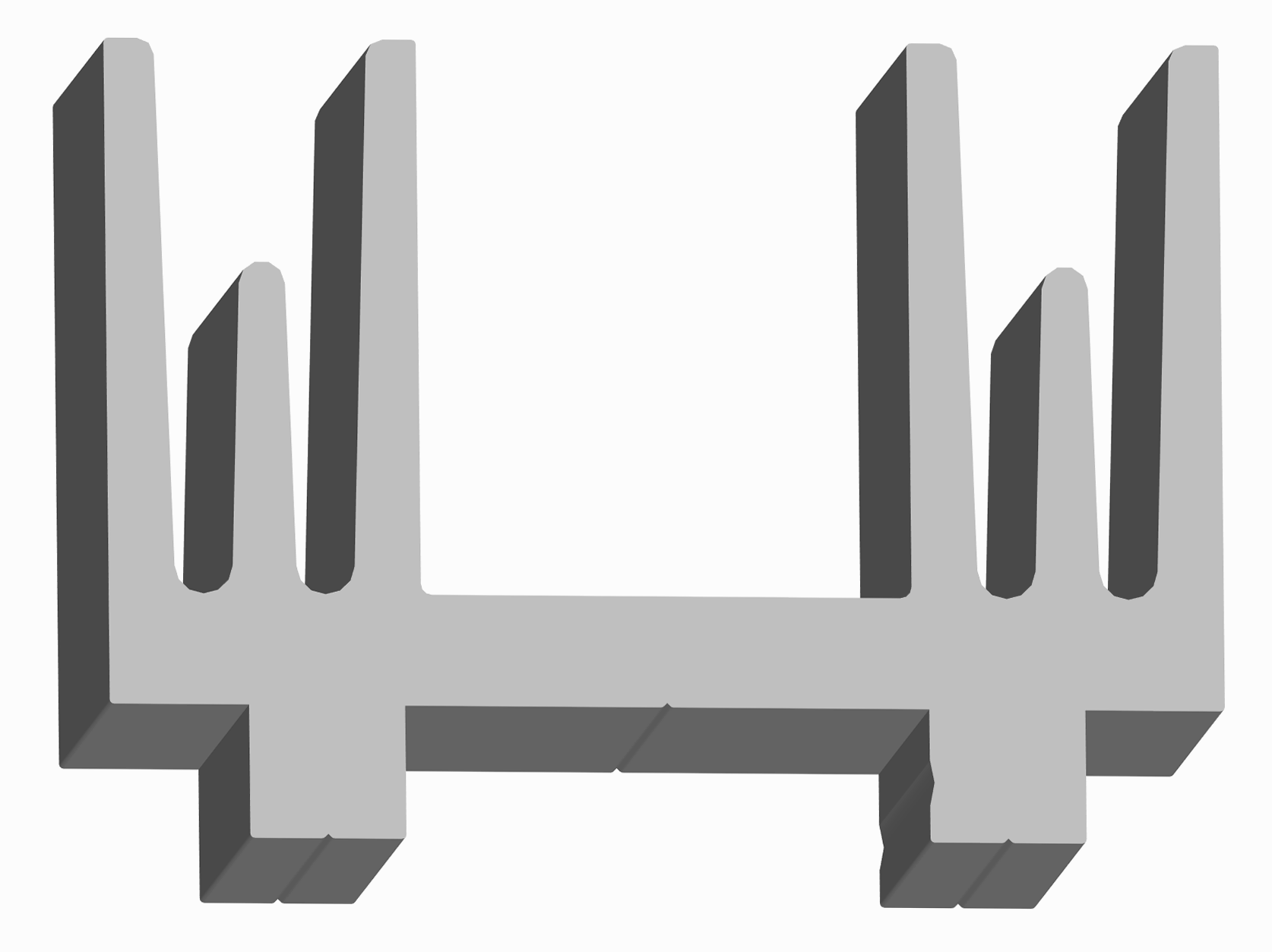

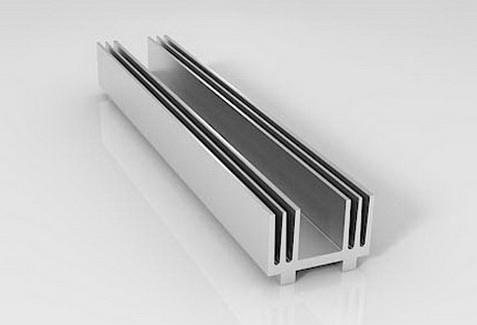

AB0237-02.2Габариты (ШхВ, мм) - 50 х 36
|
||||||

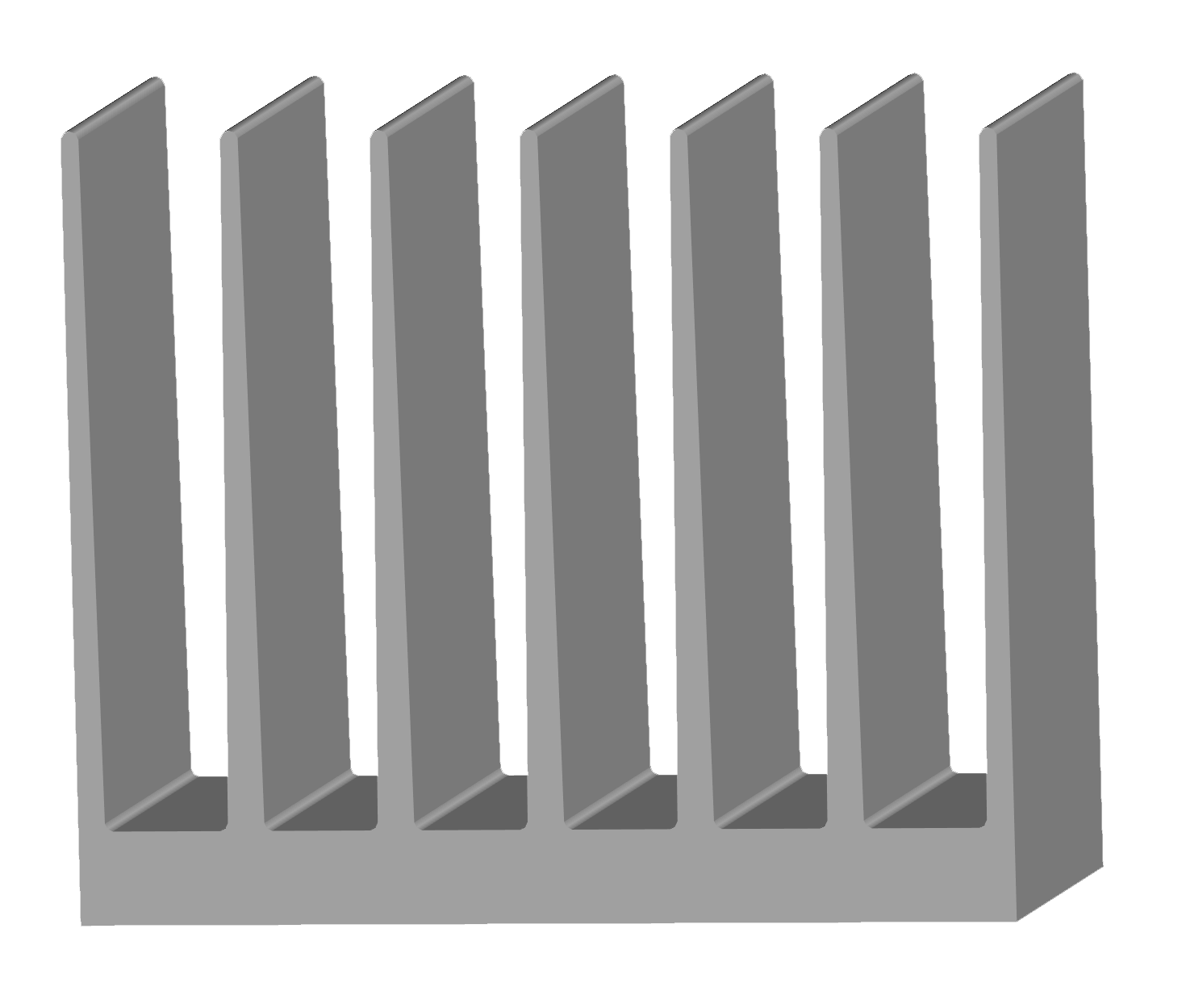

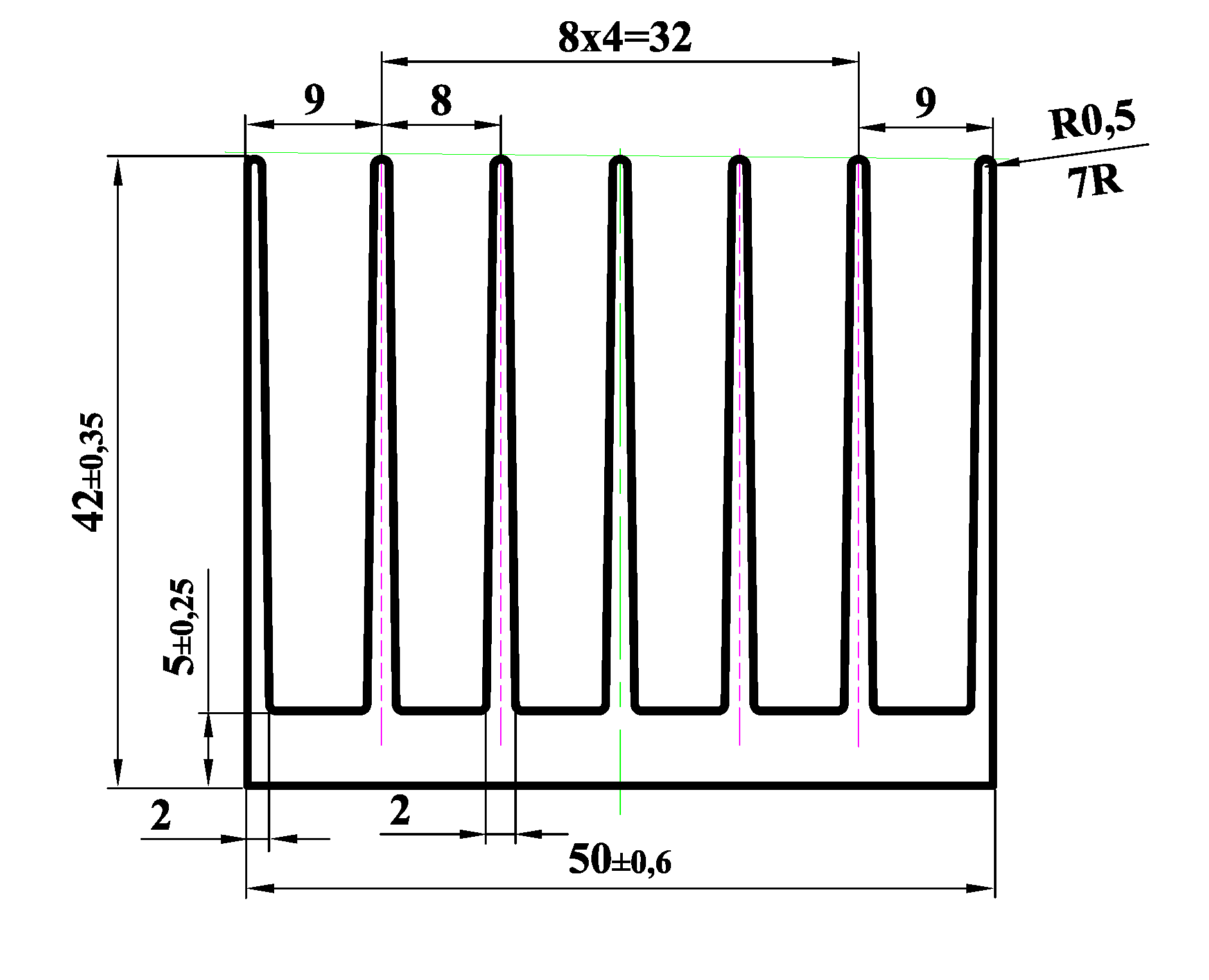

AB0577Габариты (ШхВ, мм) - 50 х 42
|

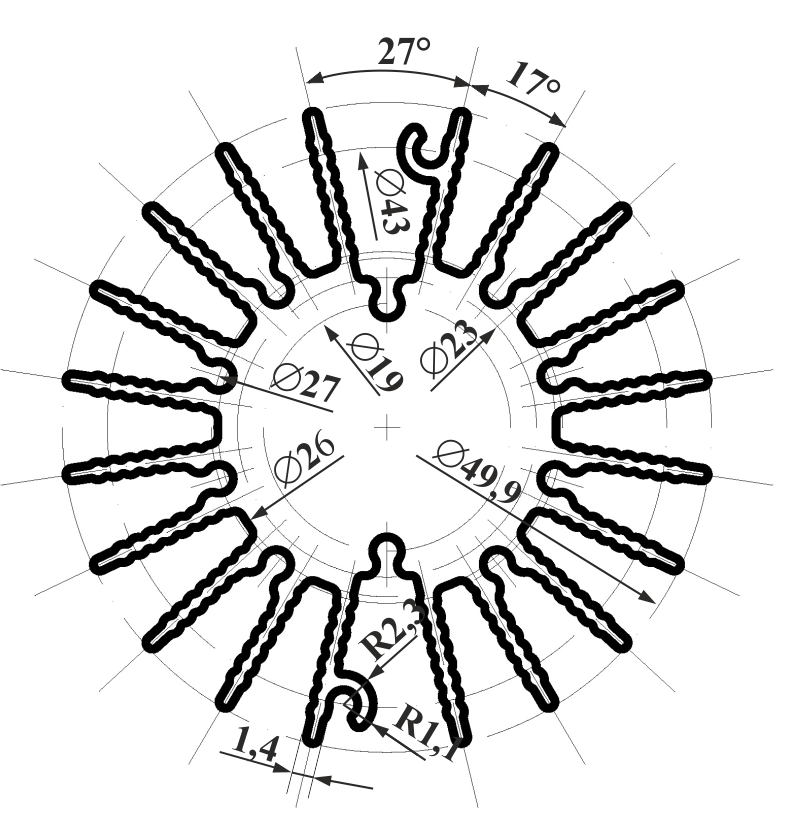

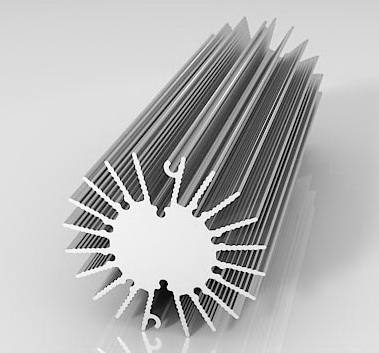

AB0640Габариты (ШхВ, мм) - 50 х 50
|
||||||

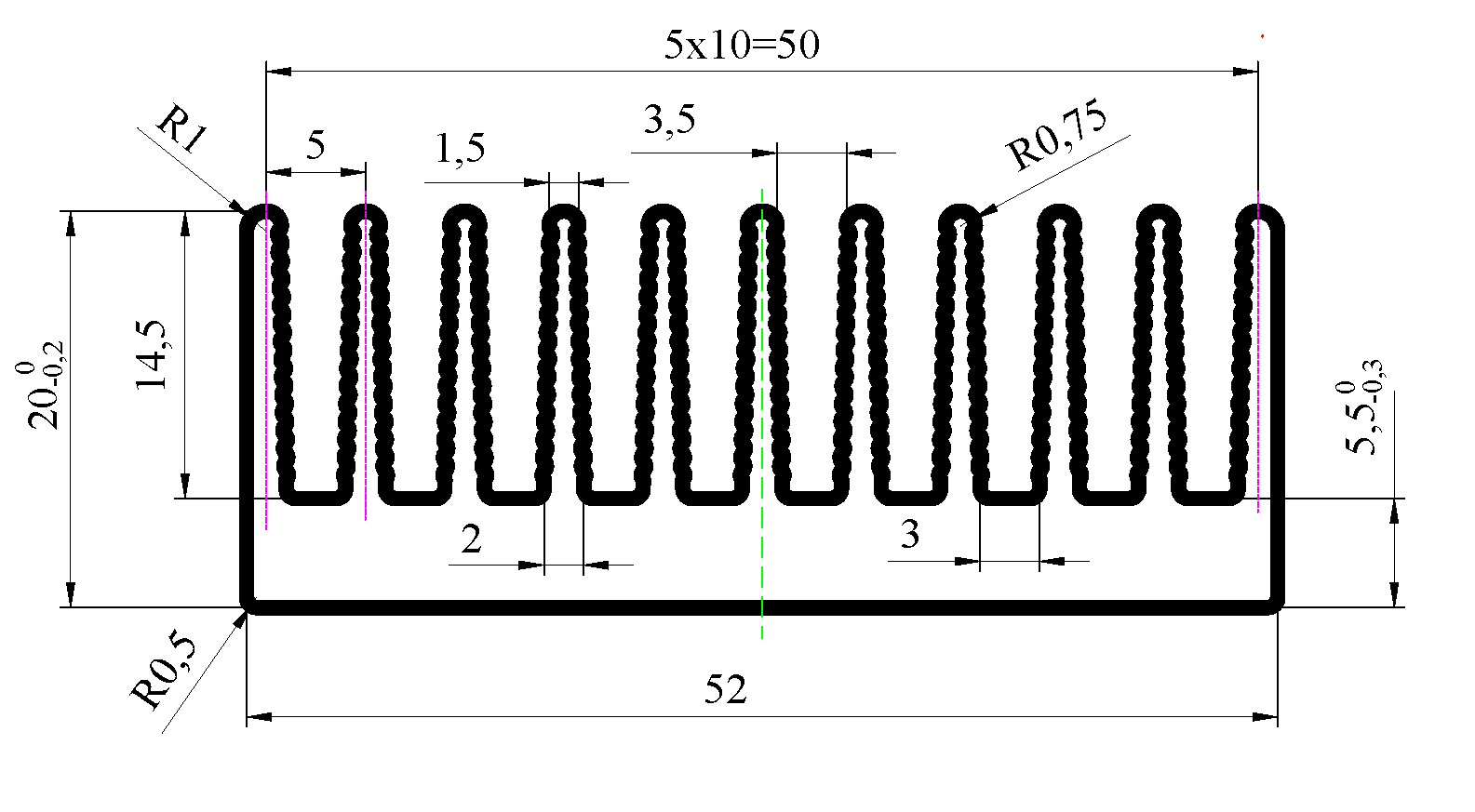

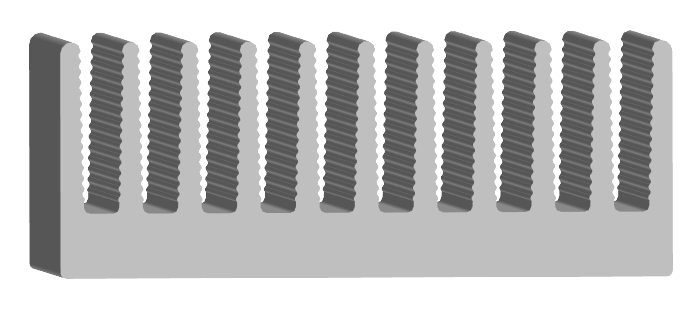

AB0575Габариты (ШхВ, мм) - 52 х 20
|

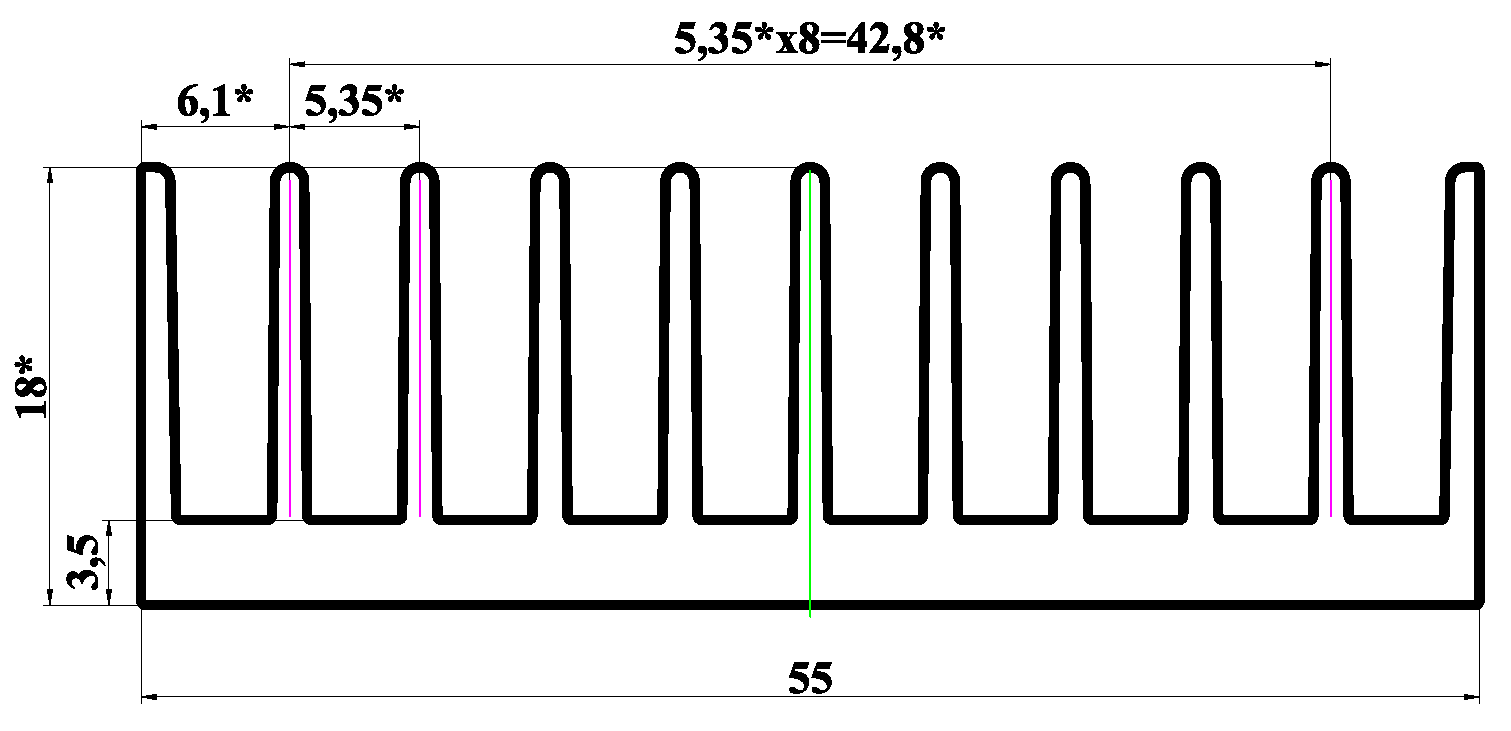

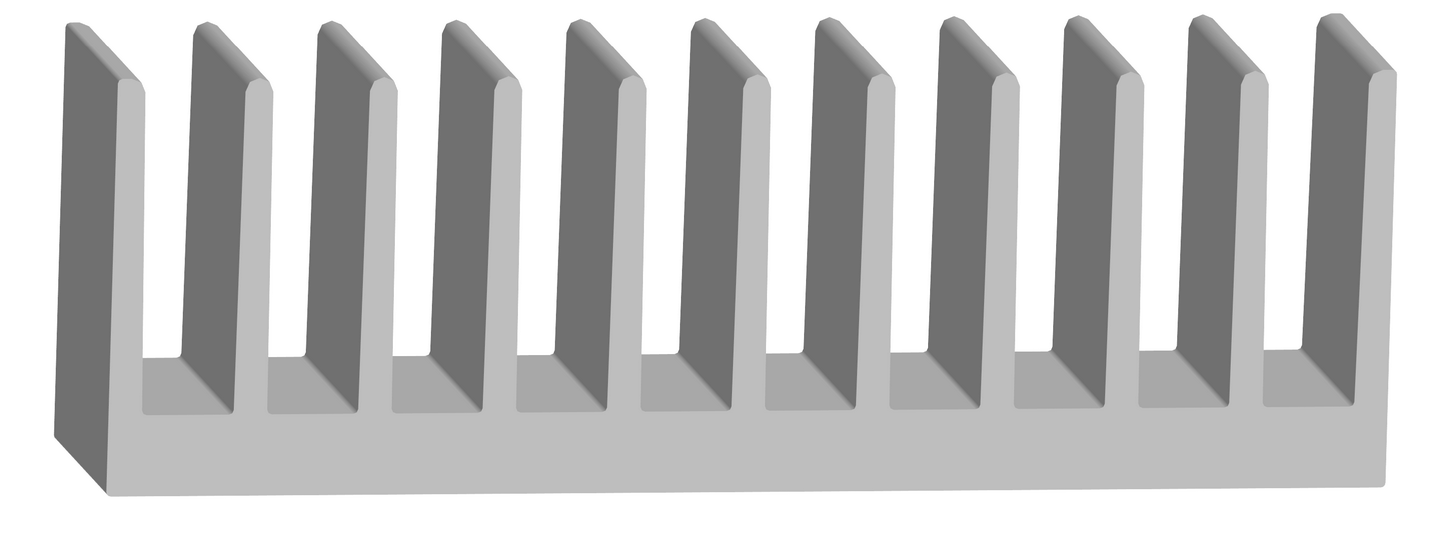

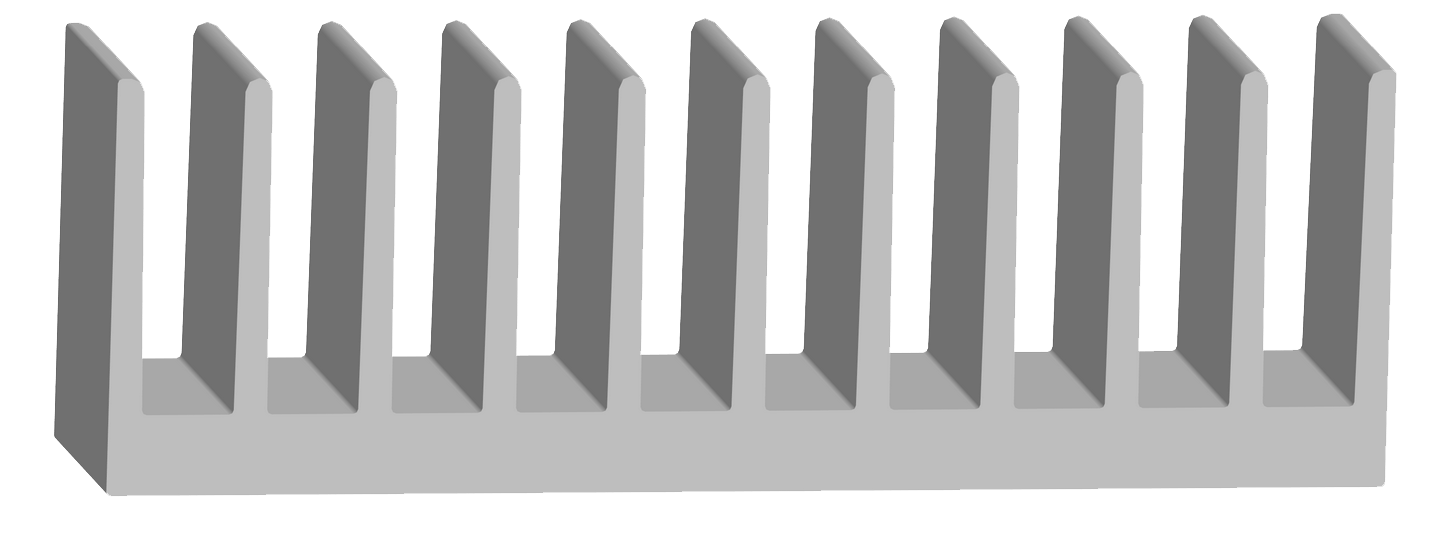

AB0580Габариты (ШхВ, мм) - 55 х 18
| ||||||

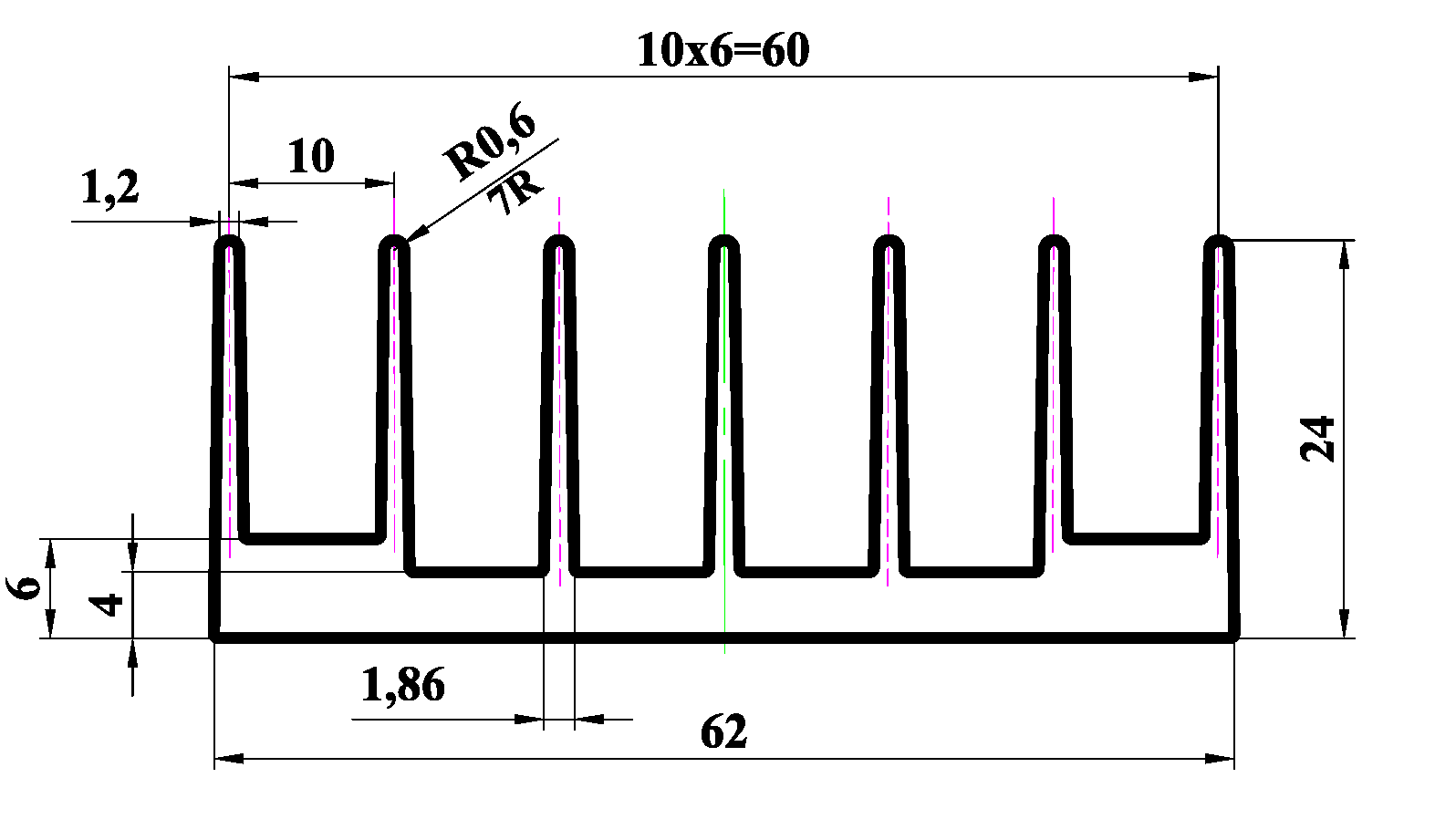

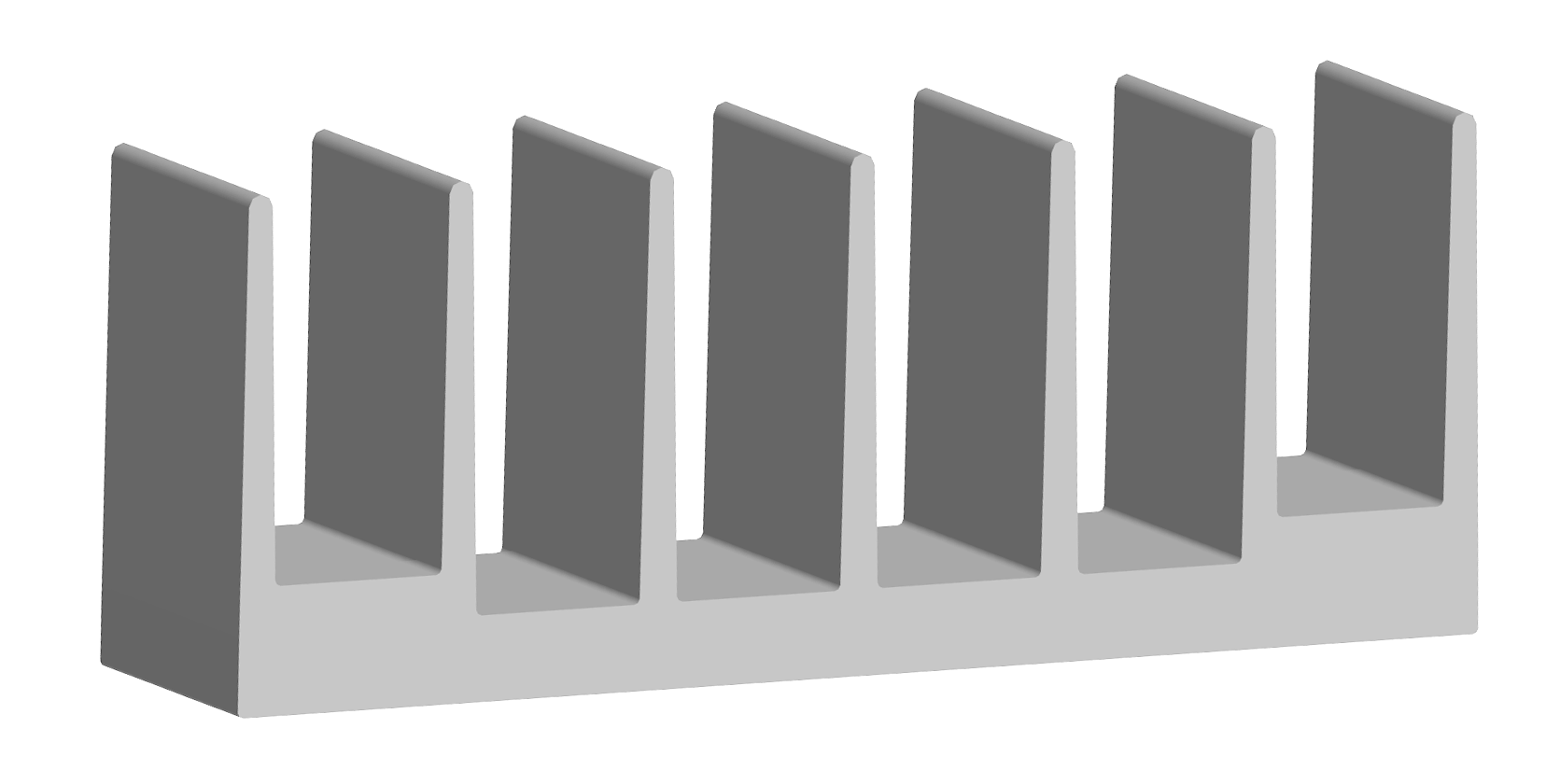

AB0292Габариты (ШхВ, мм) - 62 х 24
|

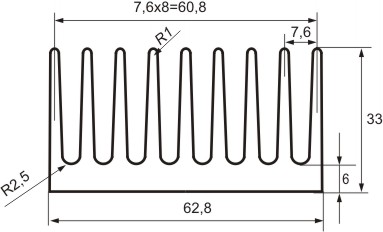

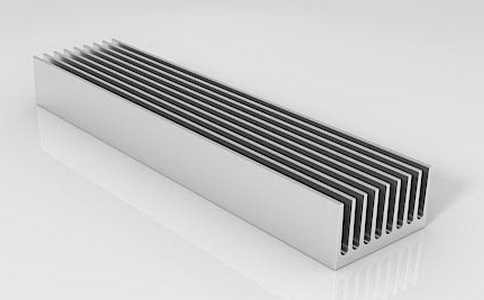

AB0094Габариты (ШхВ, мм) - 62,8 х 33
|
||||||

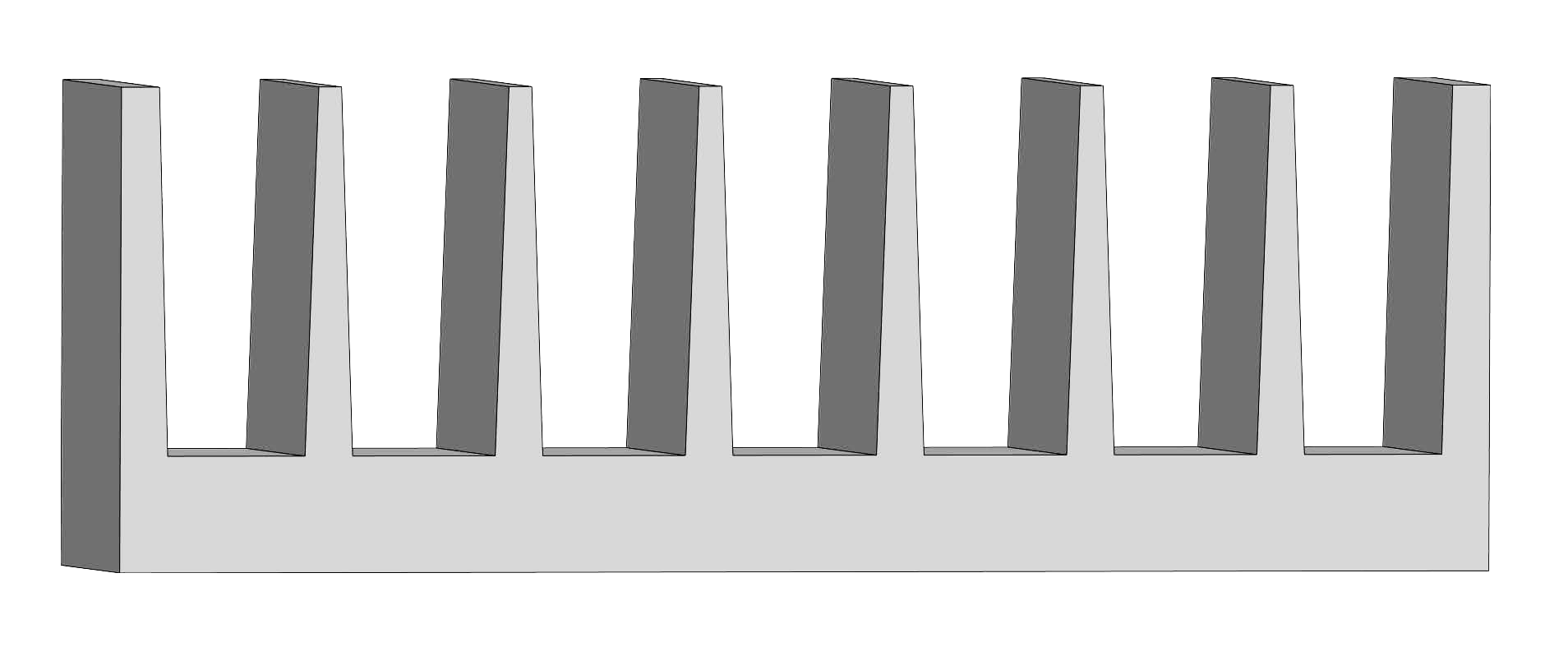

AB0291Габариты (ШхВ, мм) - 72 х 25
|

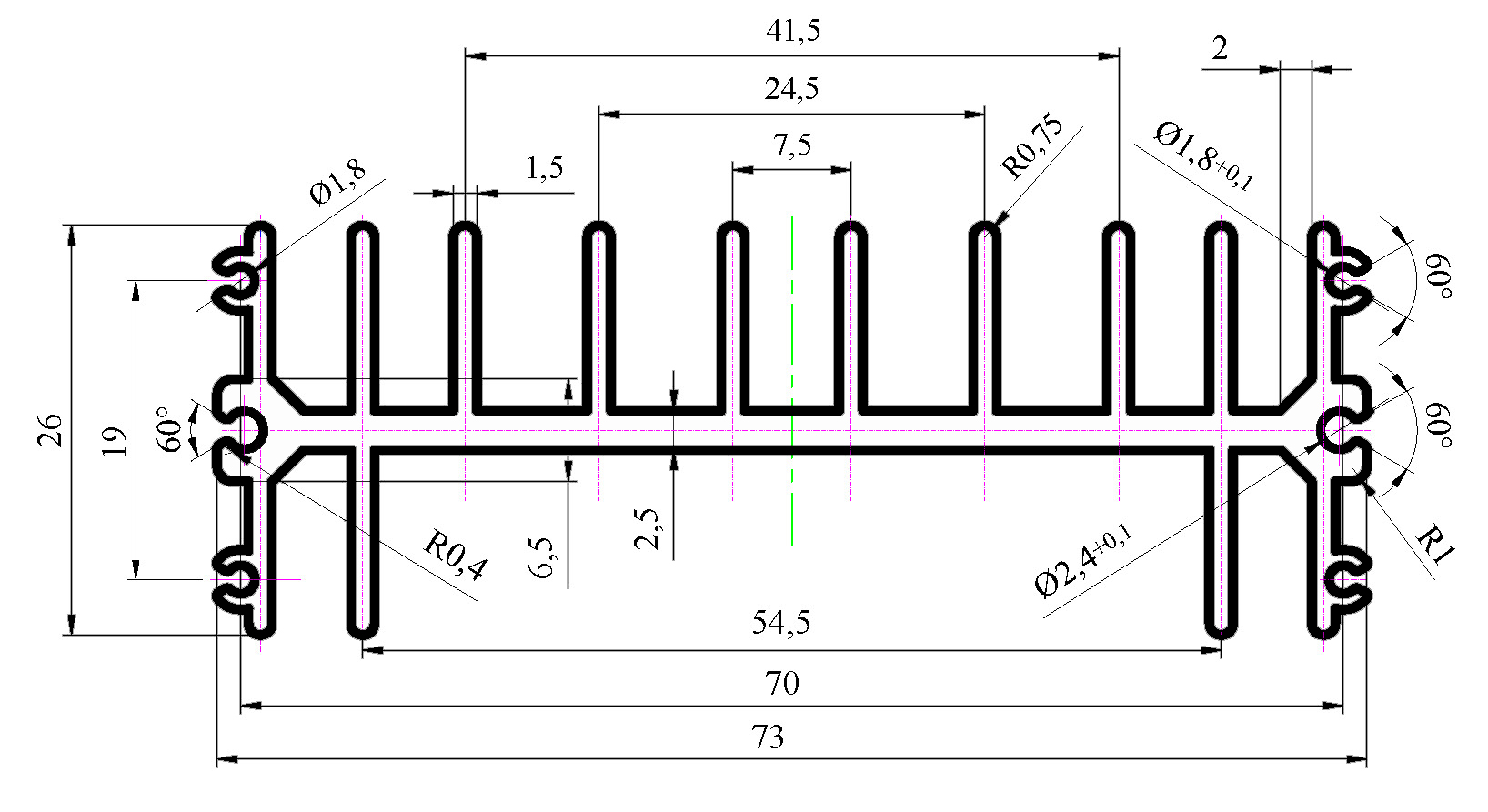

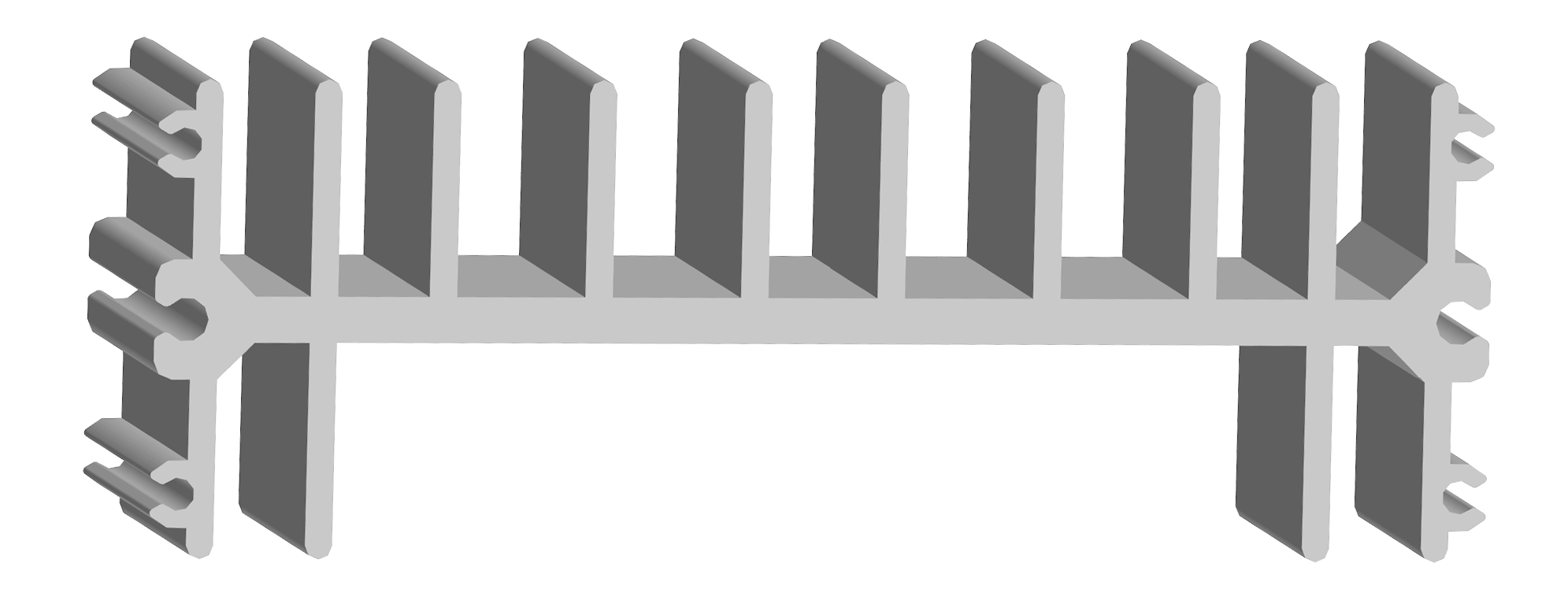

AB0487Габариты (ШхВ, мм) - 73 х 26
|
||||||

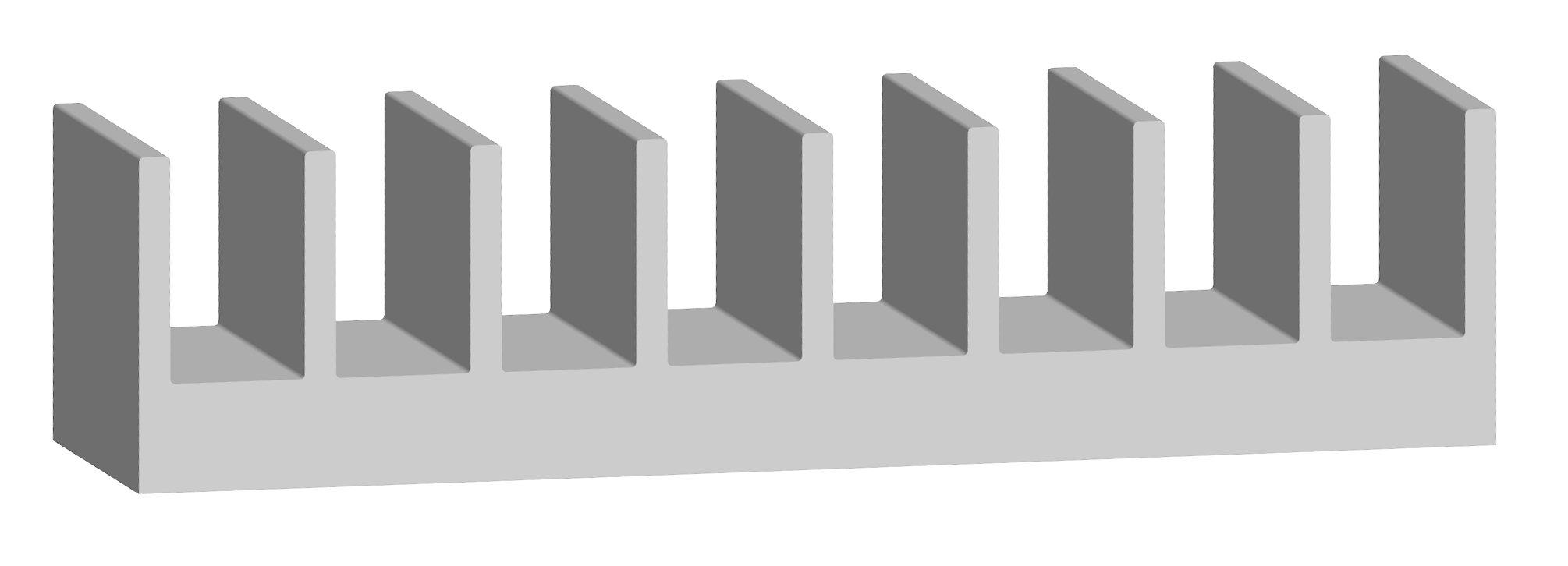

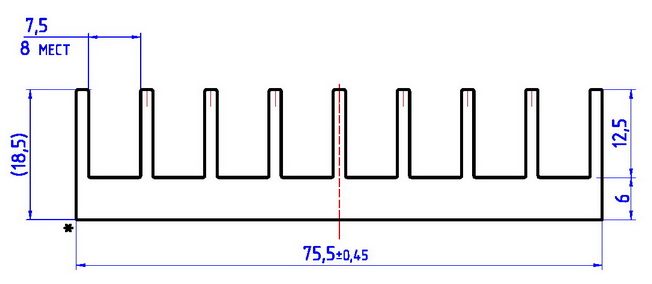

AB0290.2Габариты (ШхВ, мм) - 75,5 х 18,5
Посмотреть чертеж |

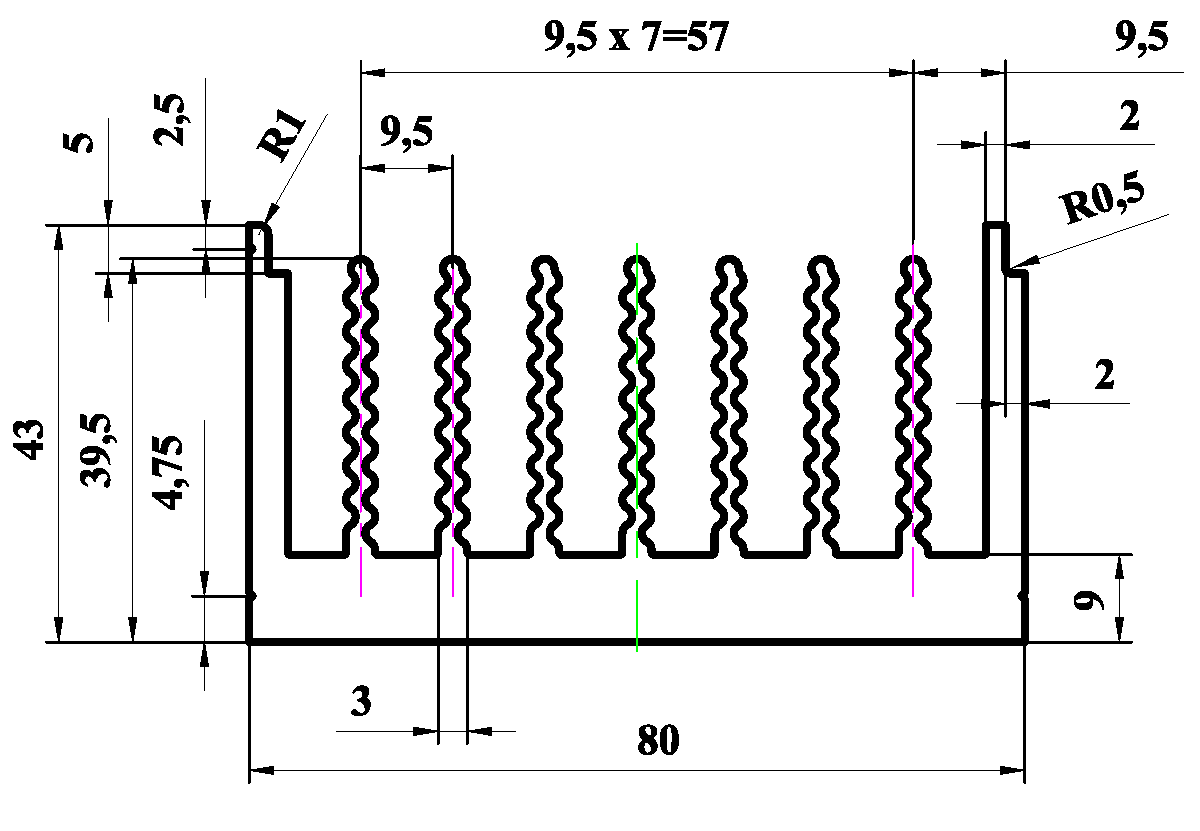

AB0089Габариты (ШхВ, мм) - 80 х 39,5(43)

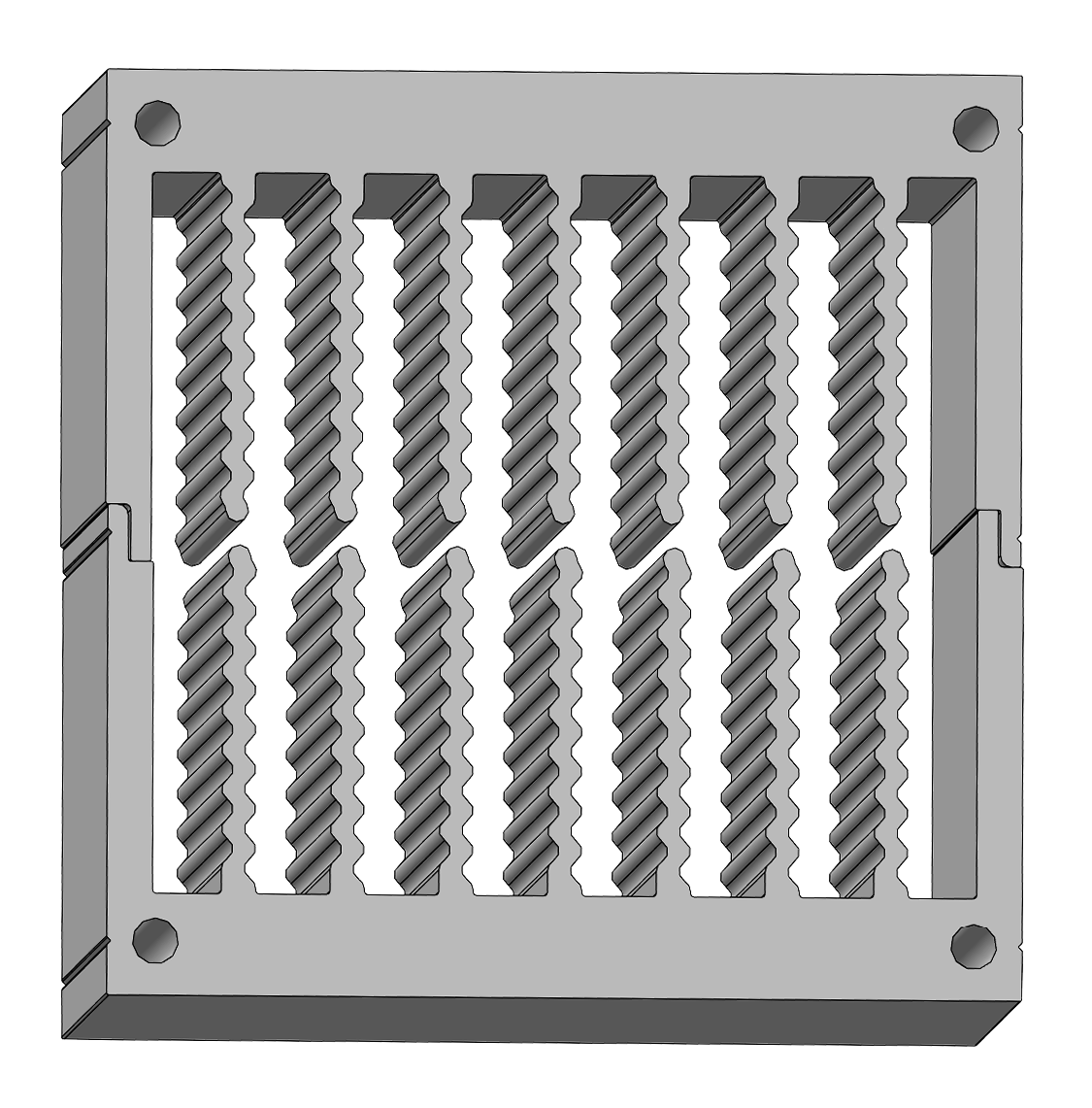

Пример сборки AB0089:
|
||||||

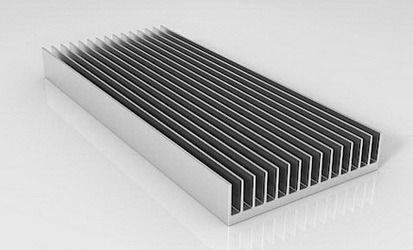

AB0099Габариты (ШхВ, мм) - 90 х 26
|

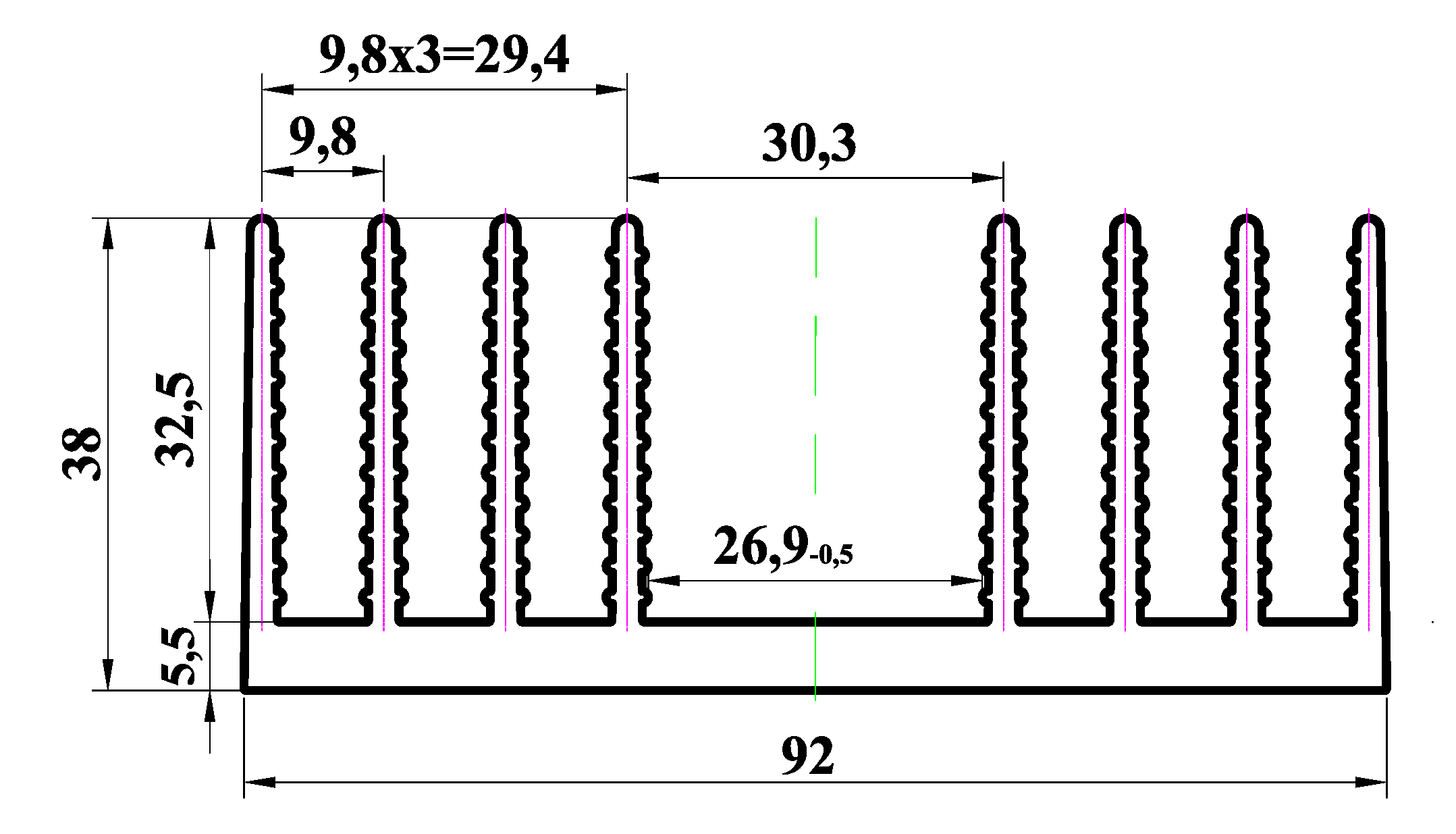

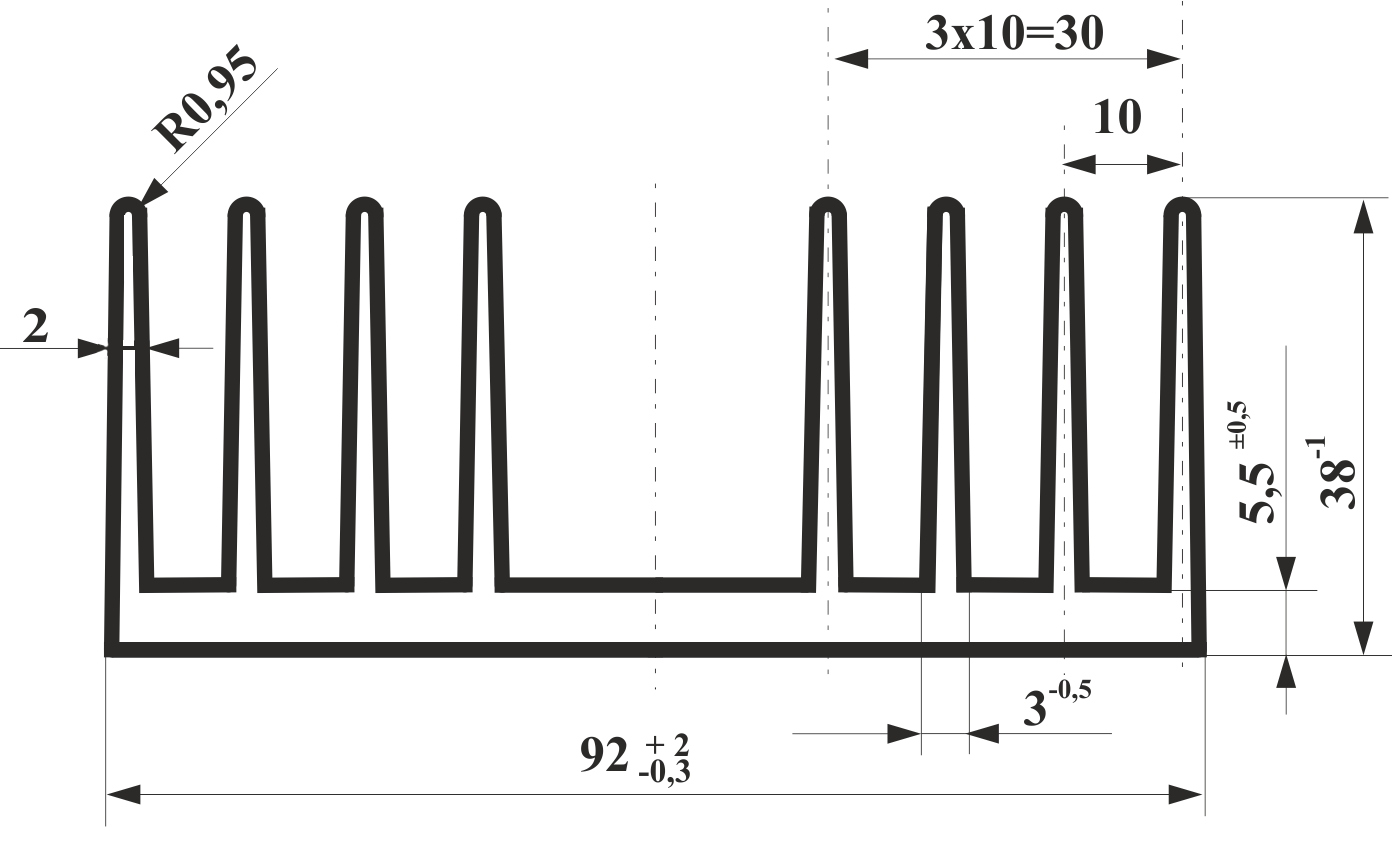

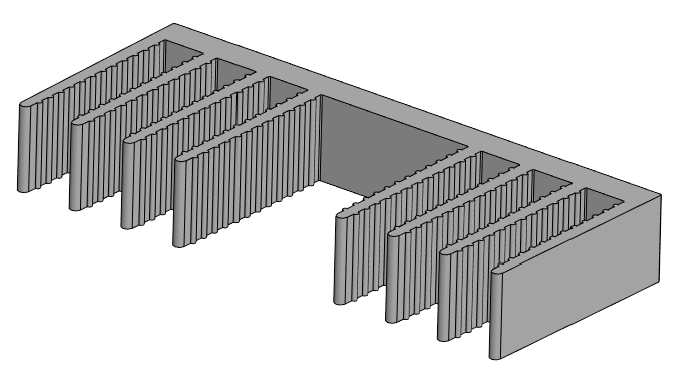

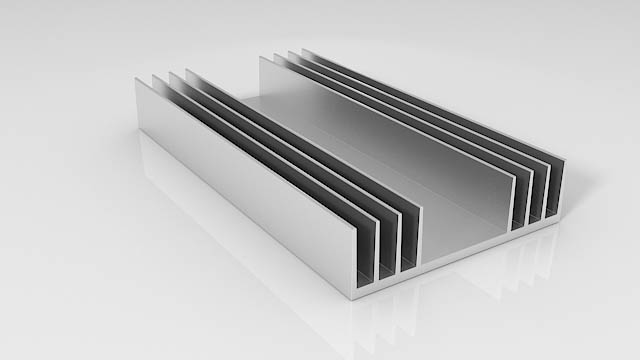

AB8740.2Габариты (ШхВ, мм) - 92 х 38
|
||||||

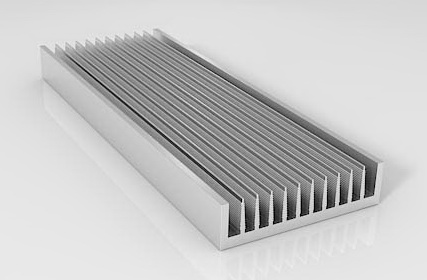

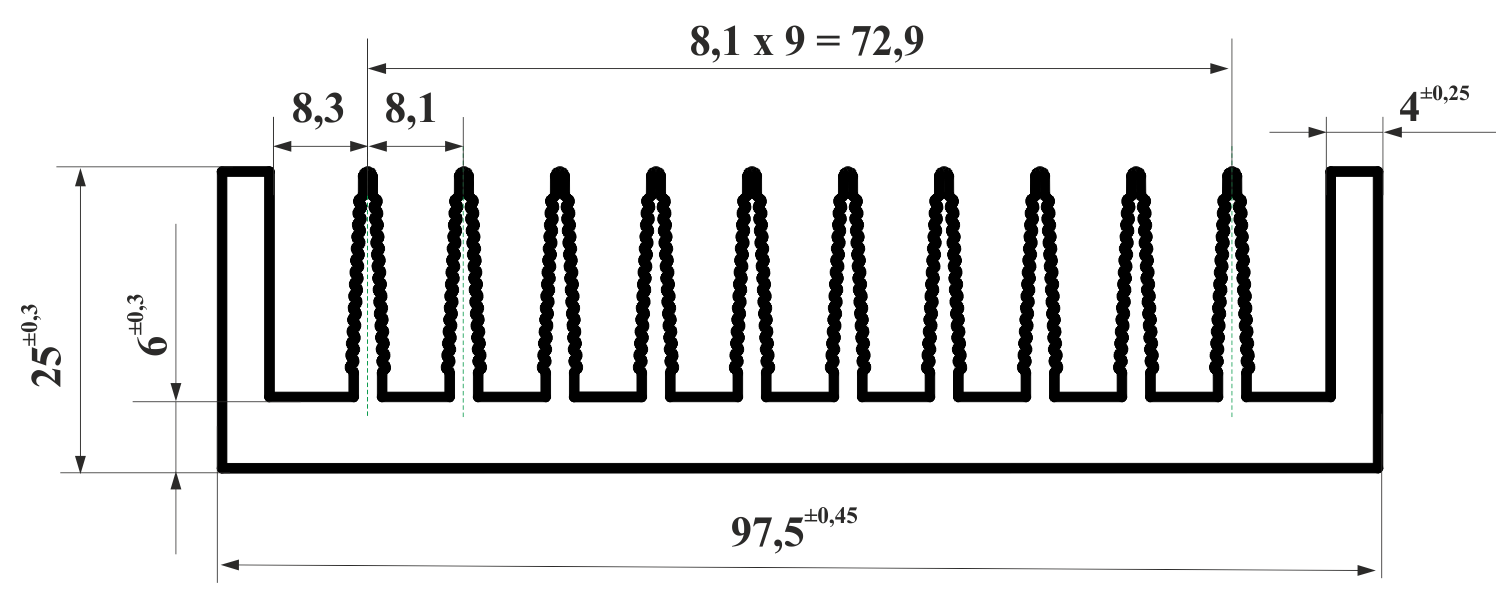

AB0702Габариты (ШхВ, мм) - 97,5 х 25
|
AB0098Габариты (ШхВ, мм) - 100 х 39(43)
Посмотреть чертеж Пример сборки AB0098 и сборки AB0098 с вентилятором 80x80
|
||||||

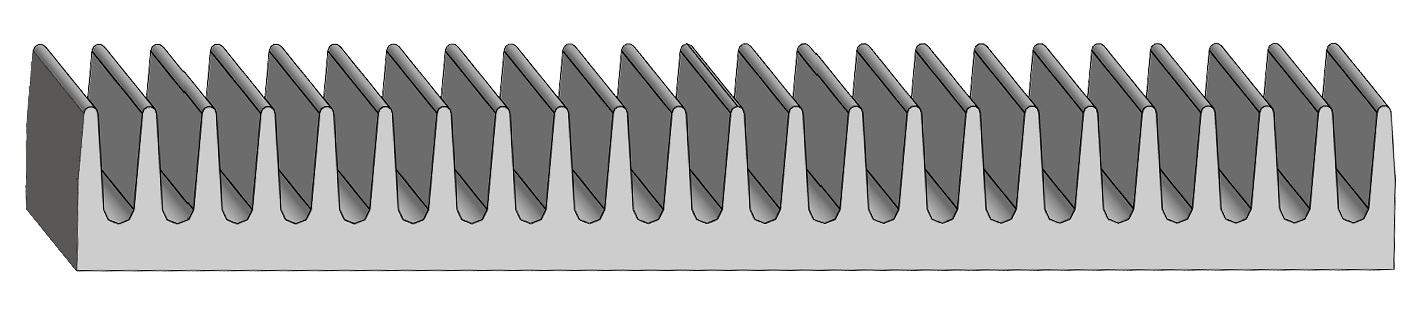

AB0072Габариты (ШхВ, мм) - 112 х 14
|

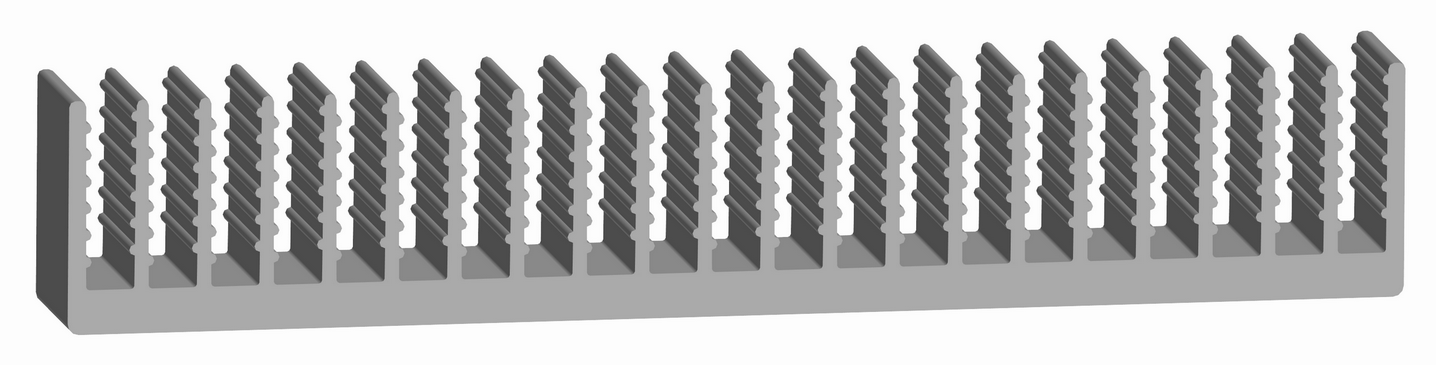

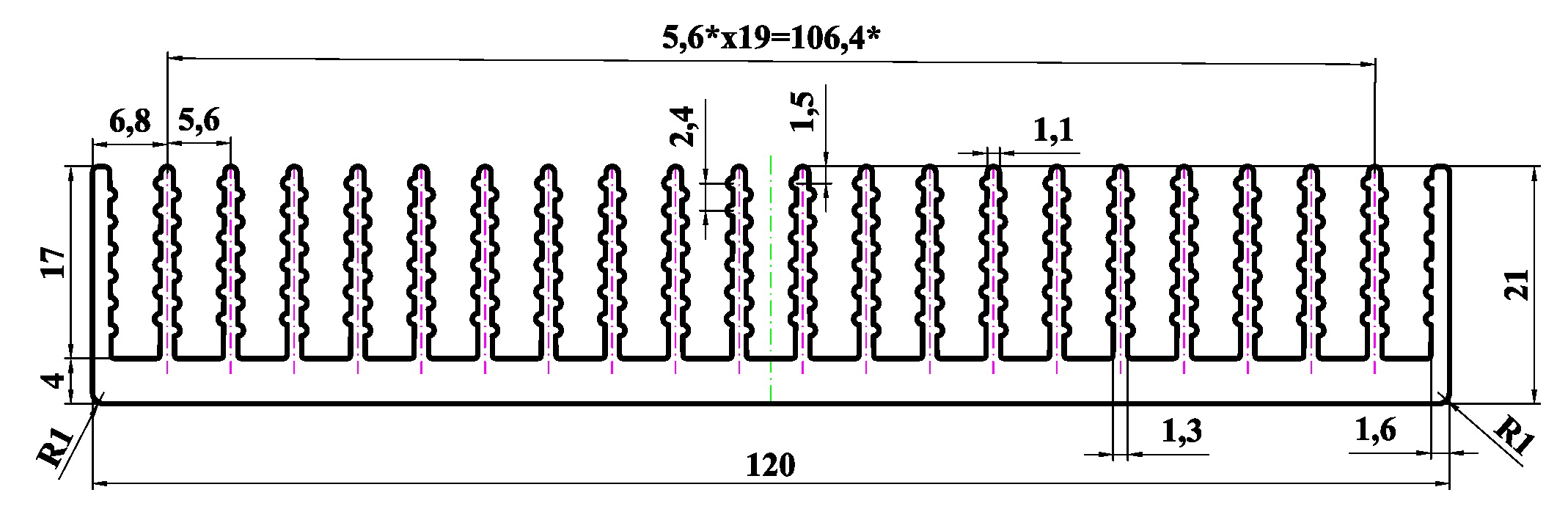

AB1320Габариты (ШхВ, мм) - 120 х 21
|
||||||

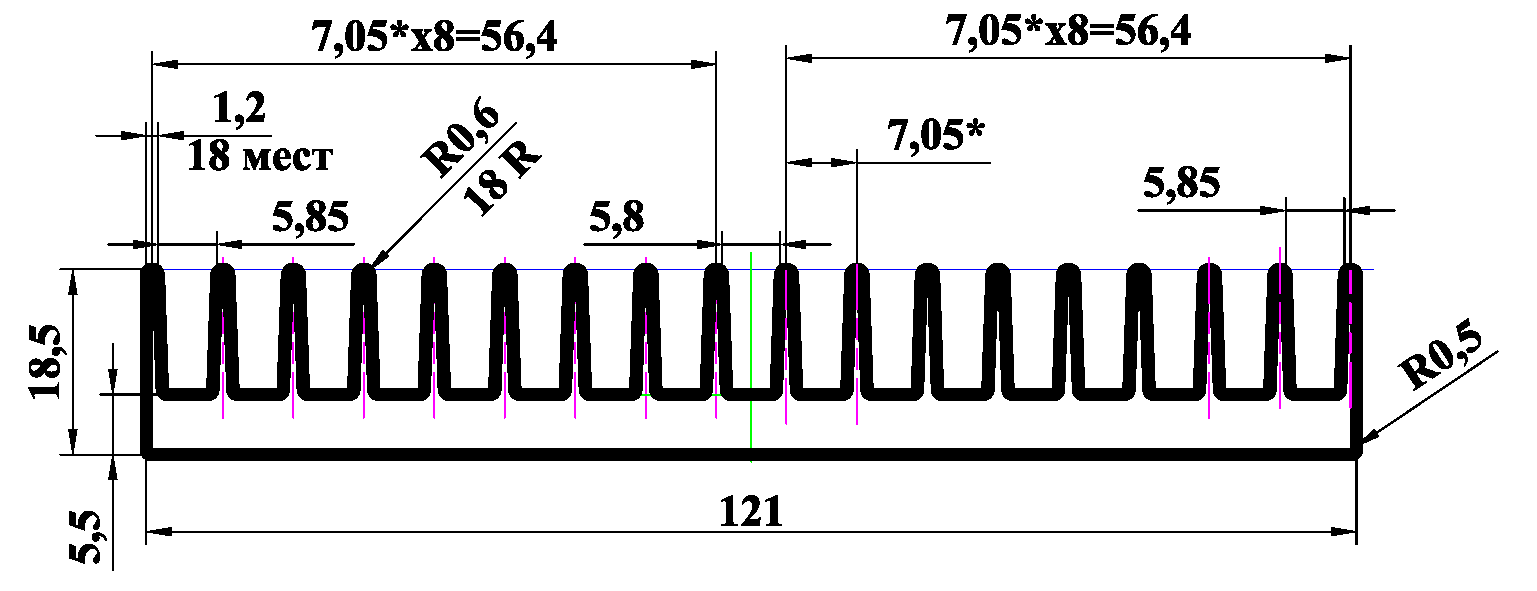

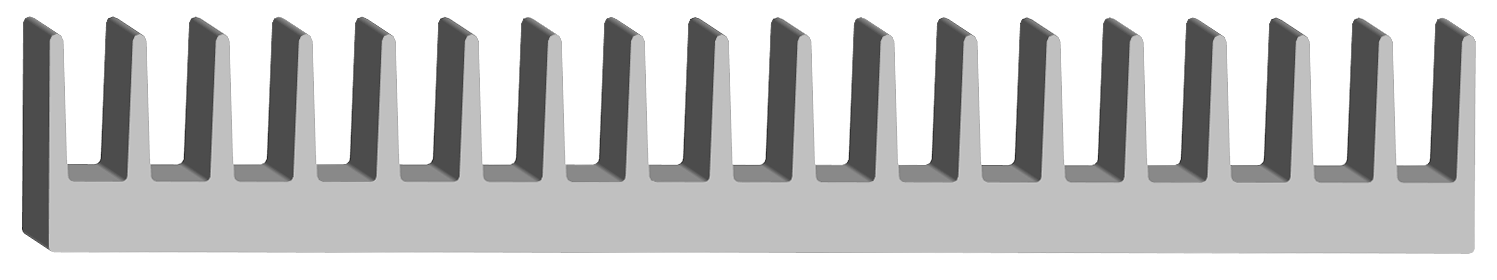

AB1321Габариты (ШхВ, мм) - 121 х 18,5
|

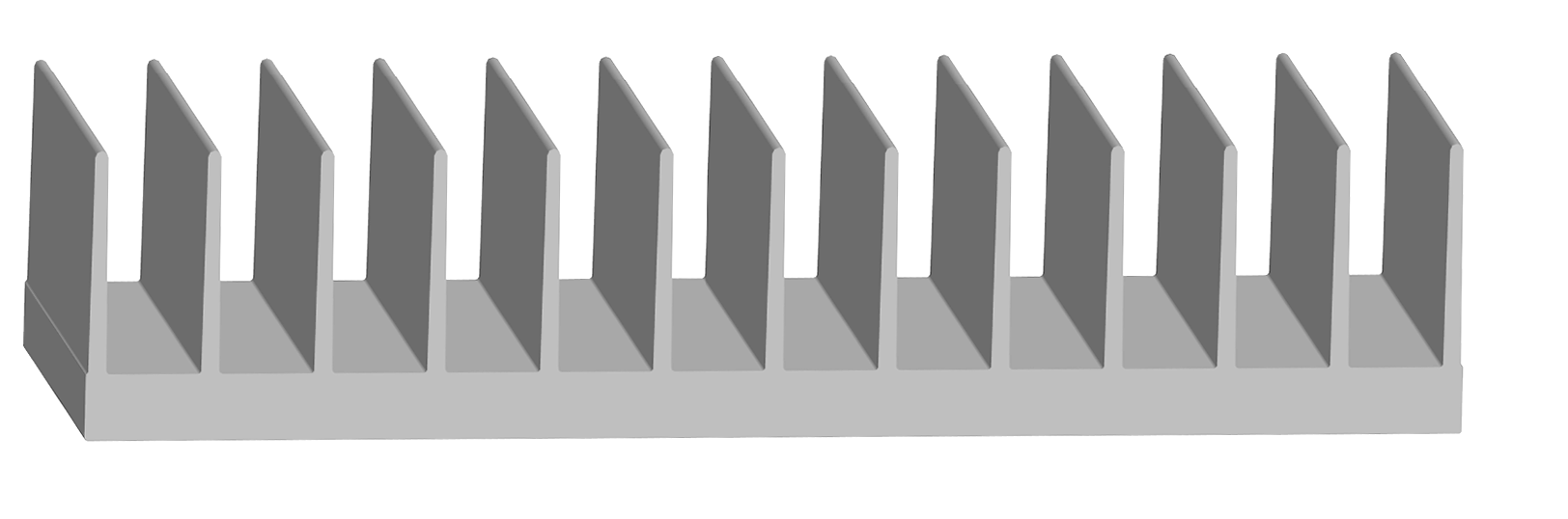

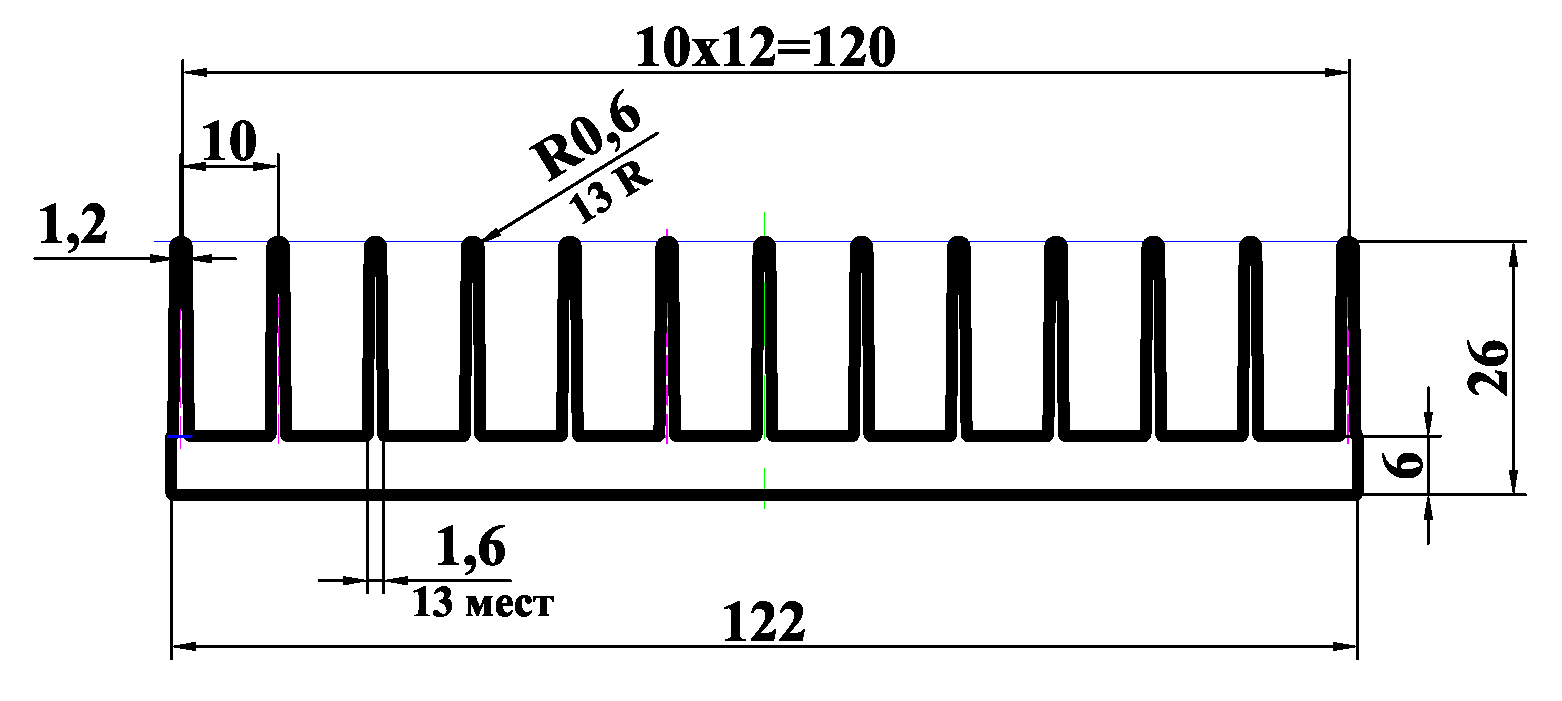

AB1322Габариты (ШхВ, мм) - 122 х 26
|
||||||

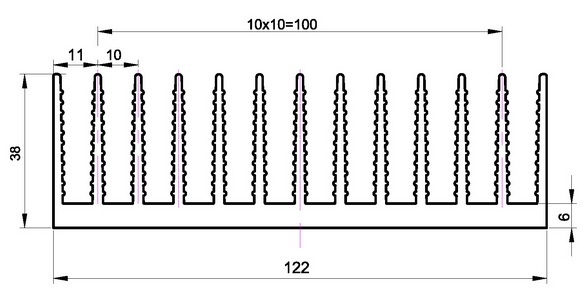

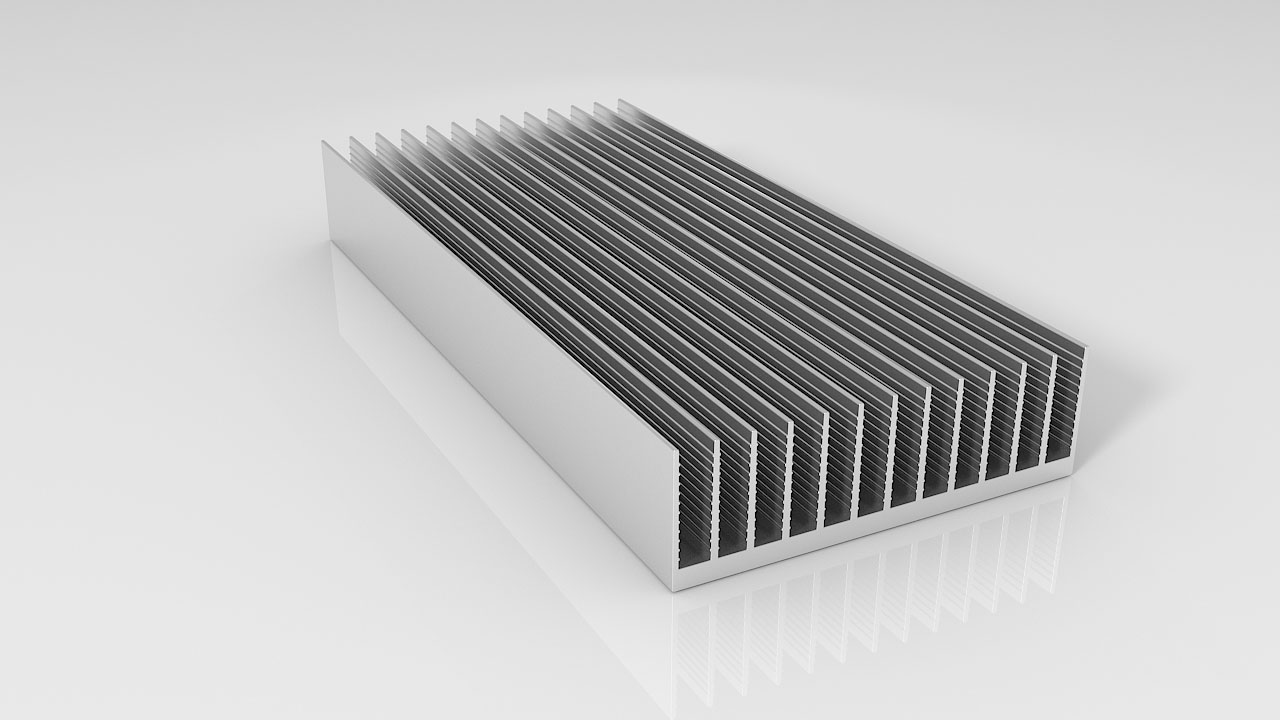

AB0096Габариты (ШхВ, мм) - 122 х 38
|

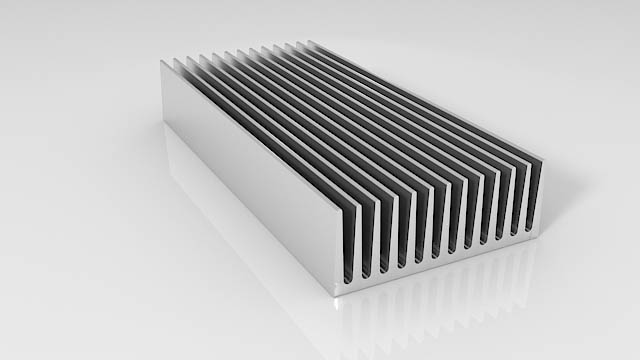

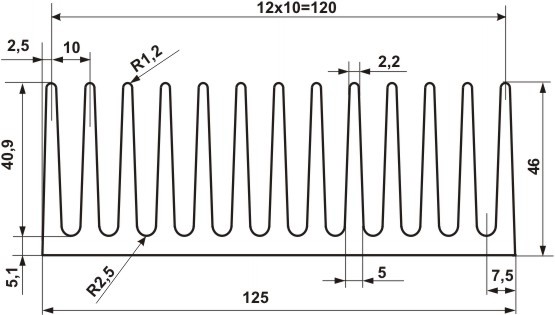

AB0095Габариты (ШхВ, мм) - 125 х 46
|
||||||

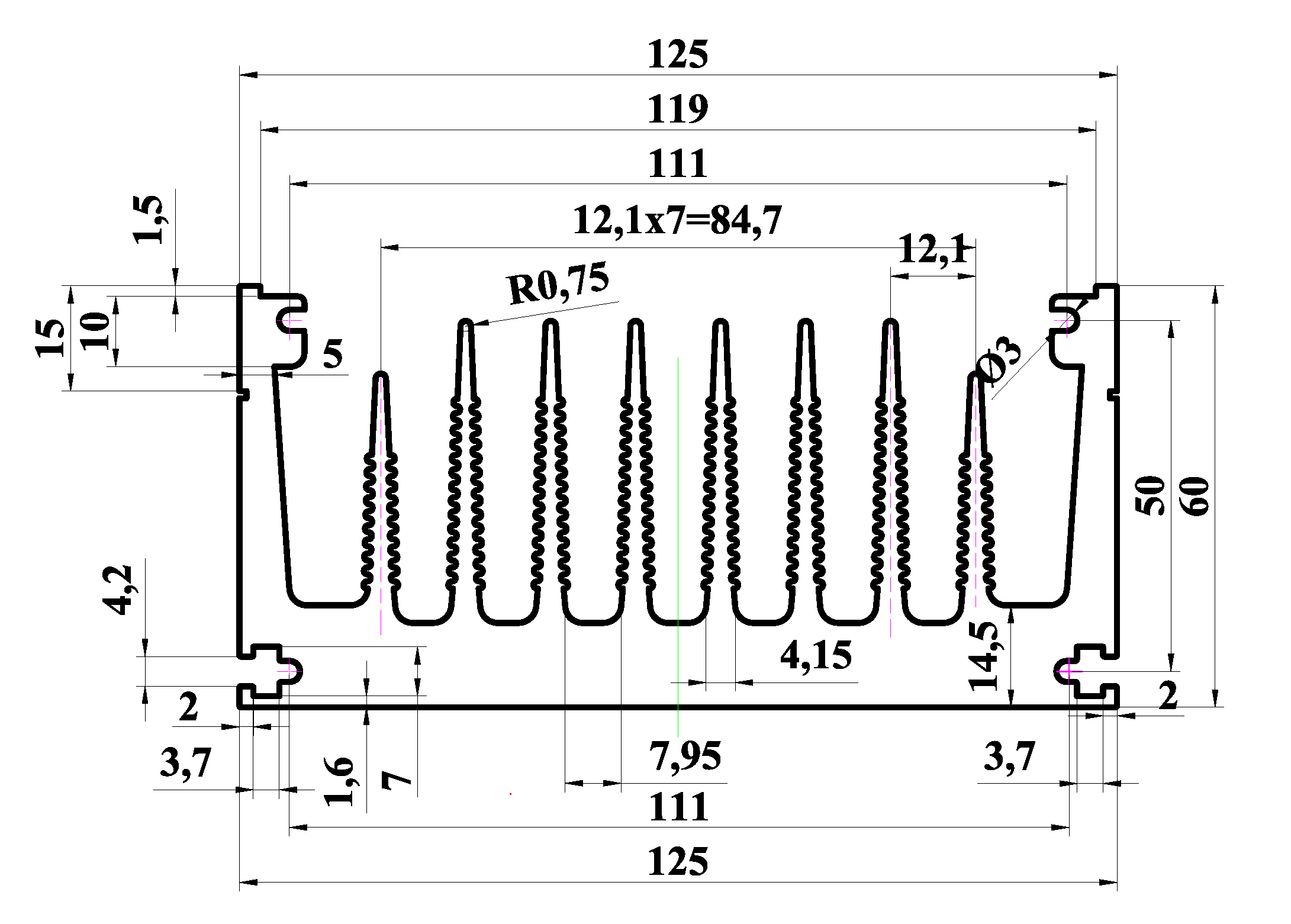

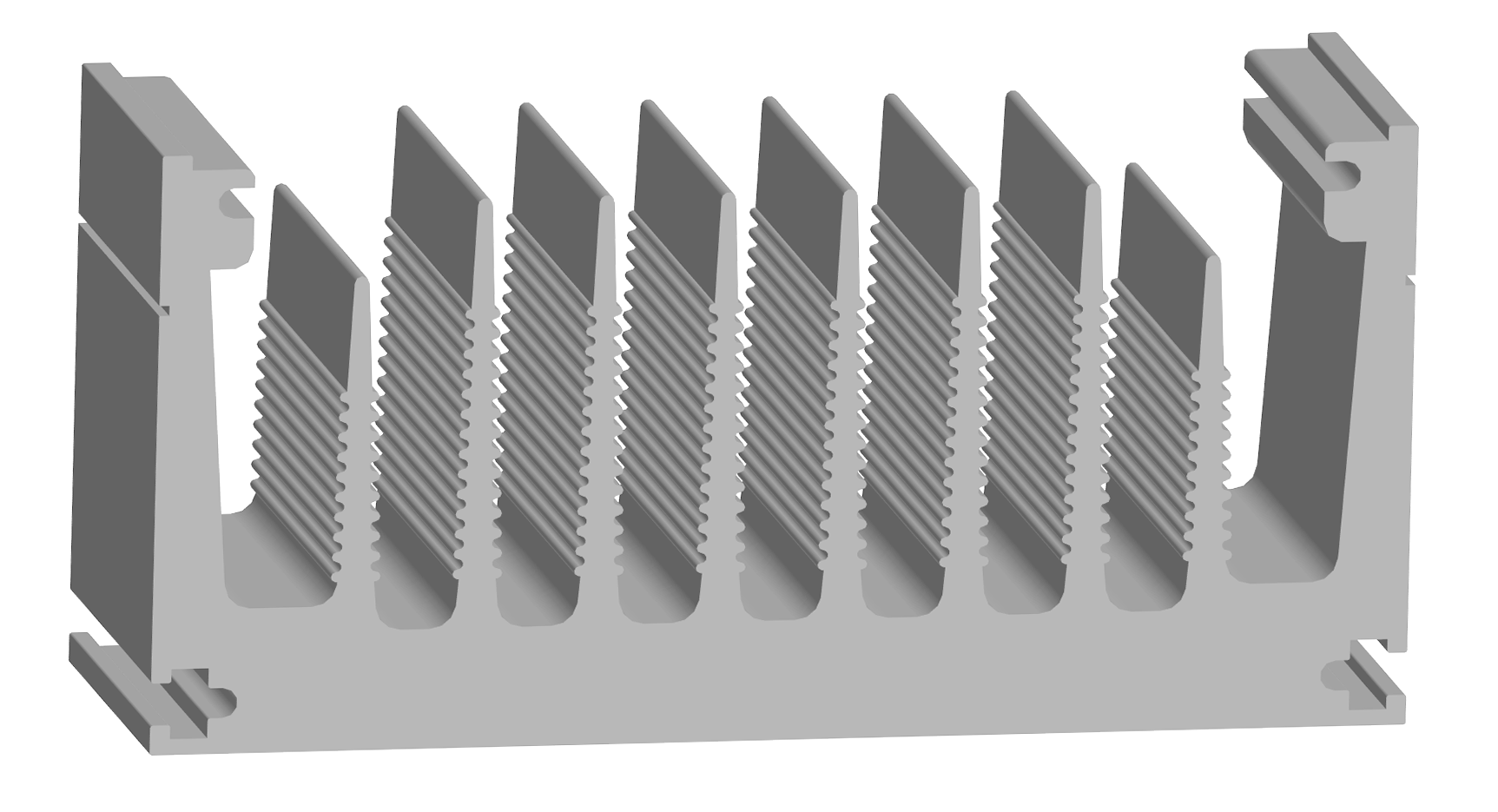

AB2312Габариты (ШхВ, мм) - 125 х 60
|

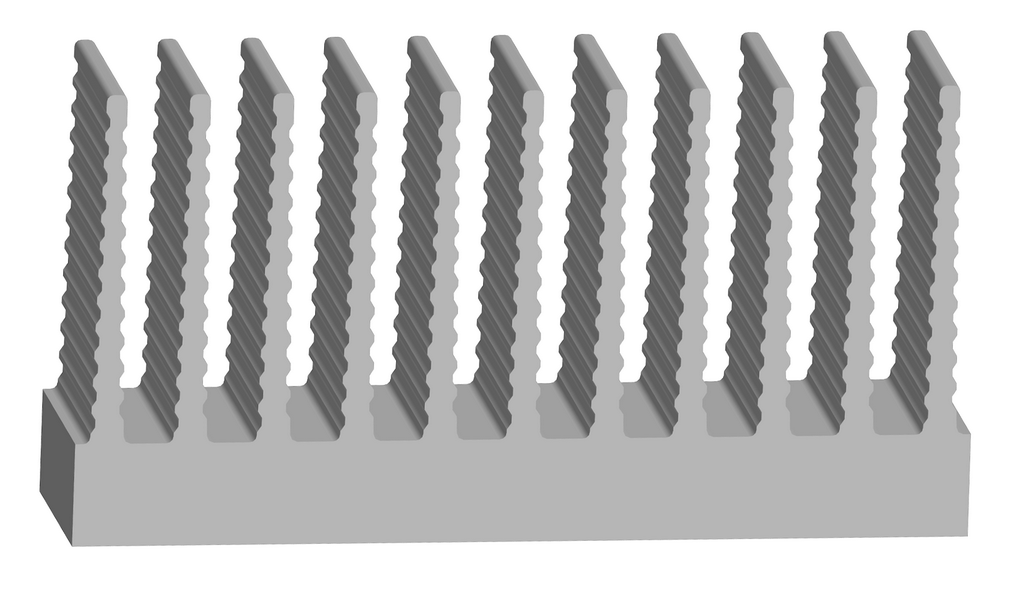

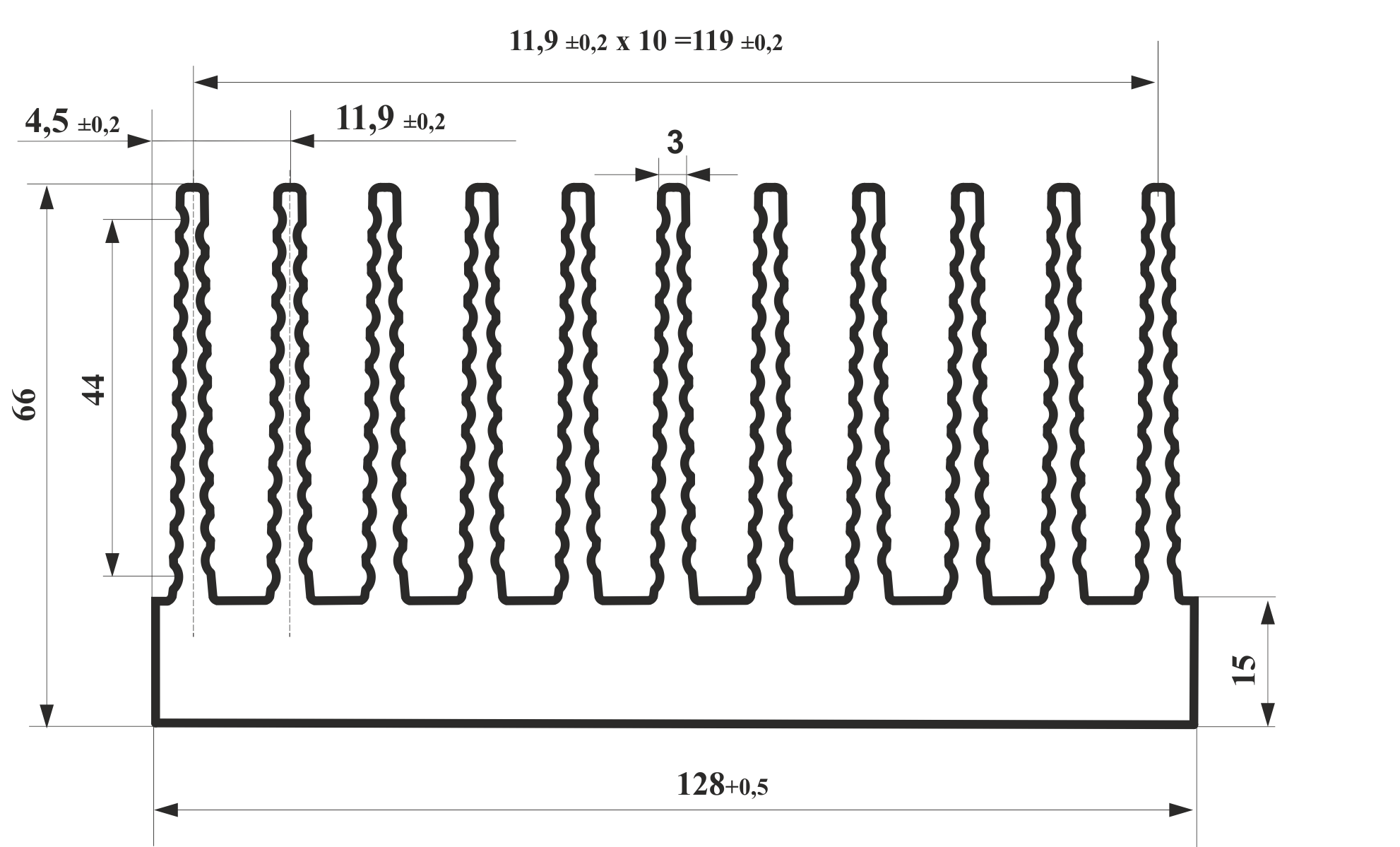

AB1310Габариты (ШхВ, мм) - 128 х 66
|
||||||

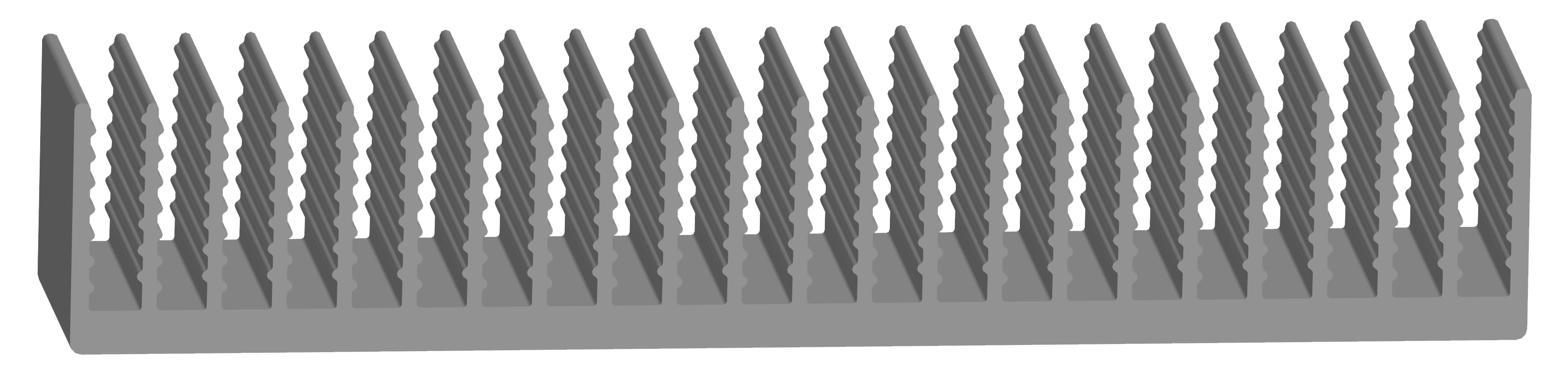

AB1323Габариты (ШхВ, мм) - 130 х 23
|
AB2311Габариты (ШхВ, мм) - 130 х 76
Посмотреть чертеж Пример сборки AB2311 и сборки AB2311 с вентилятором 120x120
|
||||||

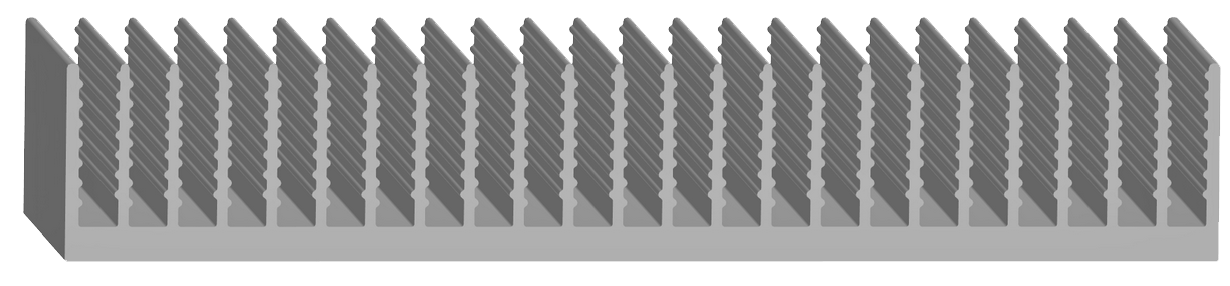

AB1324Габариты (ШхВ, мм) - 140 х 24
|

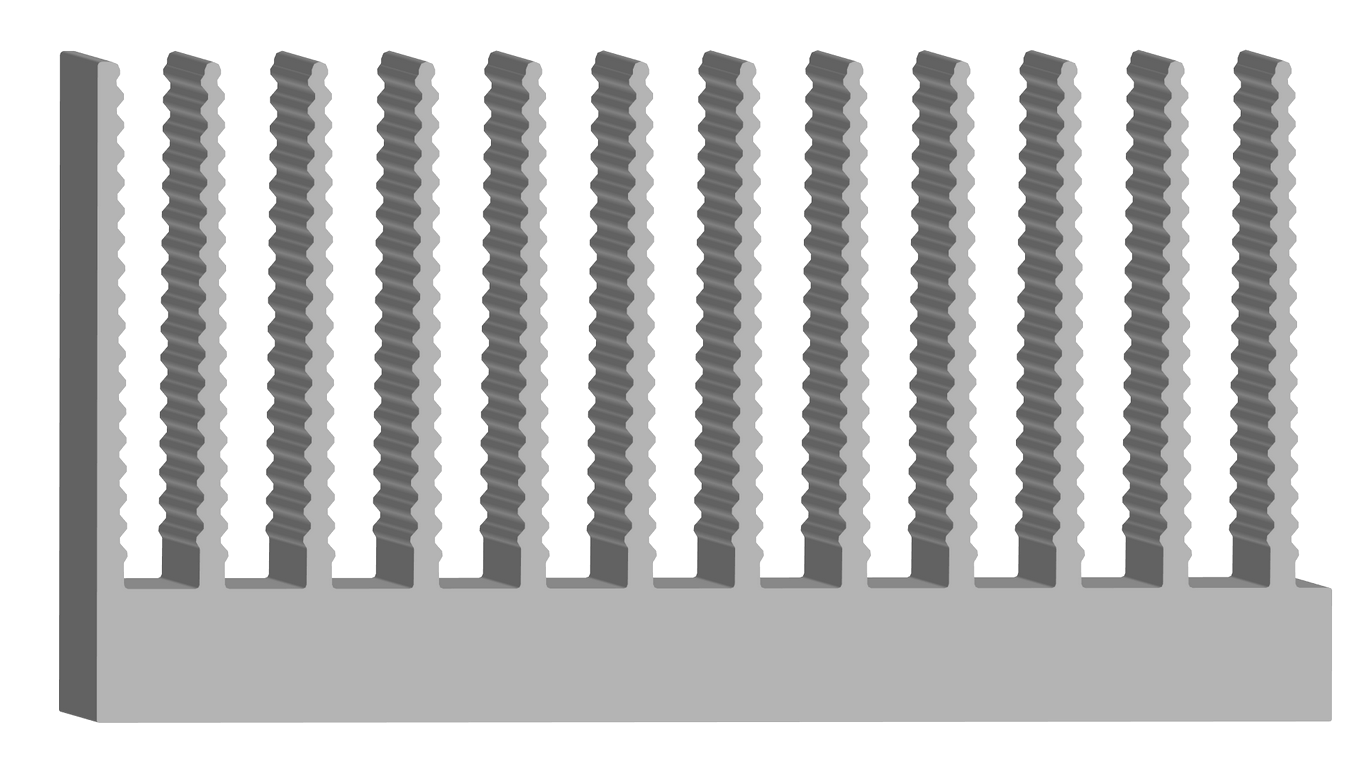

AB0150Габариты (ШхВ, мм) - 150 х 80
|
||||||

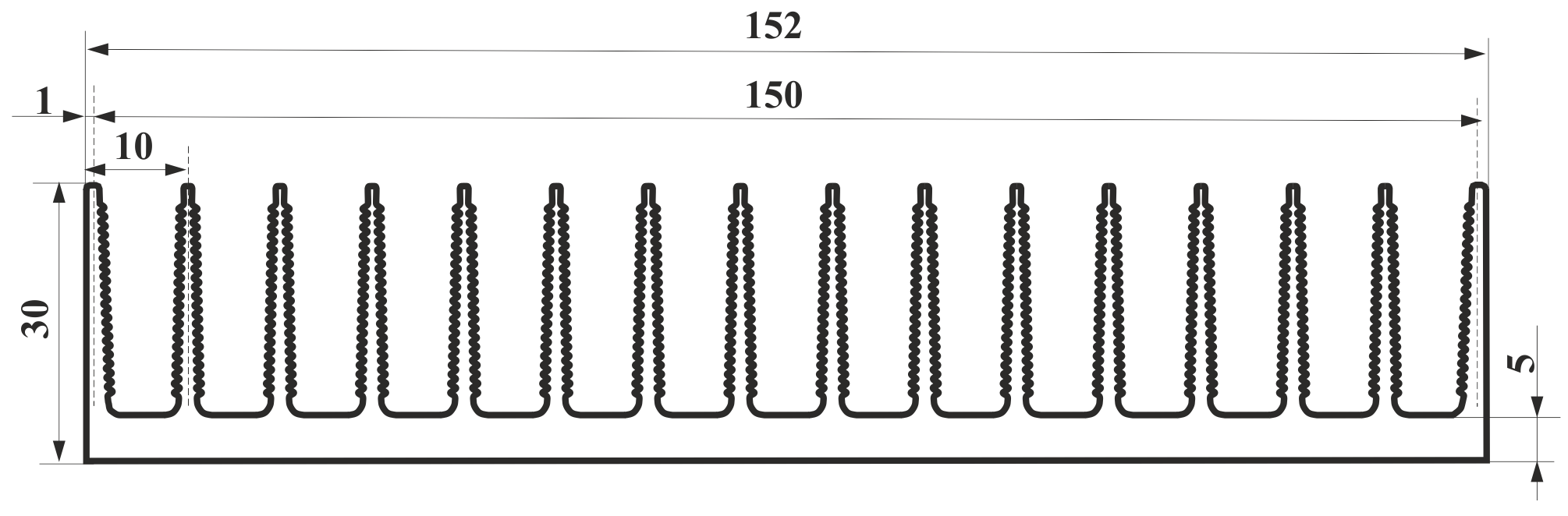

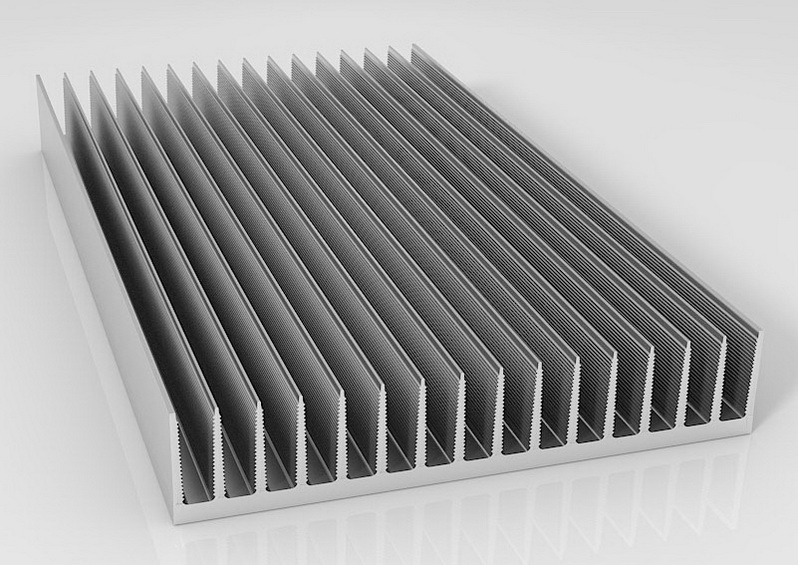

AB0071Габариты (ШхВ, мм) - 152 х 30
|

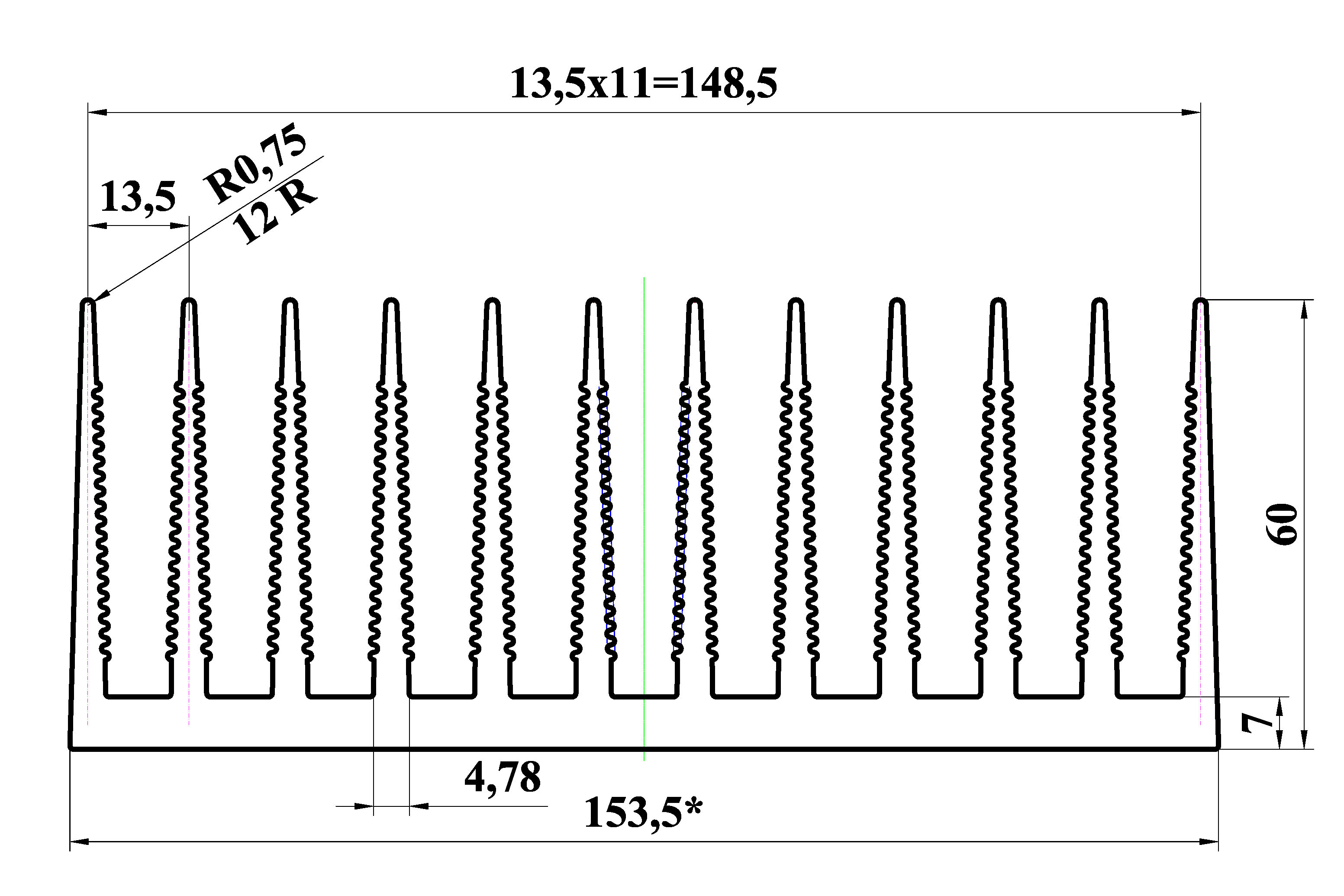

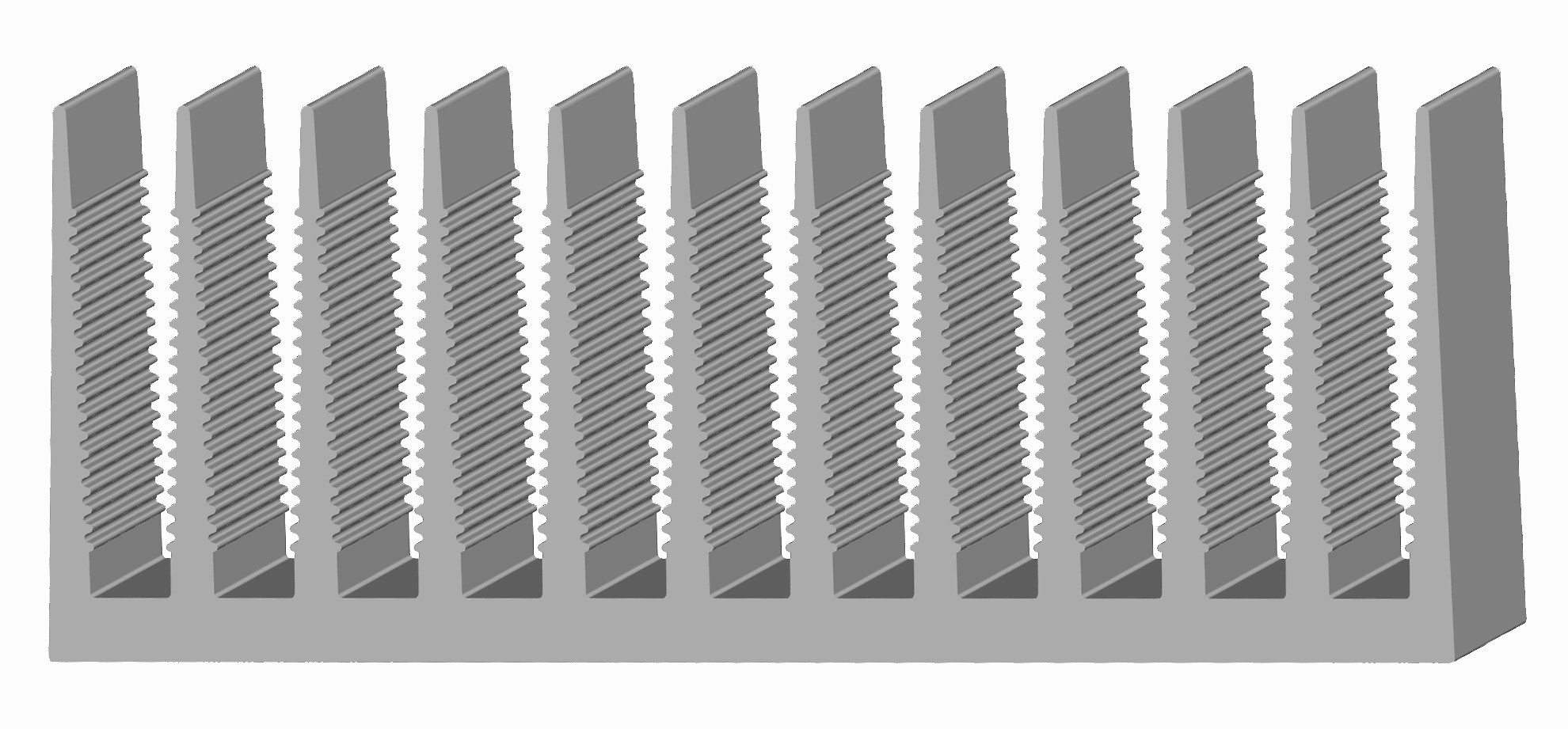

AB2313Габариты (ШхВ, мм) - 153,5 х 60
|
||||||

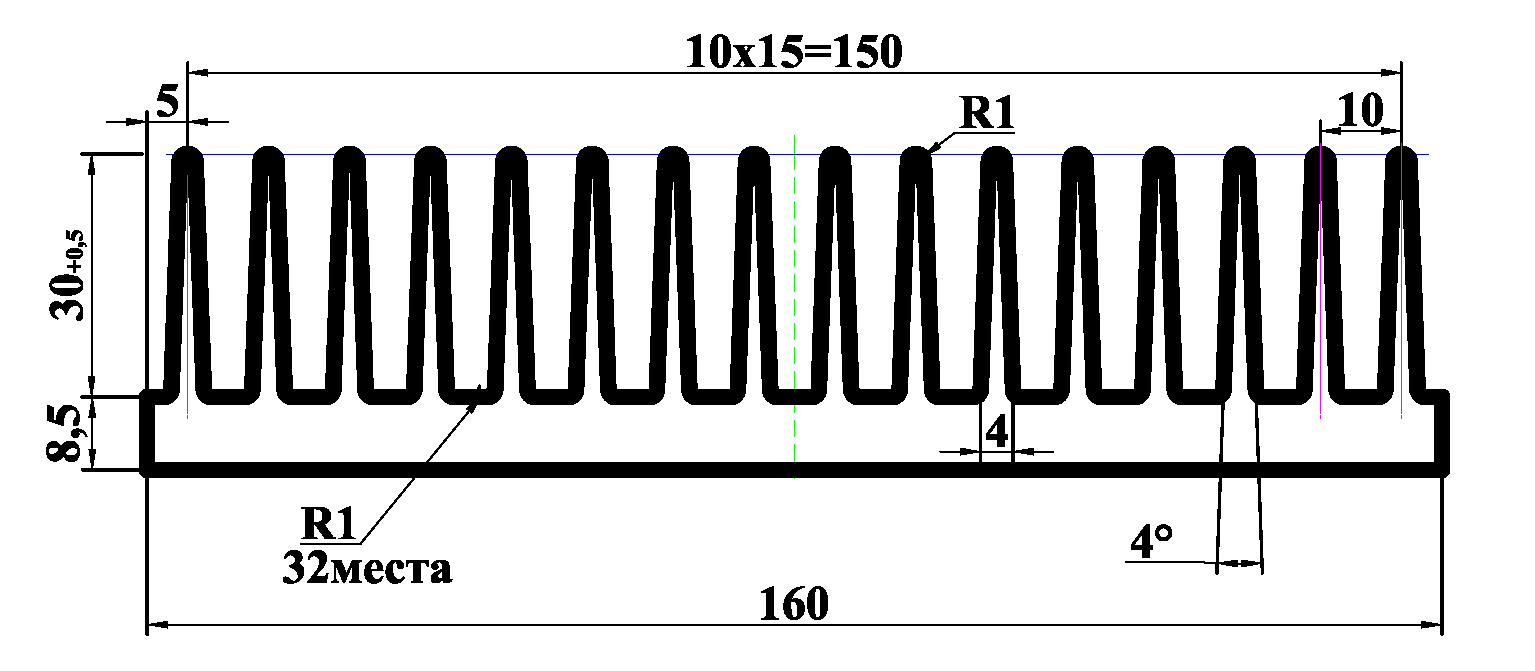

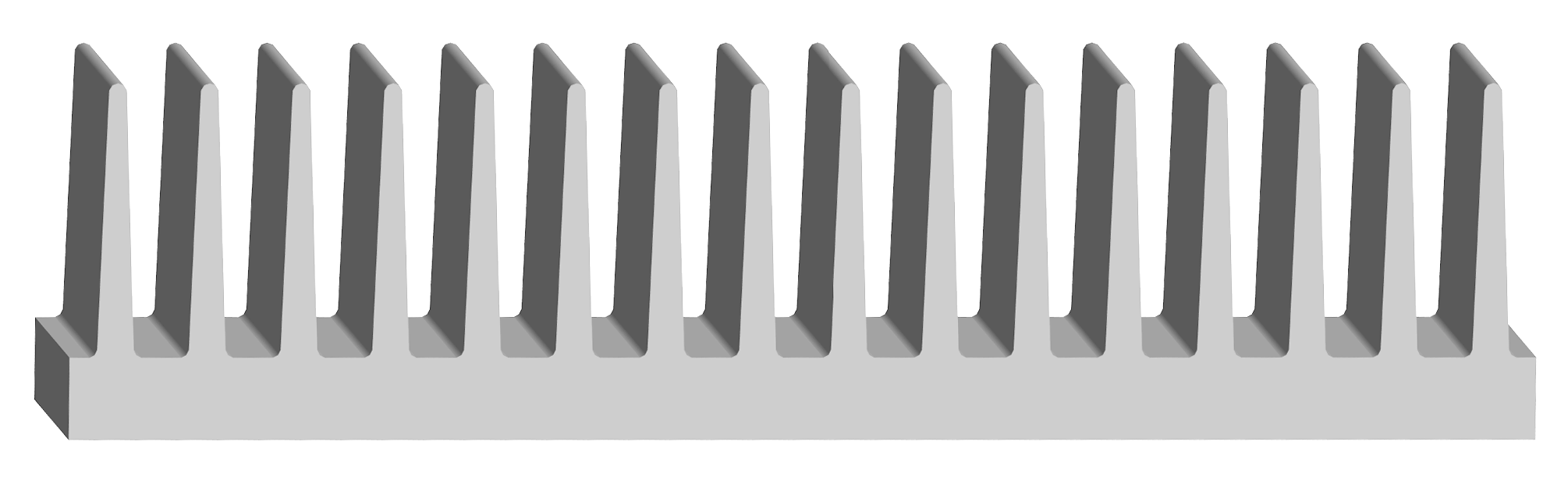

AB0090Габариты (ШхВ, мм) - 160 х 38,5
|

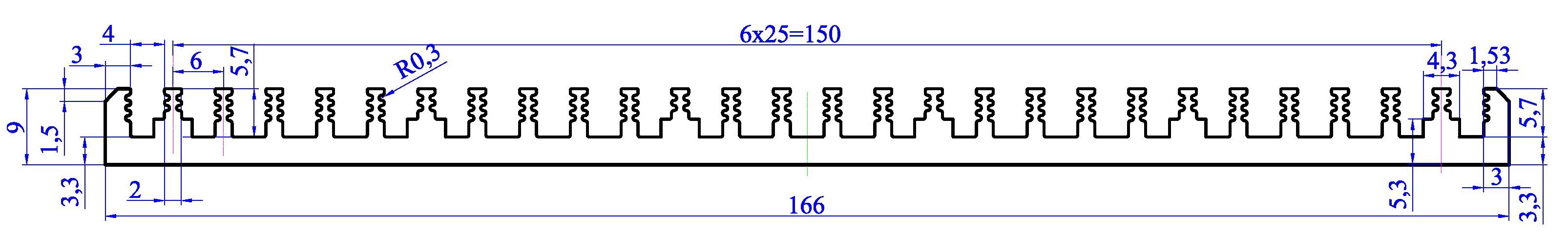

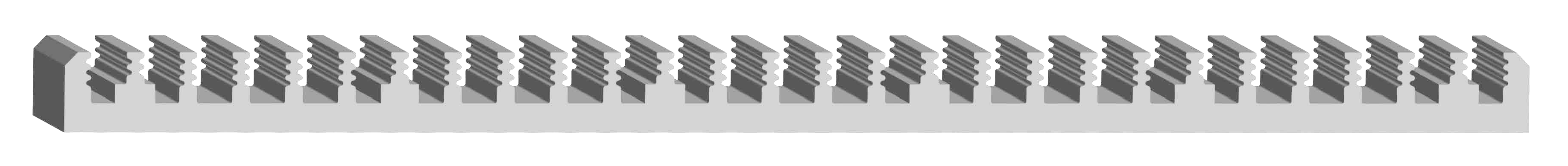

AB1104Габариты (ШхВ, мм) - 166 х 9
|
||||||

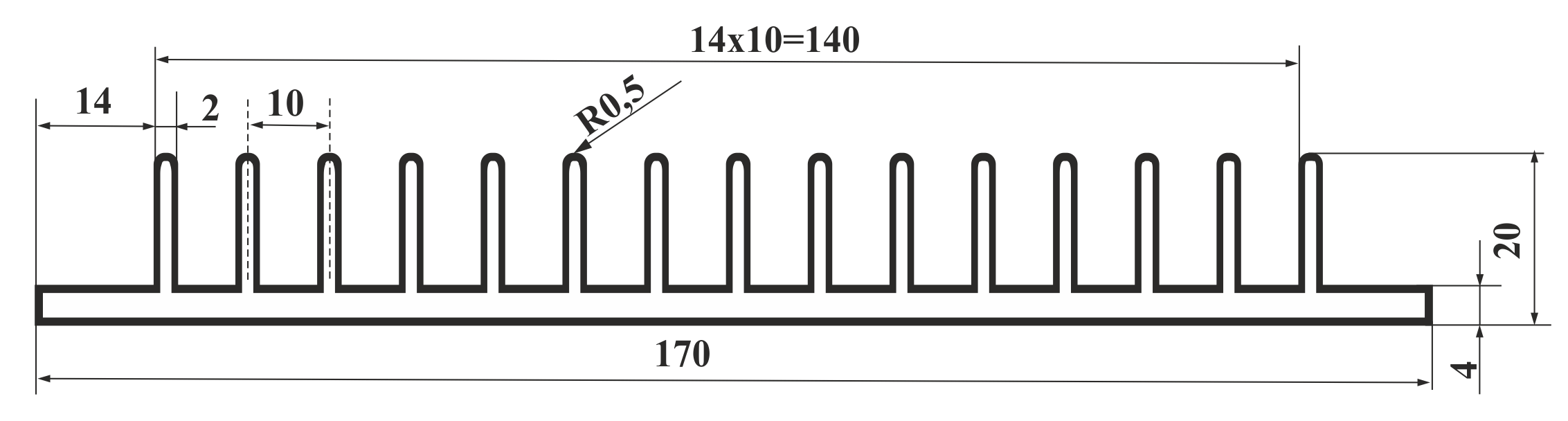

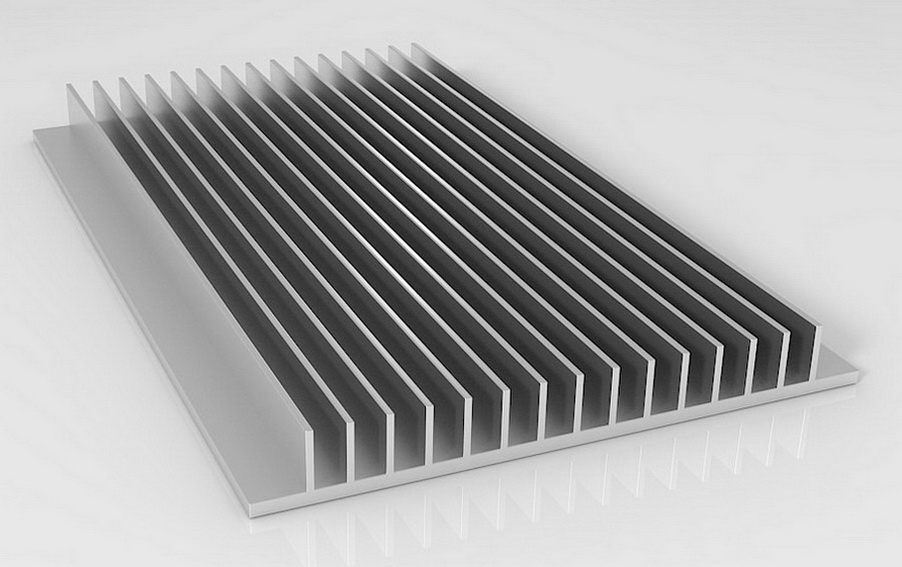

AB0092Cнят с производства и заменен на AB0092.2
|

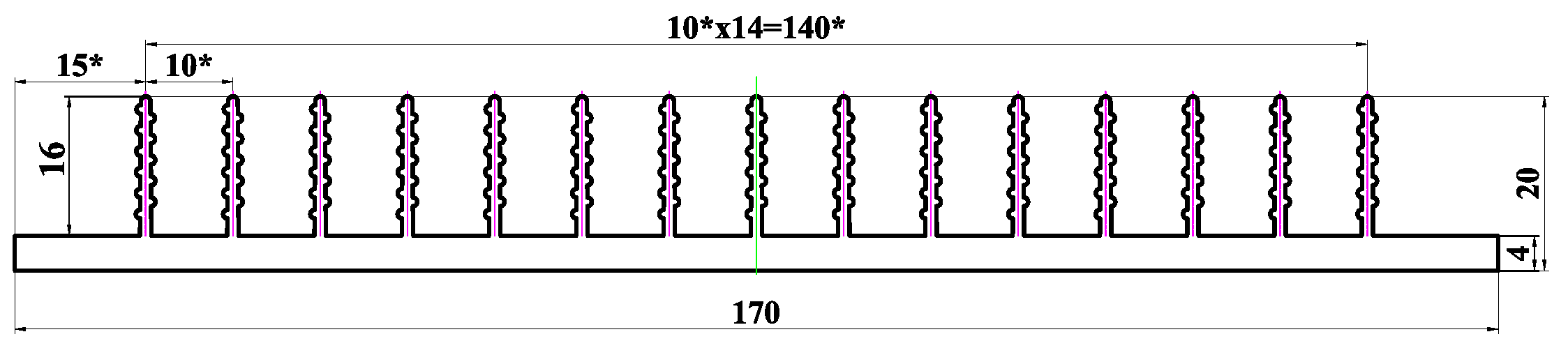

AB0092.2Габариты (ШхВ, мм) - 170 х 20
|
||||||

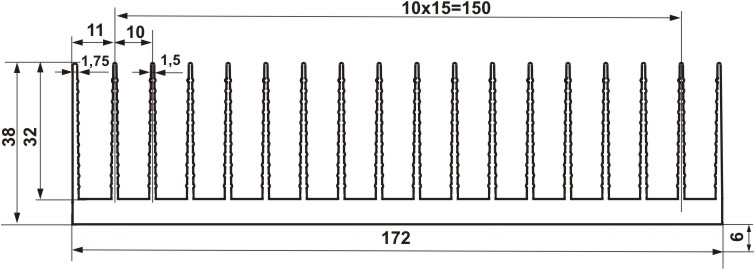

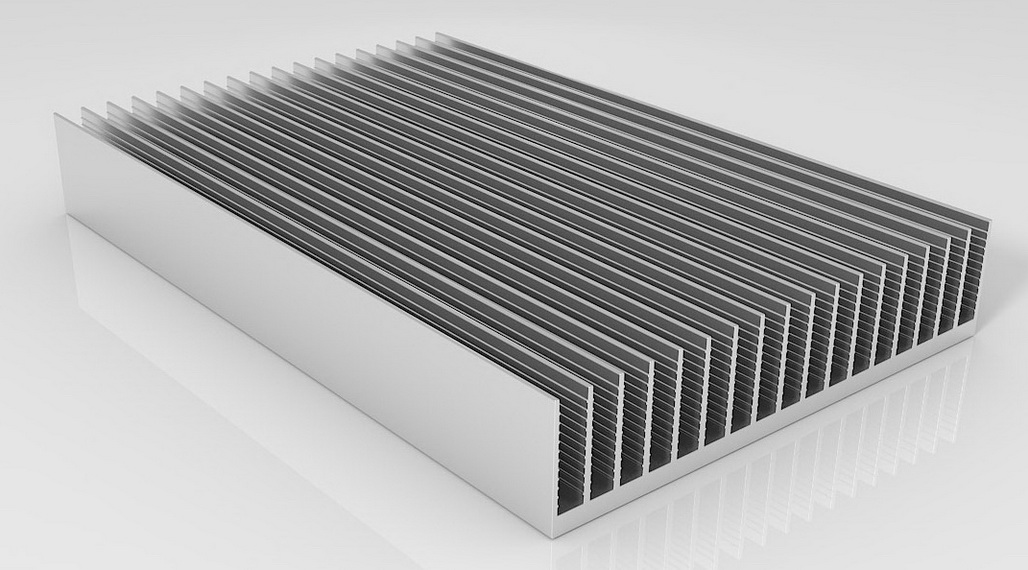

AB0093Габариты (ШхВ, мм) - 172 х 38
|

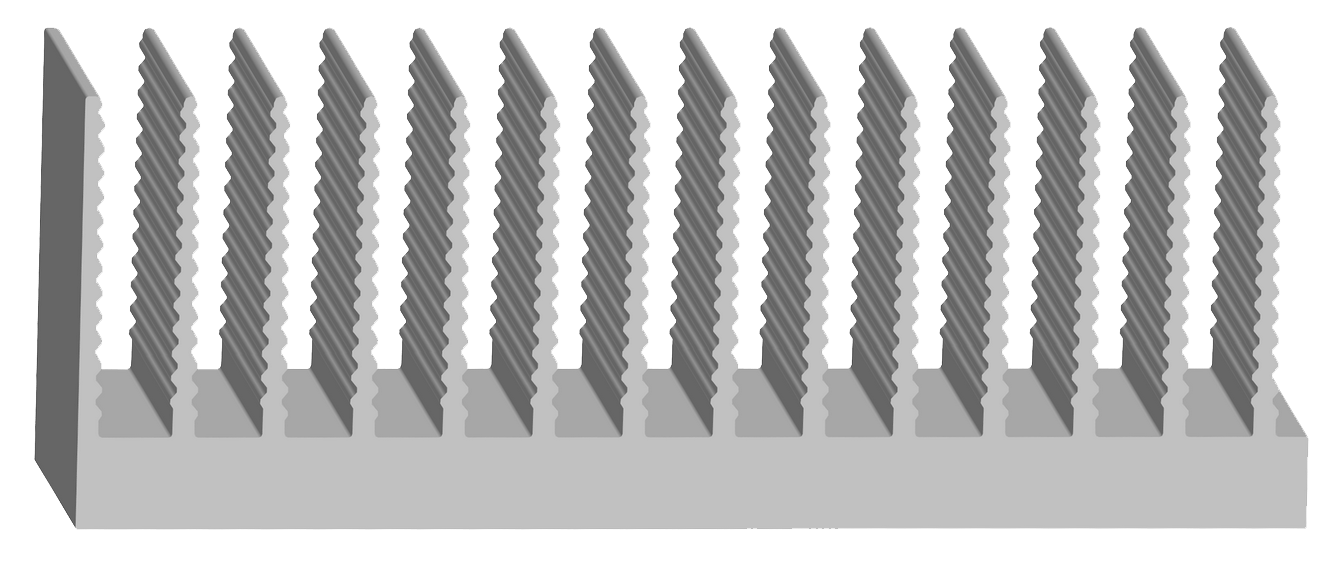

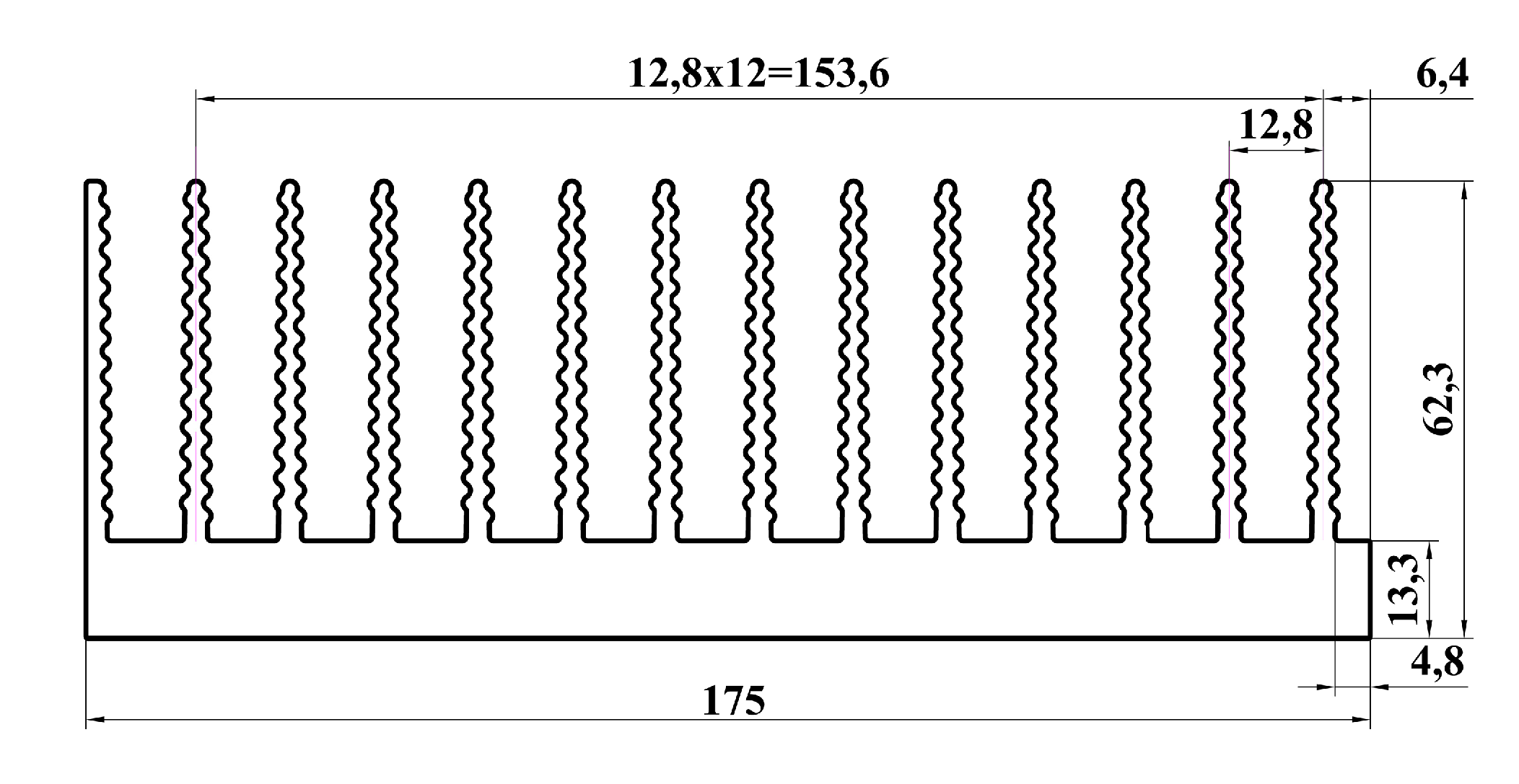

AB0175Габариты (ШхВ, мм) - 175 х 62,3
|
||||||

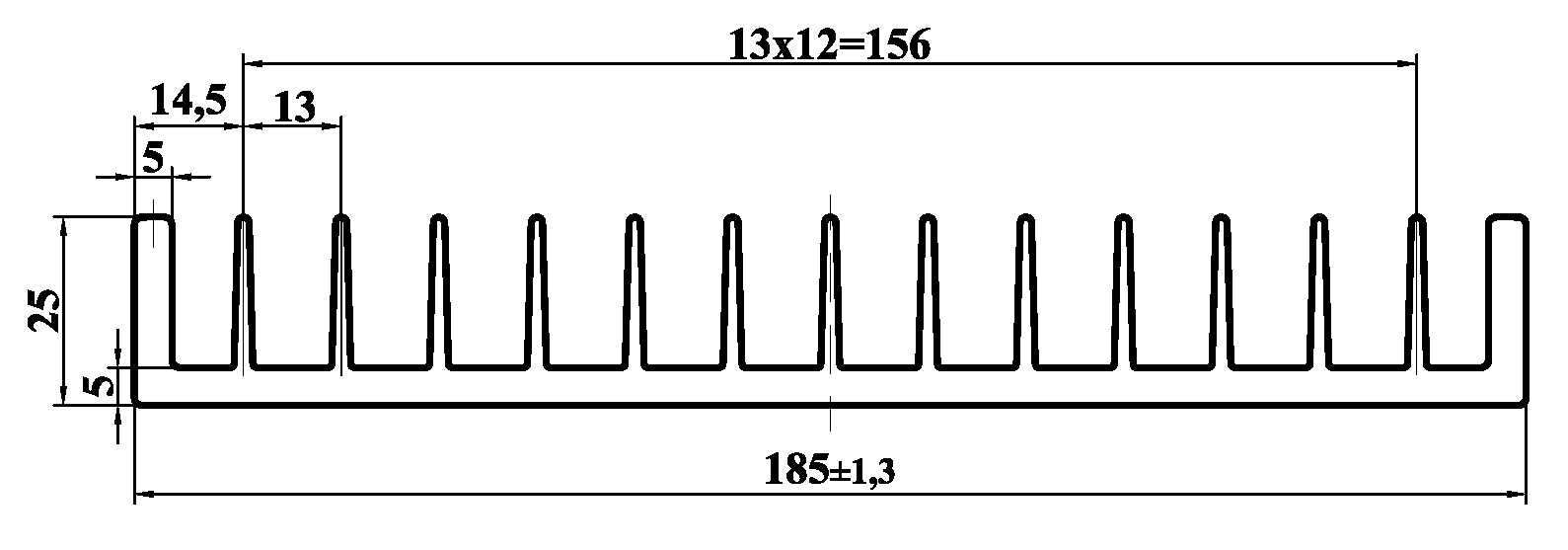

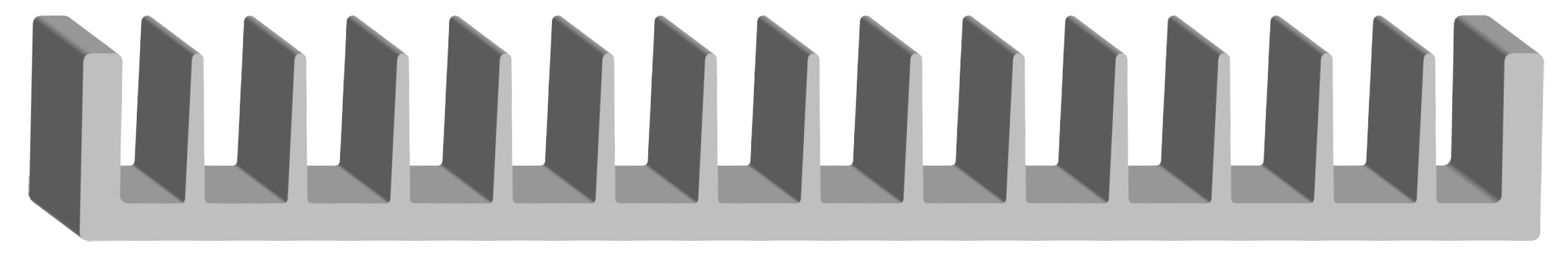

AB0073Габариты (ШхВ, мм) - 185 х 25
|

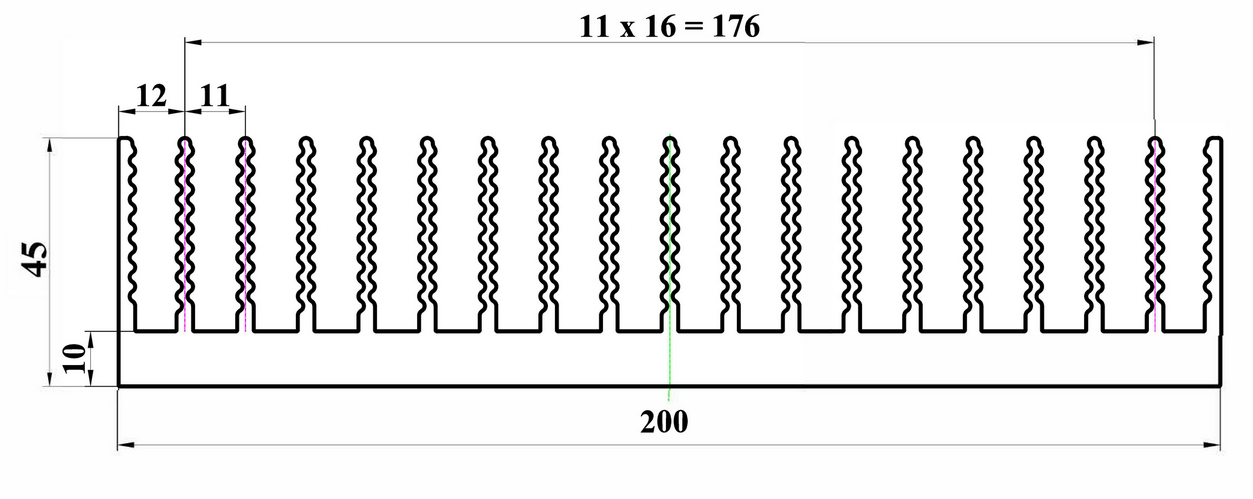

AB9011.2Габариты (ШхВ, мм) - 200 х 45
|
||||||
AB9012Габариты (ШхВ, мм) - 200 х 45(47)
Посмотреть чертеж Пример сборки AB9012 и сборки AB9012 с вентиляторами 92x92
|
|||||||

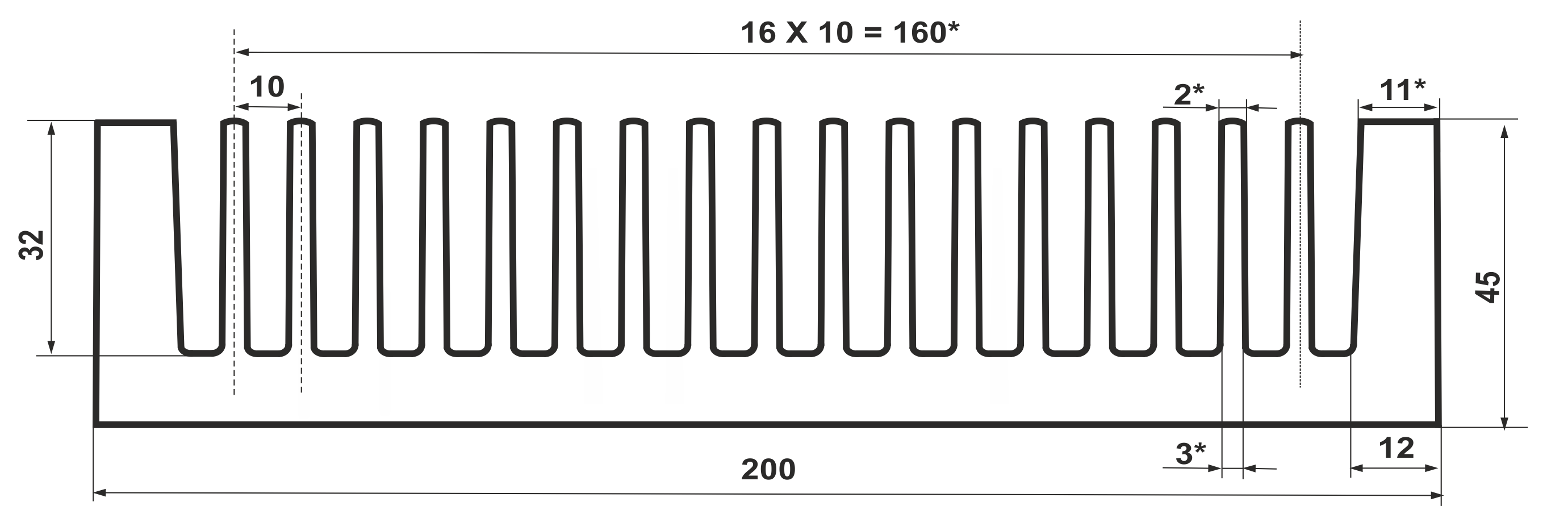

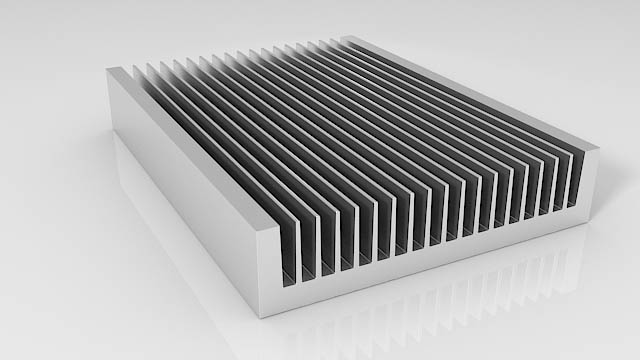

AB9010Габариты (ШхВ, мм) - 200 х 45
|

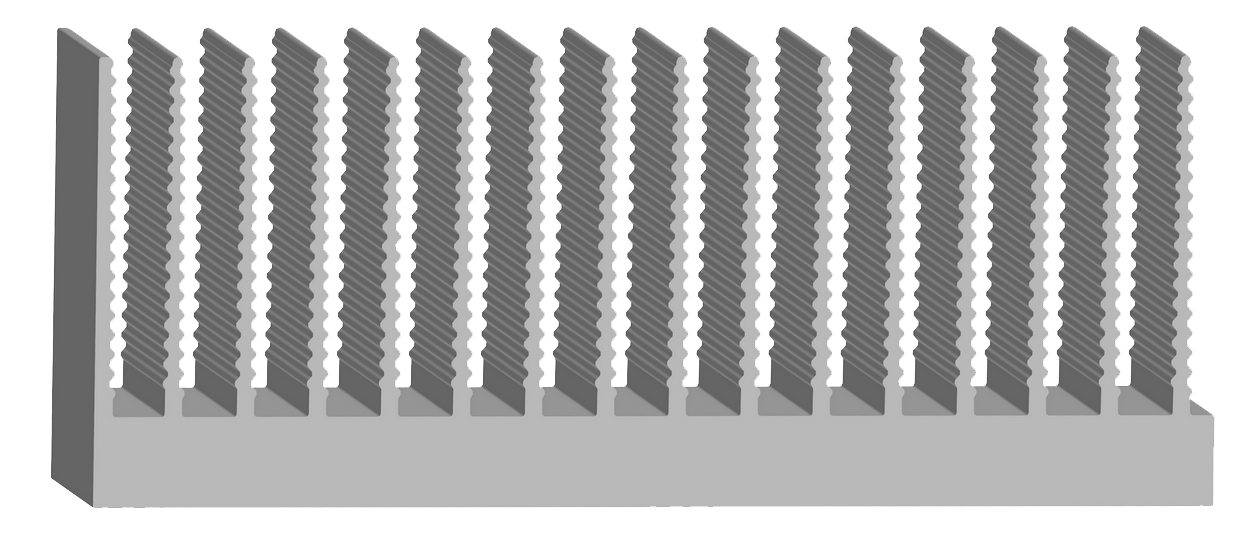

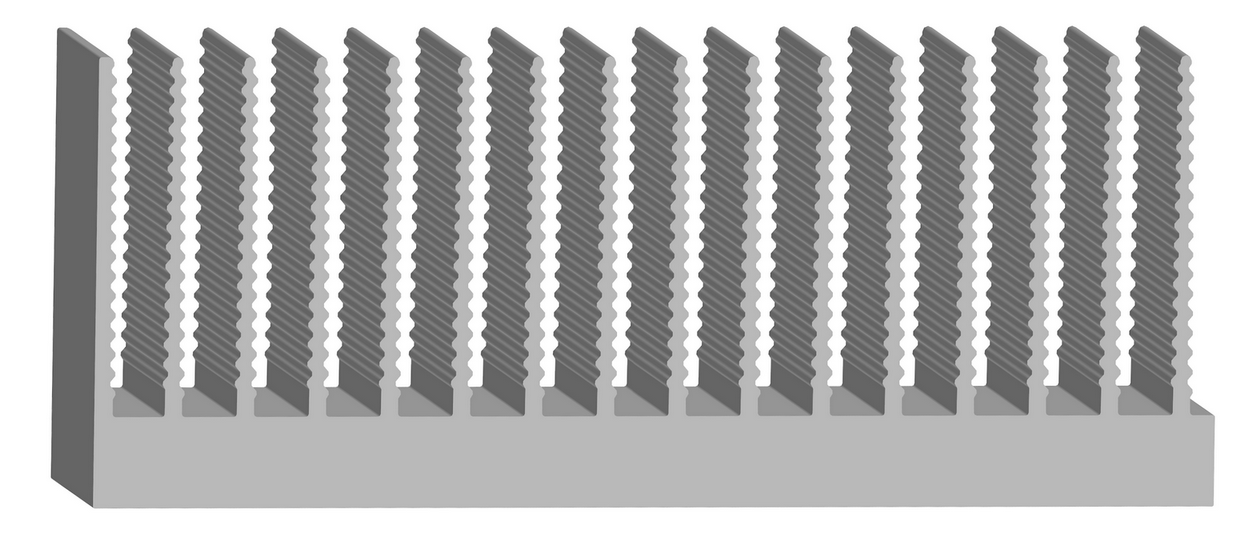

AB0200Габариты (ШхВ, мм) - 200 х 80
|
||||||

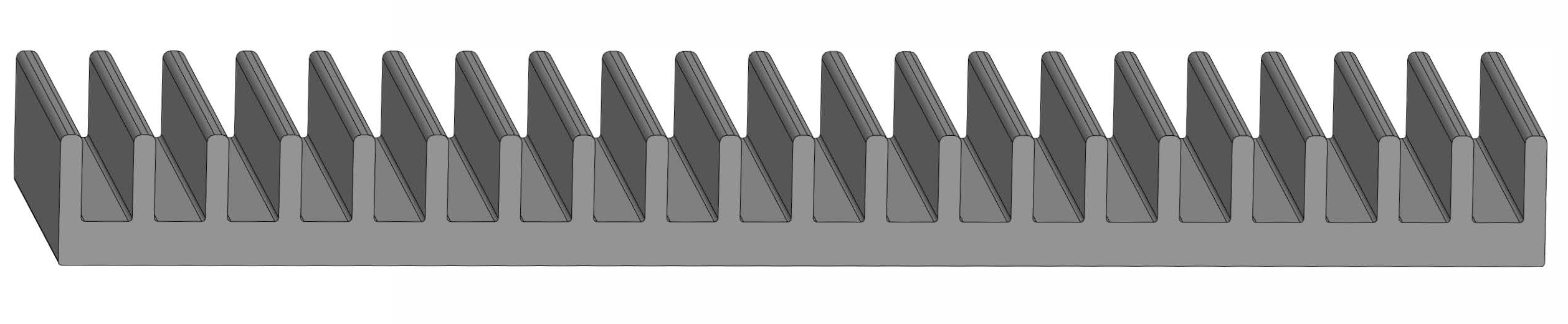

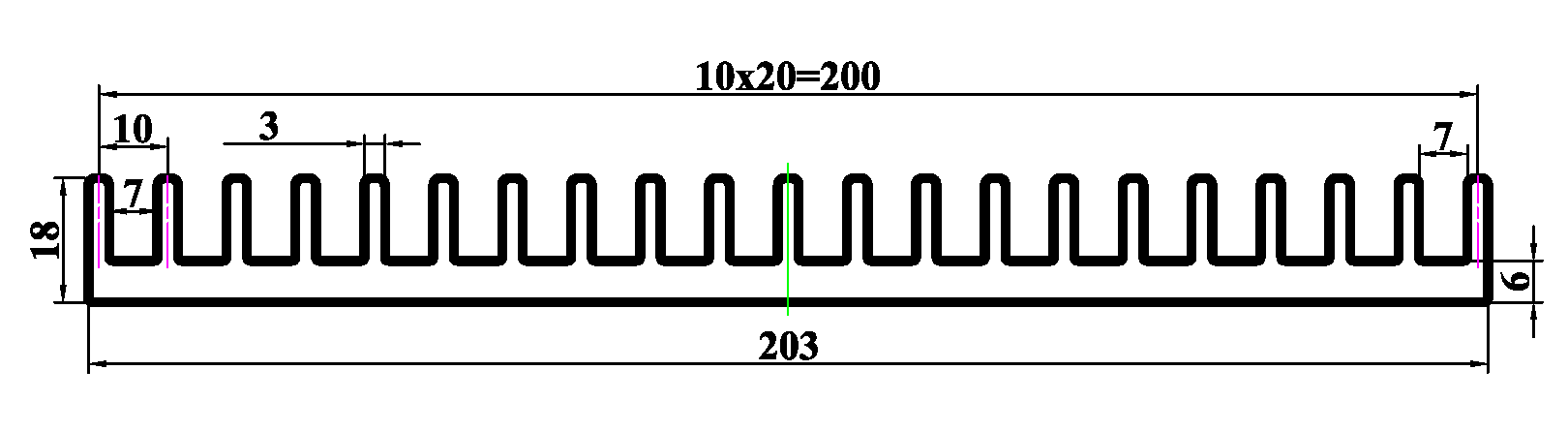

AB1145Габариты (ШхВ, мм) - 203 х 18
|
AB9032Габариты (ШхВ, мм) - 220 х 80
Посмотреть чертеж Пример сборки профиля AB9032 с вентиляторами 70х70 или 72х72:
|
||||||

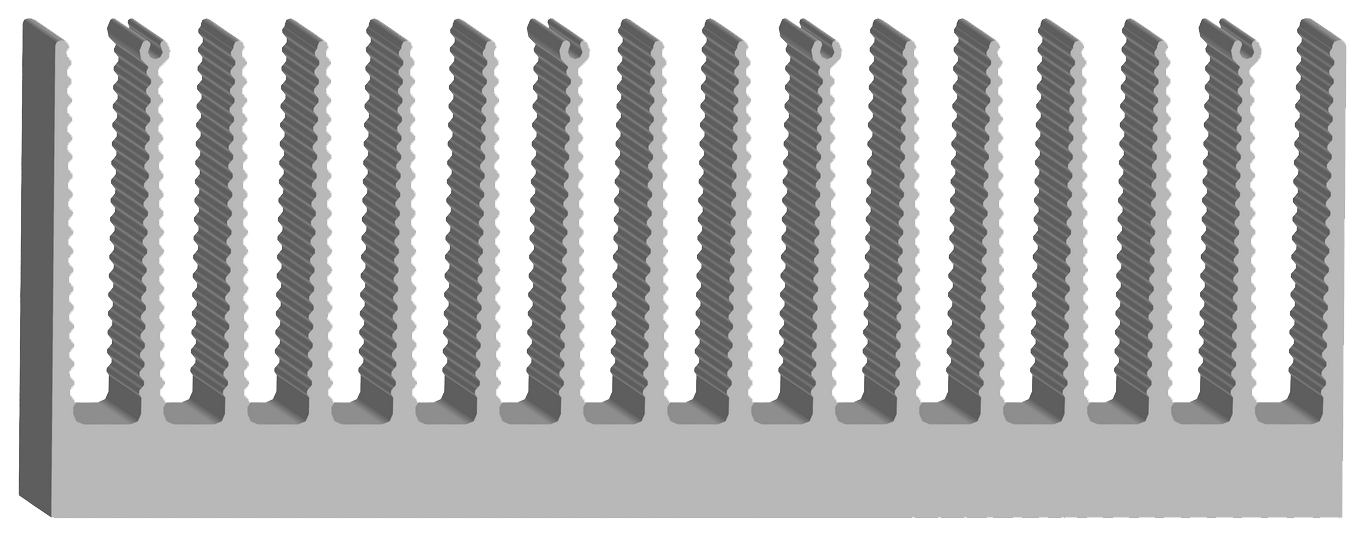

AB9034Габариты (ШхВ, мм) - 220 х 81,2
|

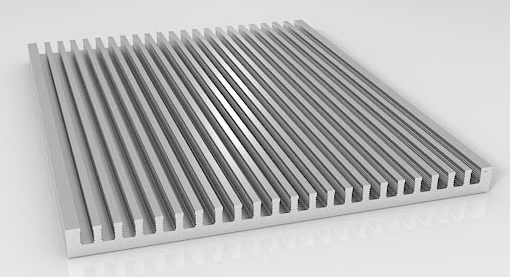

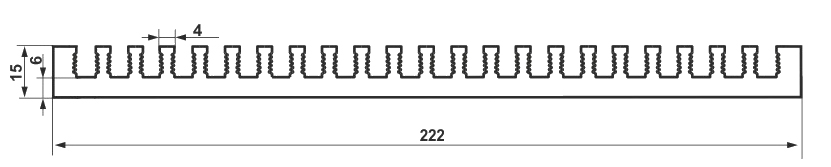

AB1109.2Габариты (ШхВ, мм) - 222 х 15
|
||||||

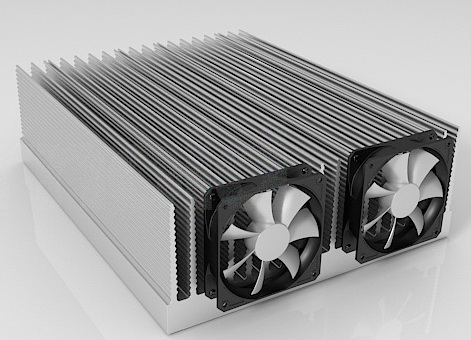

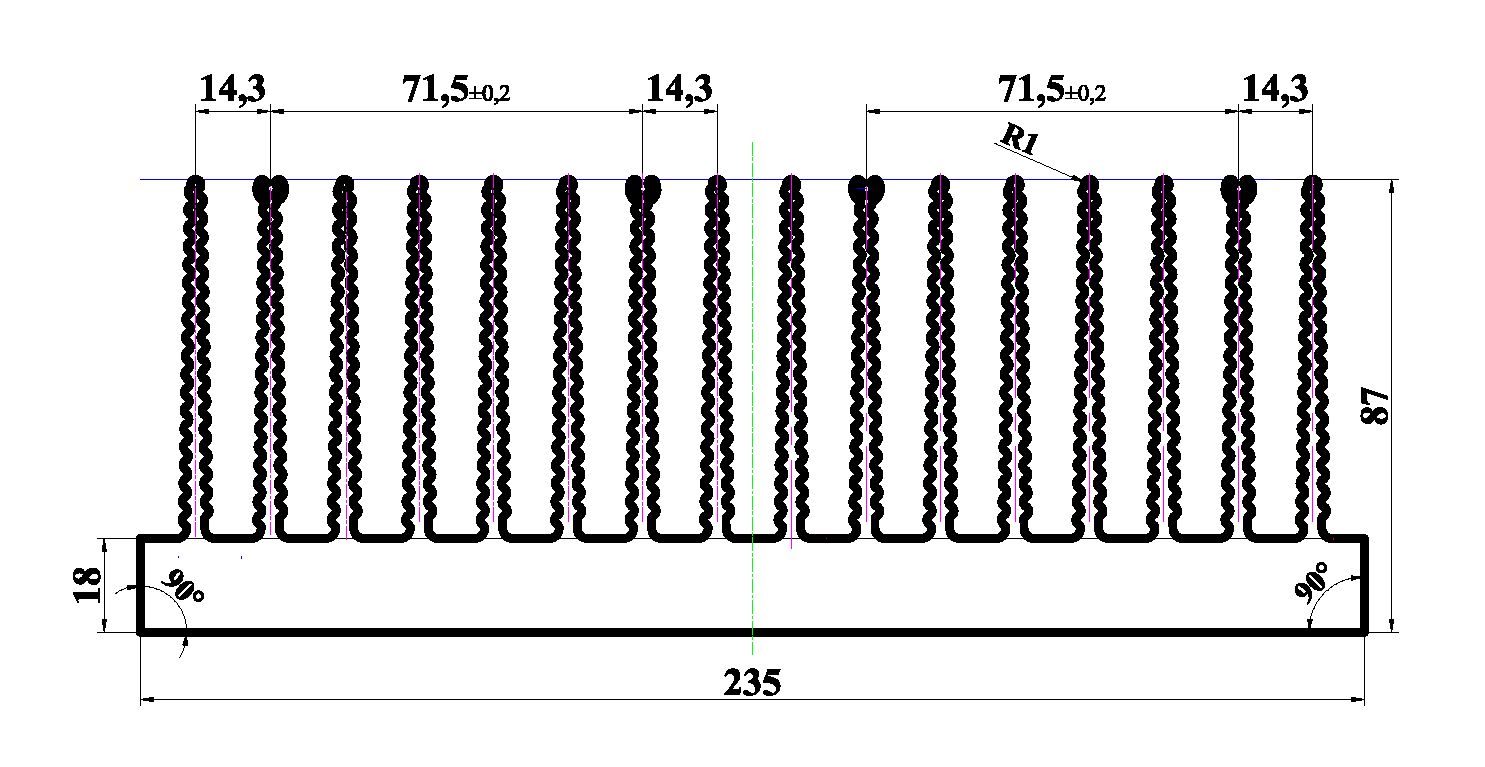

AB9033Габариты (ШхВ, мм) - 235 х 87
|
|||||||

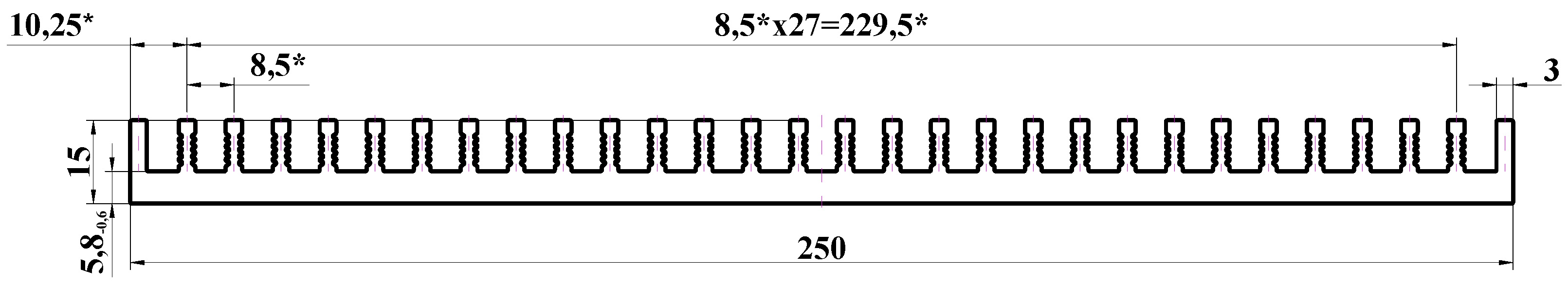

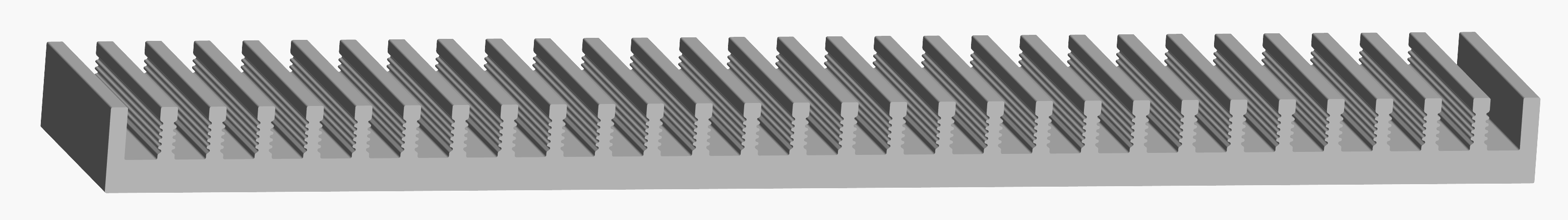

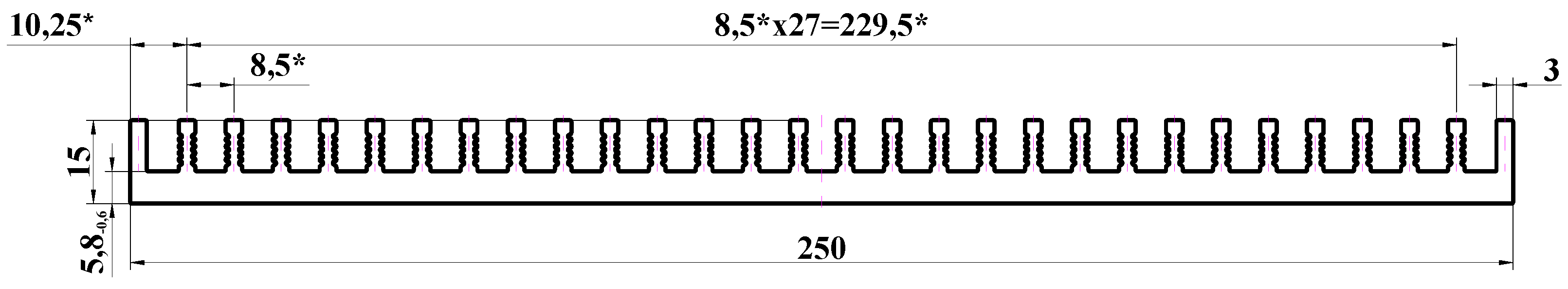

AB1110Габариты (ШхВ, мм) - 250 х 15
|
AB9025Габариты (ШхВ, мм) - 250 х 62
Пример сборки профиля AB9025 с вентиляторами 60х60:
|
||||||

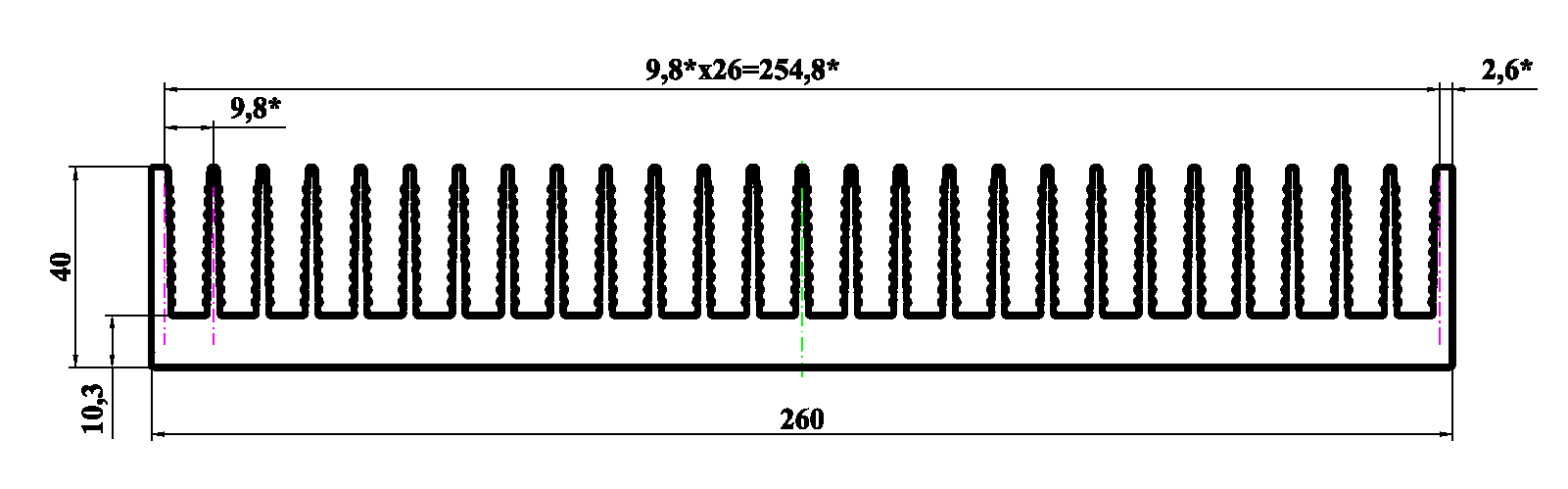

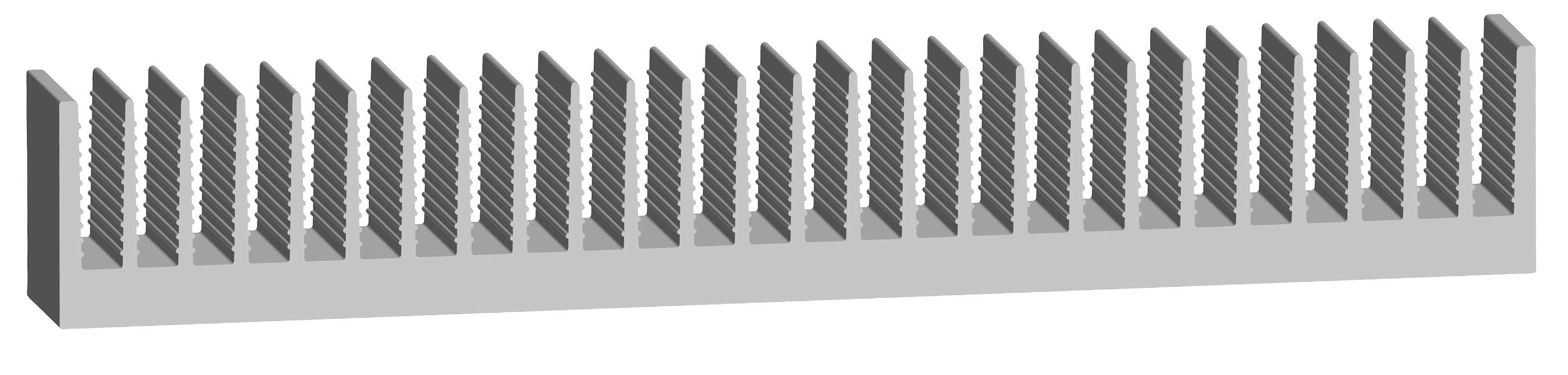

AB9013Габариты (ШхВ, мм) - 260 х 40
|

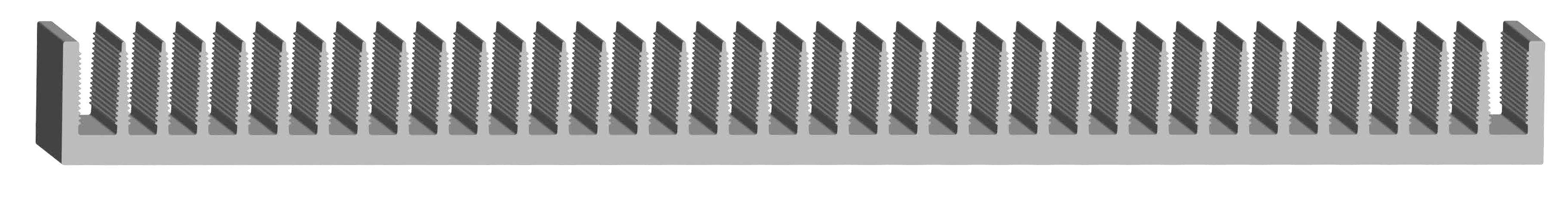

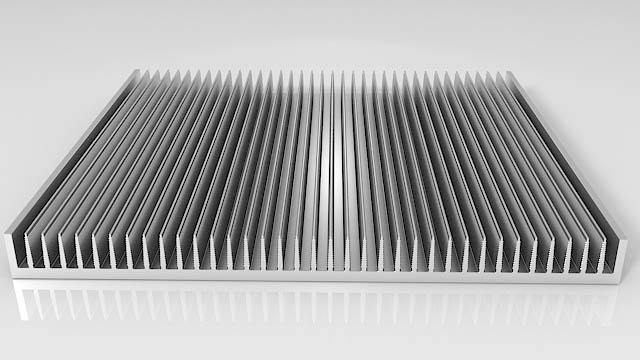

AB9028Габариты (ШхВ, мм) - 300 х 25
|
||||||
Силовой профиль
Профили в каталоге представлены в порядке возрастания внешних габаритов по ширине и высоте (ШхВ)

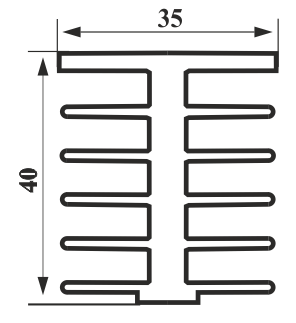

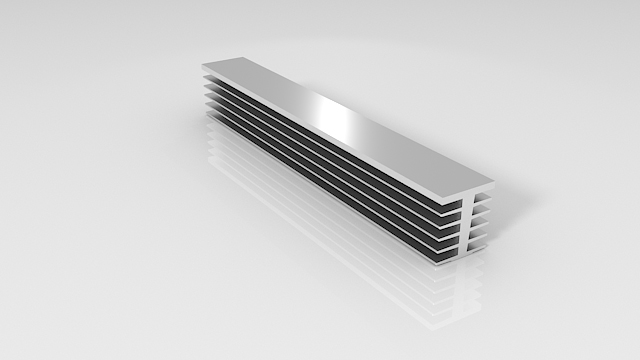

ПР264Габариты (ШхВ, мм) - 35 х 40
|

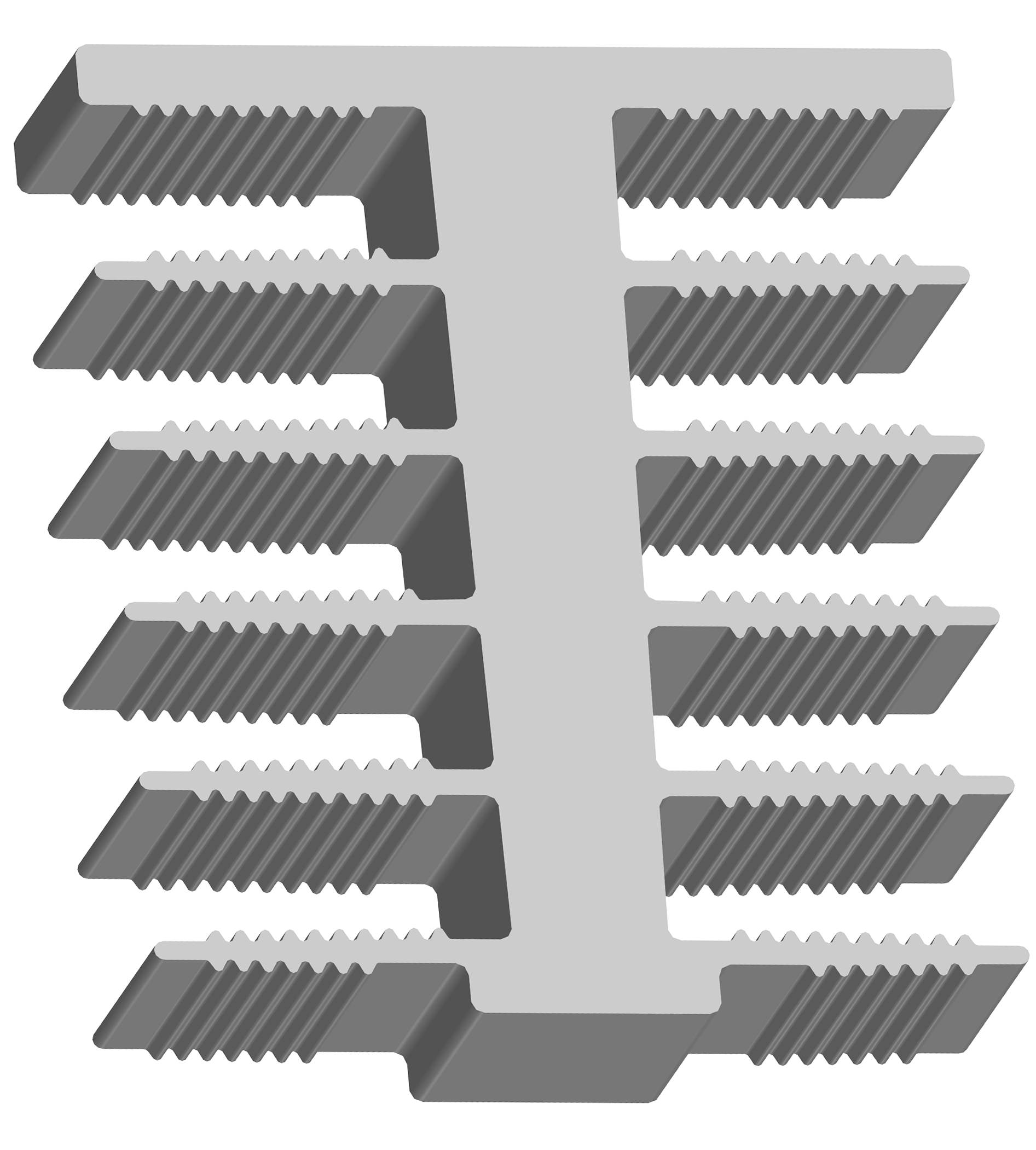

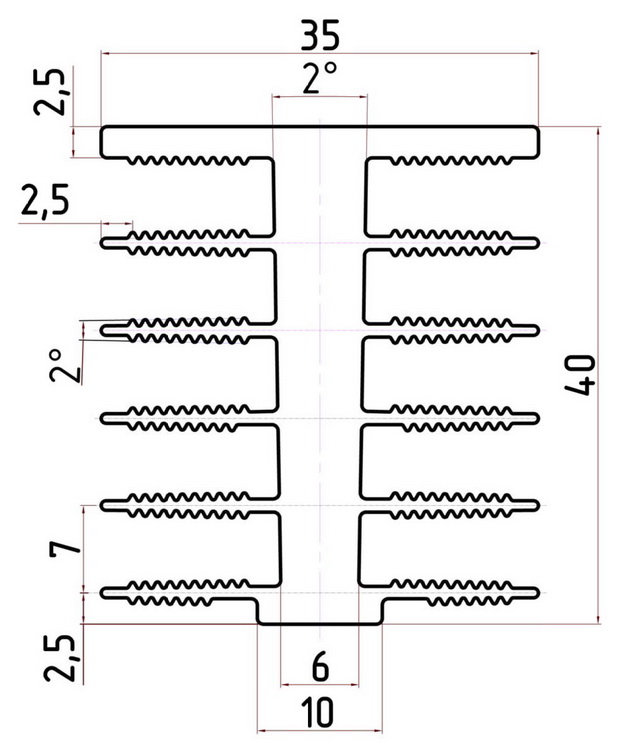

ПР264.2Габариты (ШхВ, мм) - 35 х 40
|
|

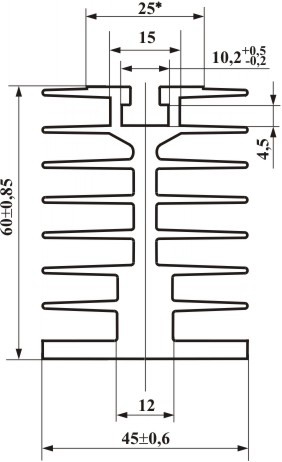

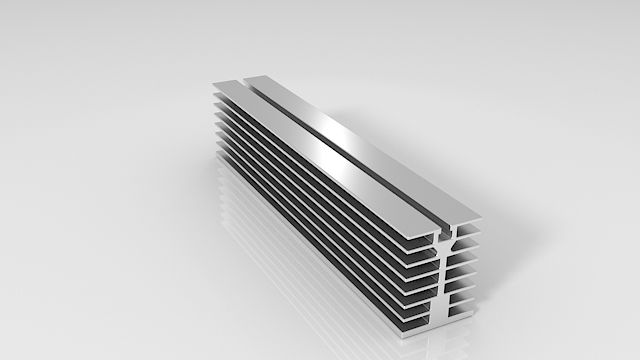

ПР220Габариты (ШхВ, мм) - 45 х 60
|

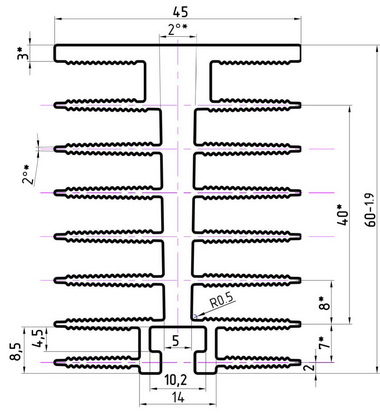

ПР220.2Габариты (ШхВ, мм) - 45 х 60
|
|

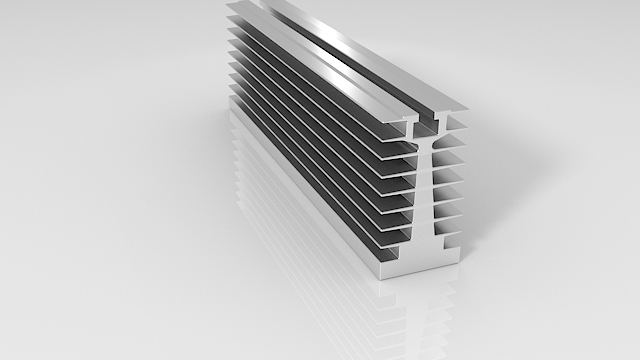

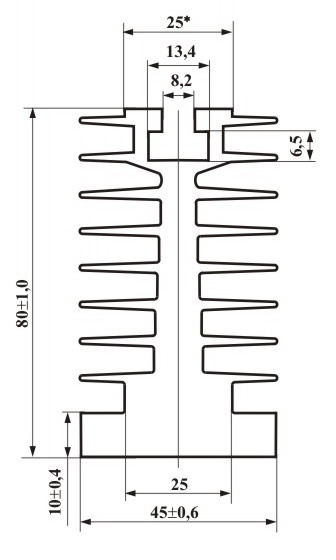

ПР155Габариты (ШхВ, мм) - 45 х 80
|

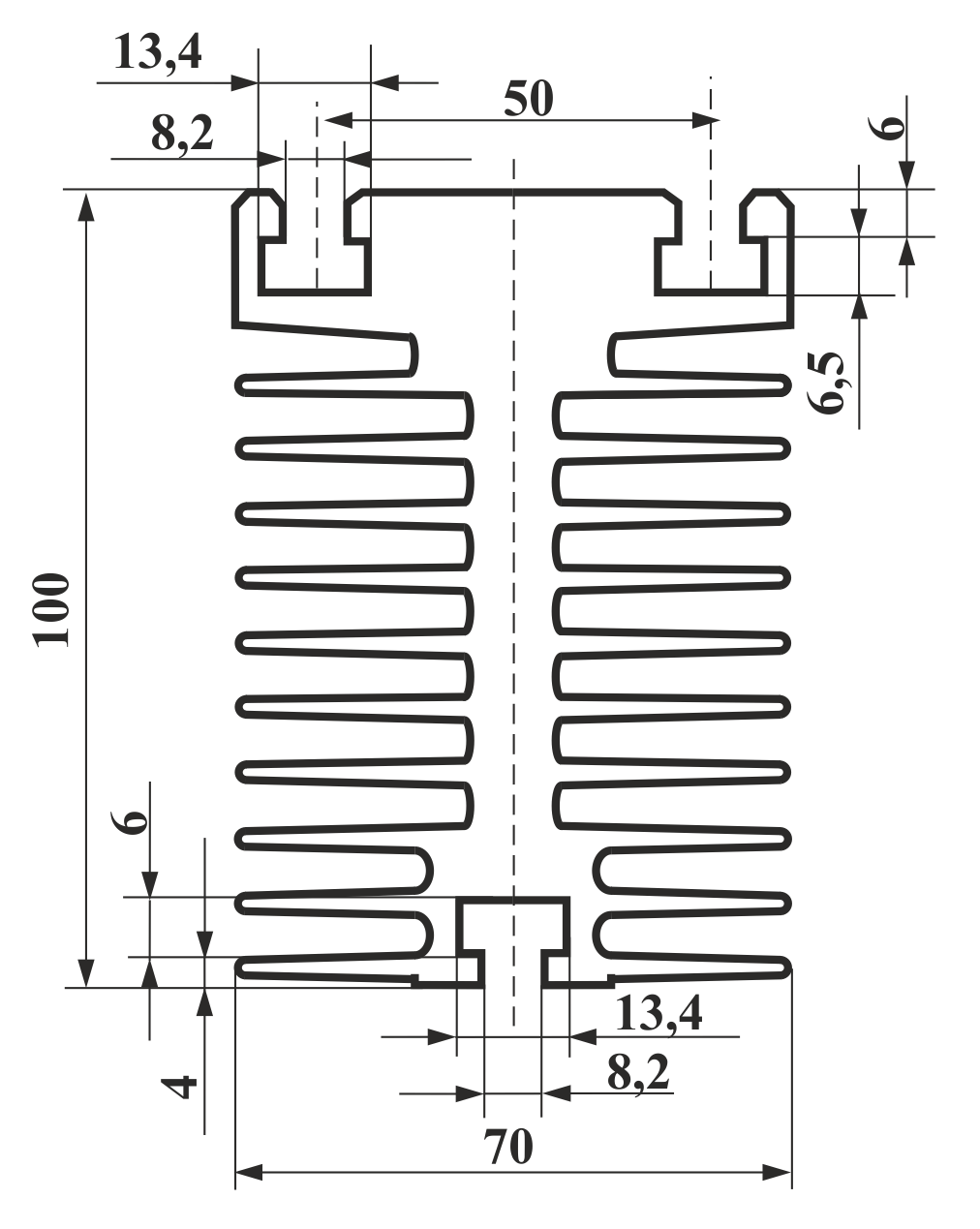

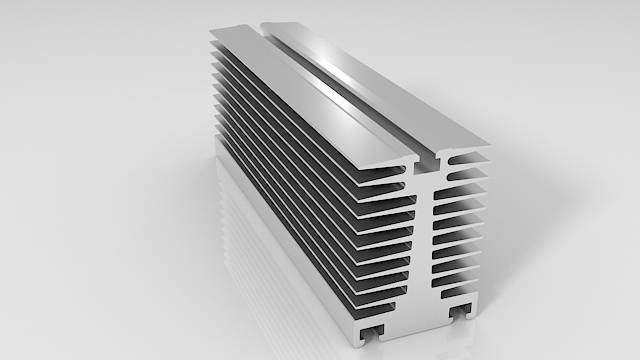

ПР221Габариты (ШхВ, мм) - 70 х 100
|
|
ПР503Cнят с производства и заменен на ПР503.2
|

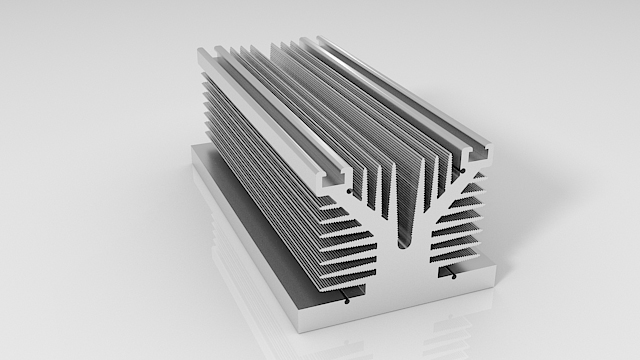

ПР503.2Габариты (ШхВ, мм) - 110 х 71,5
Посмотреть чертеж Профиль ПР503.2 с модулем и вентилятором
|
|

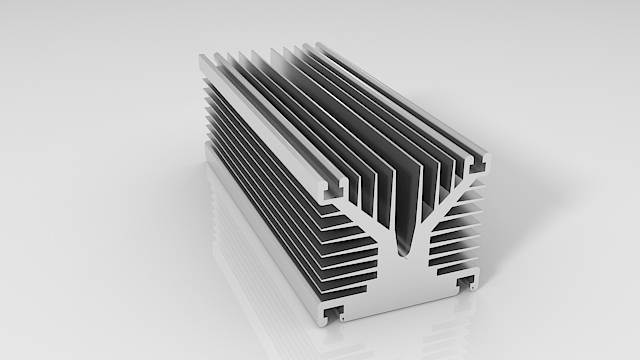

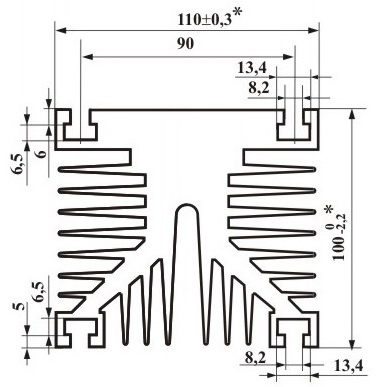

ПР157Габариты (ШхВ, мм) - 110 х 100
|
||
AB5015.2Cнят с производства и заменен на AB5015.3
|

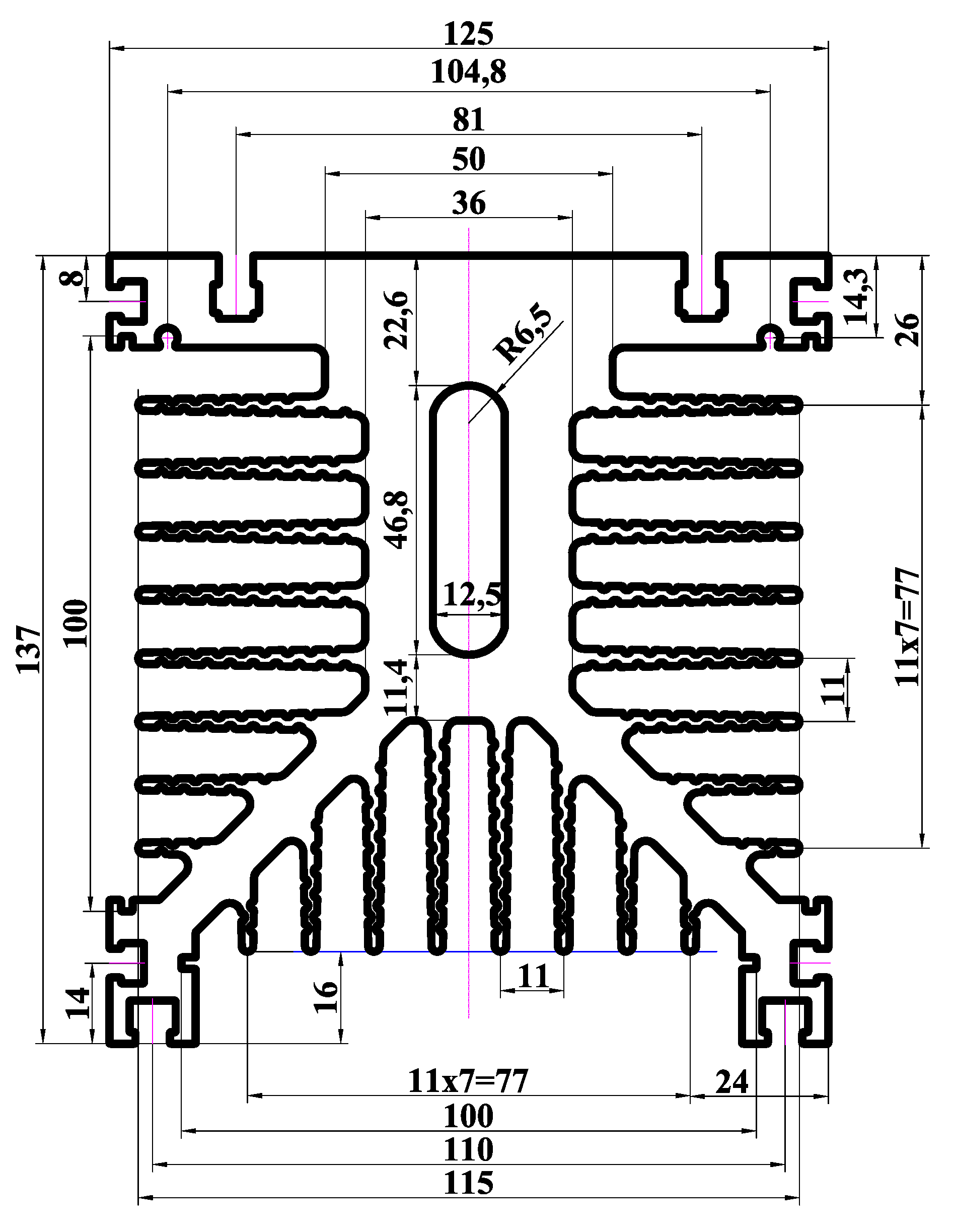

AB5015.3Габариты (ШхВ, мм) - 125 х 137
Посмотреть тепловой график (естественное охлаждение) Профиль AB5015.3 с вентилятором
|
|

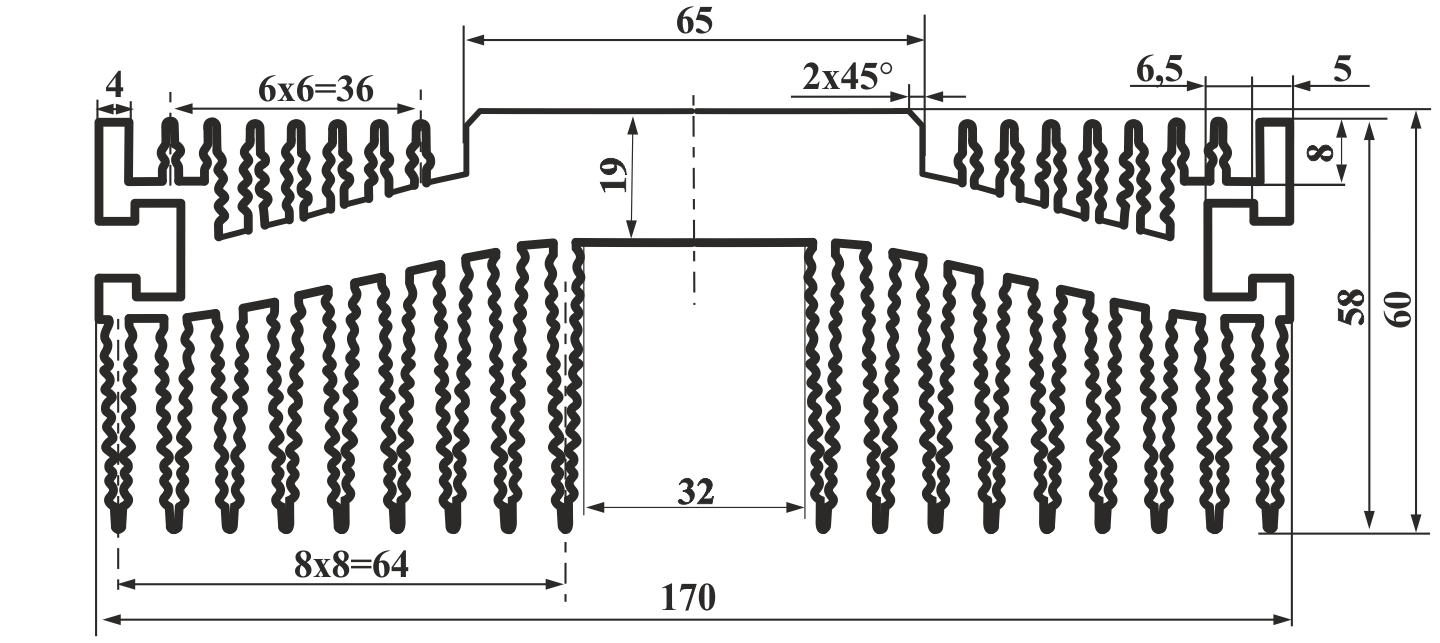

ПР265Cнят с производства и заменен на ПР265.2
|

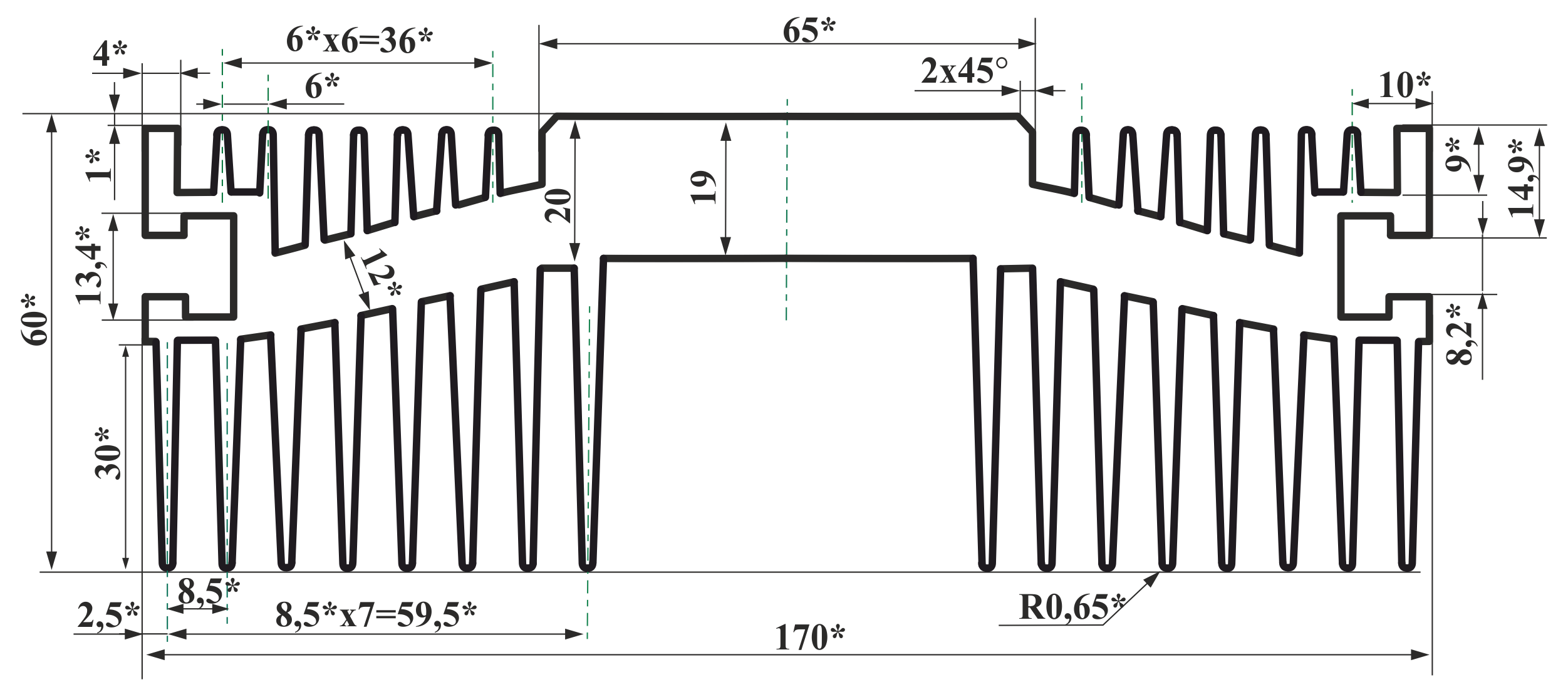

ПР265.2Габариты (ШхВ, мм) - 170 х 60
|
|

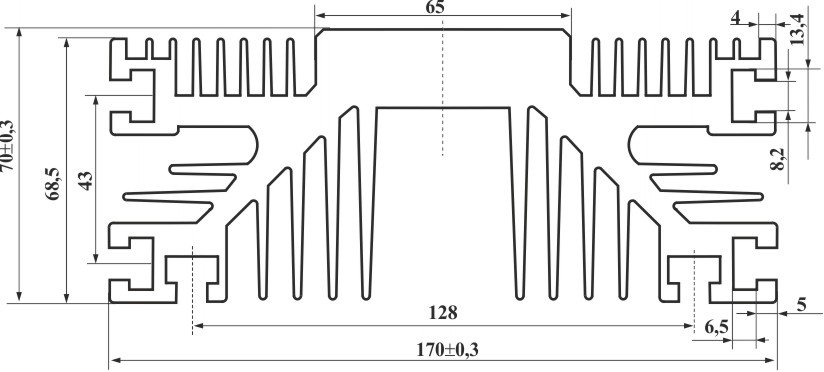

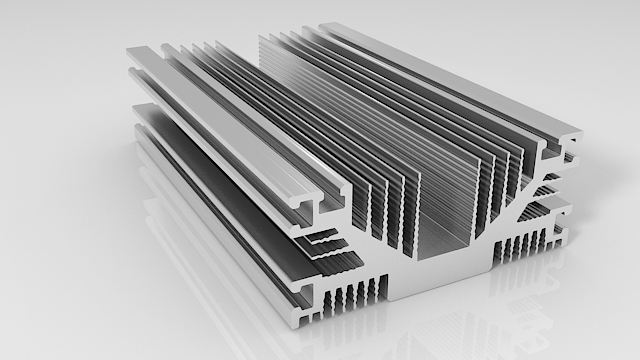

ПР223Габариты (ШхВ, мм) - 170 х 70
|

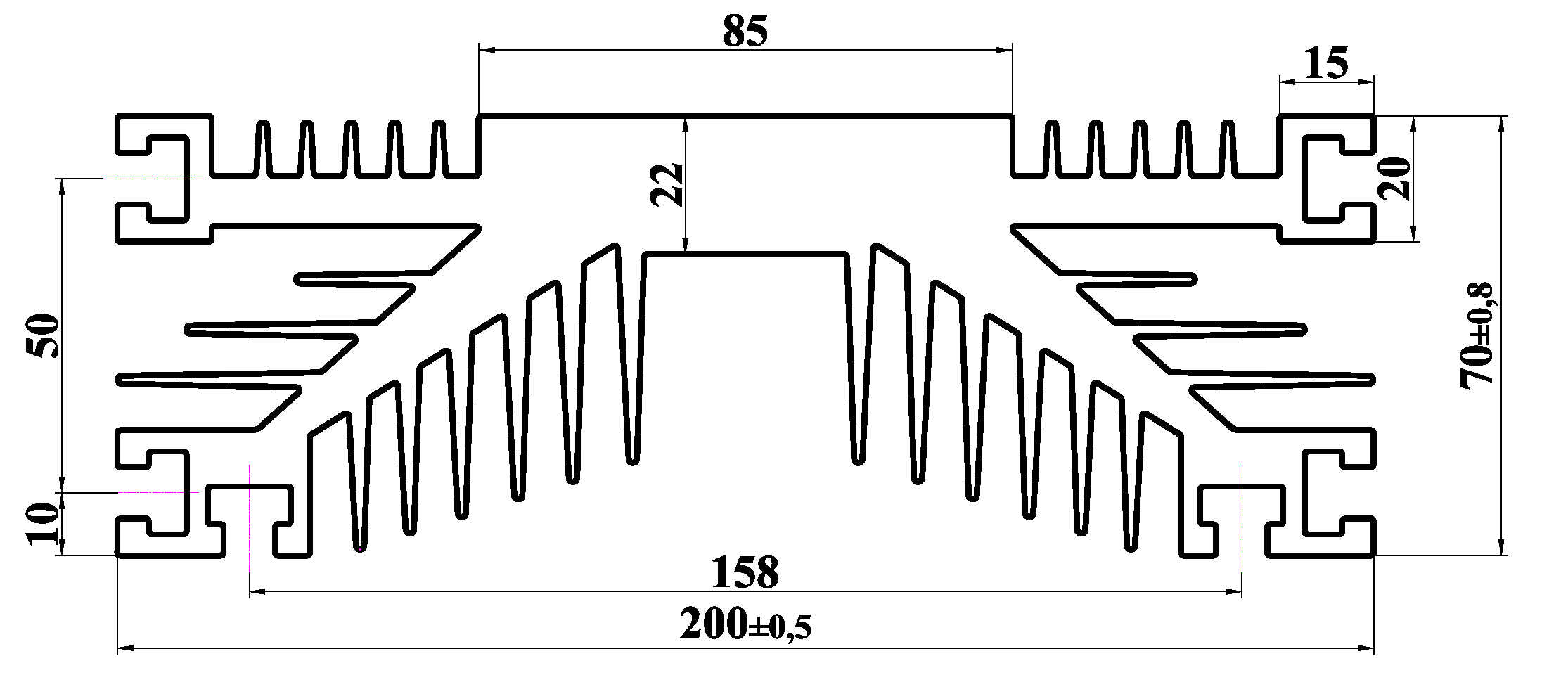

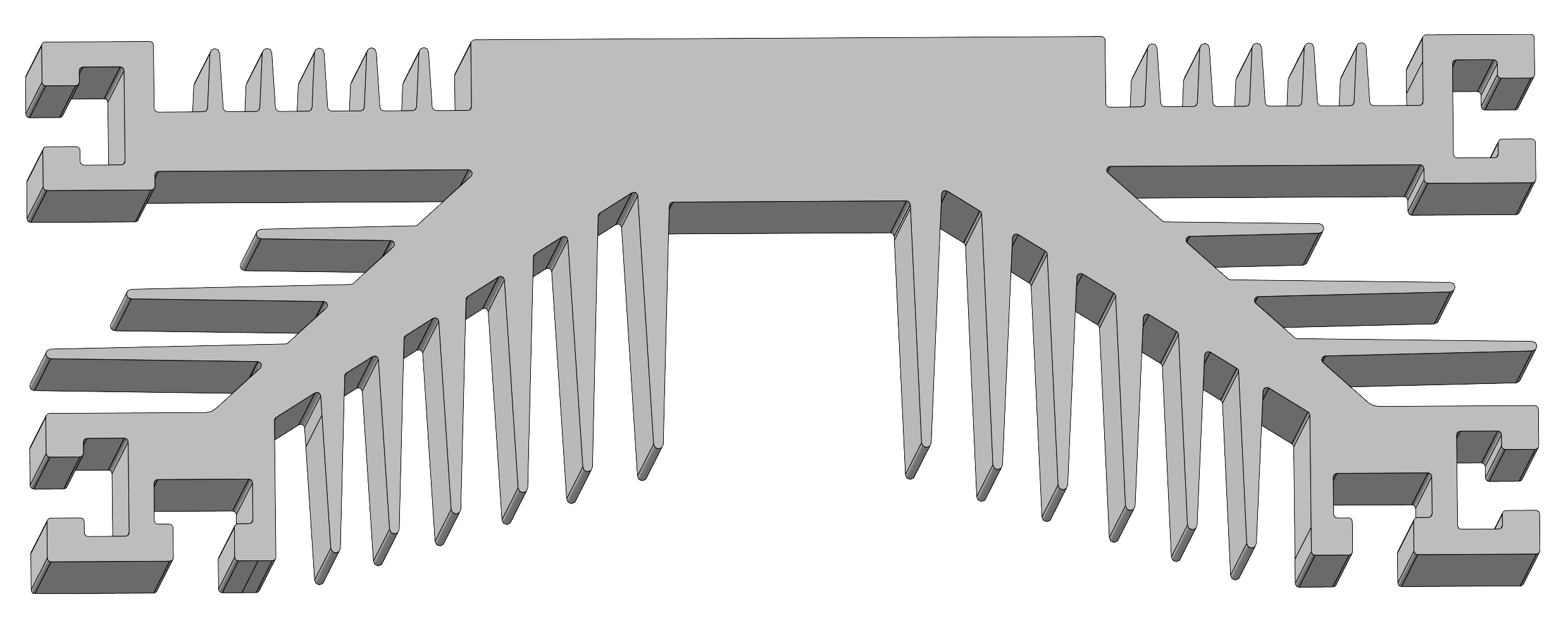

ПР224Габариты (ШхВ, мм) - 200 х 70
|
|
