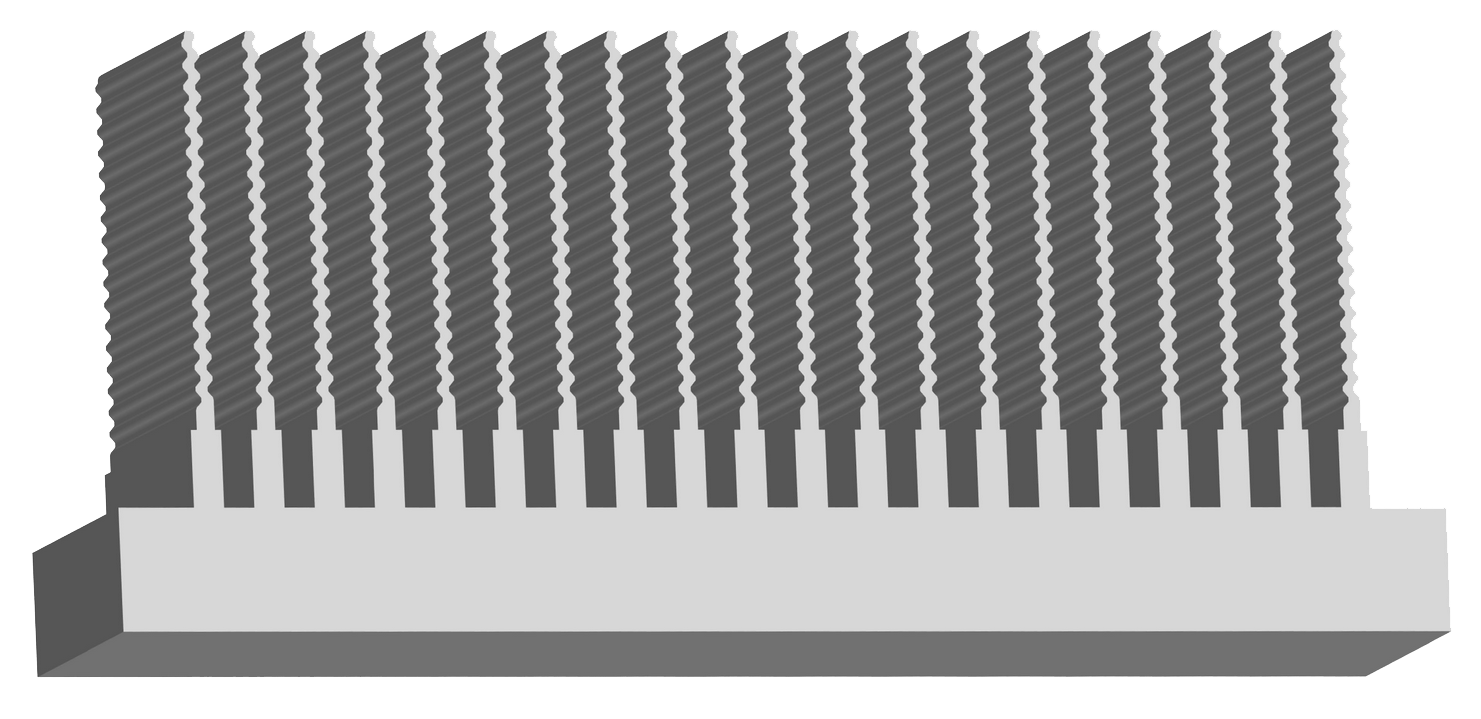

Высокоэффективные охладители с запрессованными ребрами типа O57 воздушной системы охлаждения
для всех типов силовых модулей
Область применения:
одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием
Основные особенности:
- конструкция оптимизирована для естественного и принудительного охлаждения
- возможность размещения и охлаждения группы модулей на одном охладителе
- высокая эффективность охлаждения с оптимальным соотношением эффективность/объем
- запрессованные ребра из алюминиевого сплава, устойчивого к коррозии
- малый вес
- габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика
- подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям
Типовое обозначение охладителя типа O57: O57 / L / B / A+C / N, где:
| L | Длина охладителя, мм | 100 ÷ 1000 |
| A | Высота основания охладителя, мм | 16 ÷ 60 |
| B | Ширина охладителя, мм | 100 ÷ 500 |
| C | Высота ребра, мм | 40 ÷ 100 |
| H | Общая высота охладителя, мм | 56 ÷ 160 |
| N | Количество ребер охладителя | В зависимости от ширины охладителя c шагом ОТ 9 мм (просвет между ребрами ОТ 4 мм ) |
| Длина охладителя определяется заказчиком, но не более 1000 мм | ||
|
При ширине охладителя более 350 мм и просвете между рёбрами 4 мм |
||
Основные характеристики:
| Параметр | О57 | Примечание |
| Охлаждение | воздушное | Указанные значения приведены для типового охладителя O57/300/300/23+62/23 * |
| Масса, кг | 9,2 | |

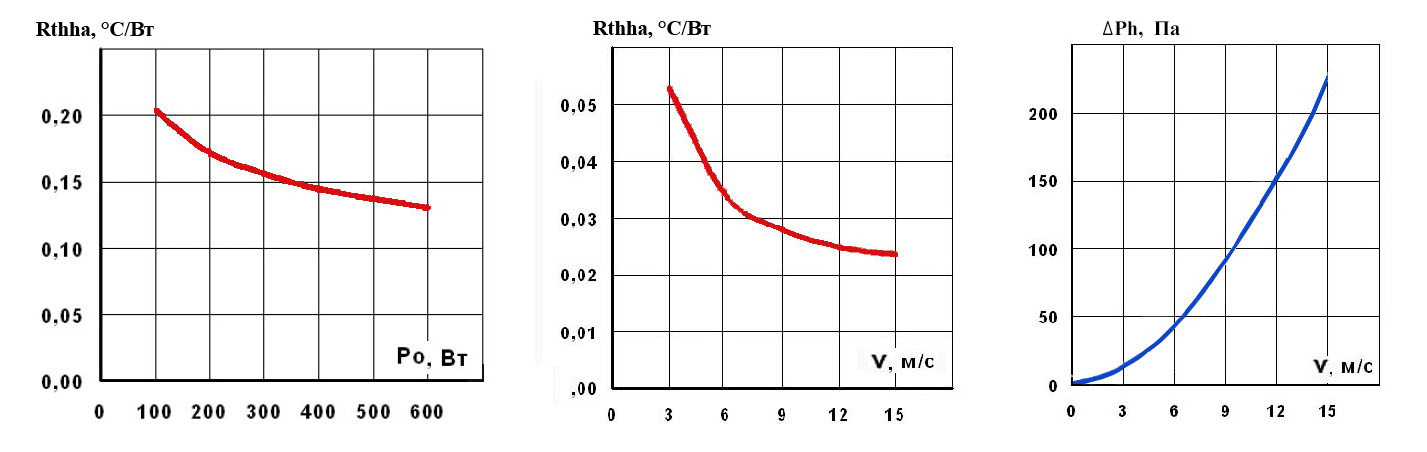

| Тепловое сопротивление Rth(h-a), °C/Вт (Мощность рассеивания Pf, Вт) естественное охлаждение |
0,208 (350) | |
| Тепловое сопротивление Rth(h-a), °C/Вт принудительное охлаждение (Vcfh=6 м/с) |
0,060 | |
| Перепад давления ΔPh, Па (Vcfh=6 м/с) |
43 | |
| * - возможно изготовление этого охладителя с 28, 31 или 33 ребрами | ||
