 !!! Теперь мы работаем и с физическими лицами. Подробности на сайте 1radcom.ru , по е-mail: 1radcom@mail.ru и телефону (921) 553-23-11 !!!

Корпус-радиаторы для светодиодных светильников

Доступны бесплатные образцы для испытаний.

Режем профиль (заготовки) в размер заказчика

(толщина режущего инструмента 5 мм; точность резки  ± 0,5 мм; стоимость реза 30,0 руб)

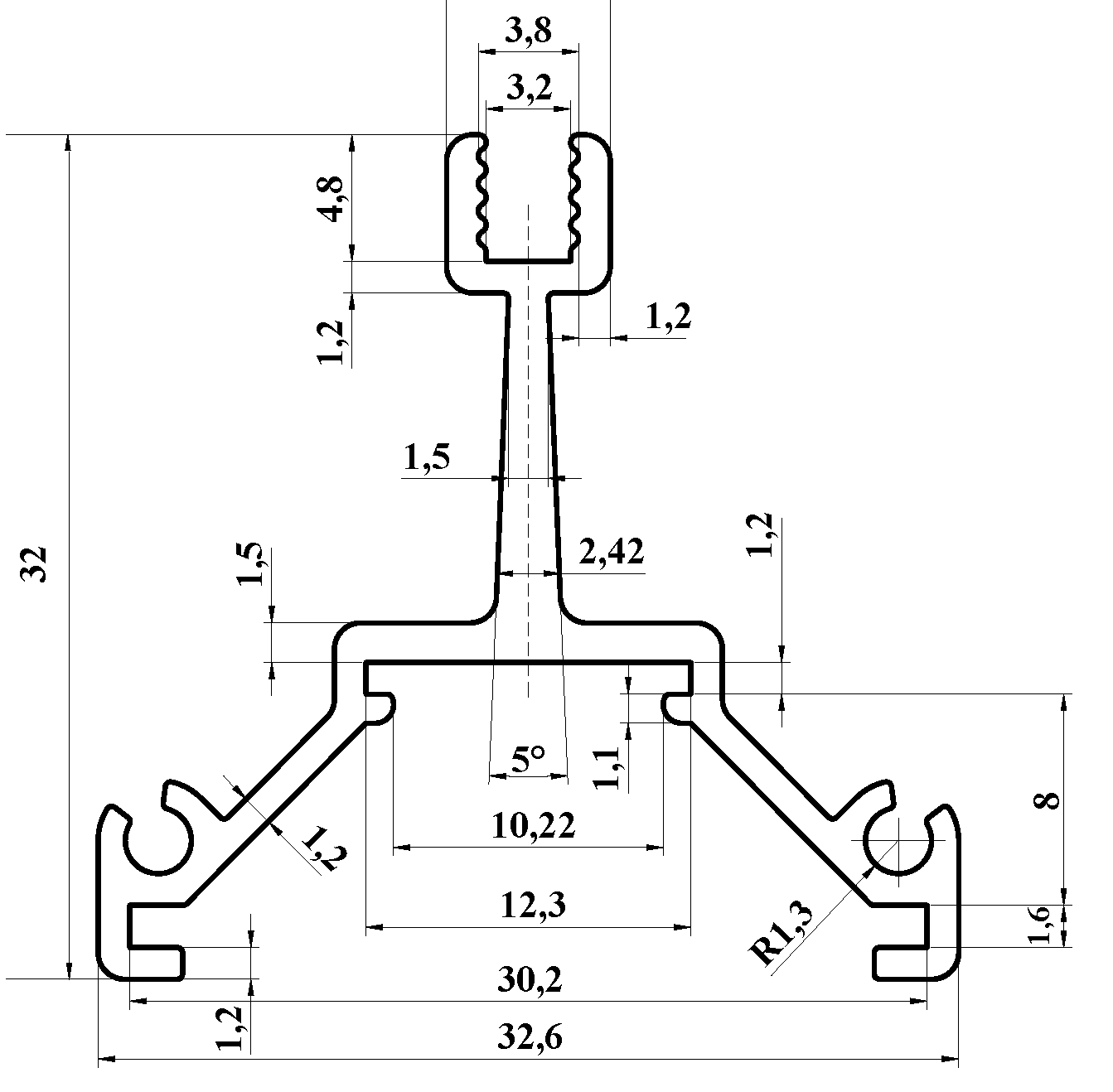

ABK007

Вес 1 м пог. - 0,35 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,03 м пог.
1 метр профиля рассеивает 50 Вт тепла при температуре до 50С

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK007

Посмотреть чертеж

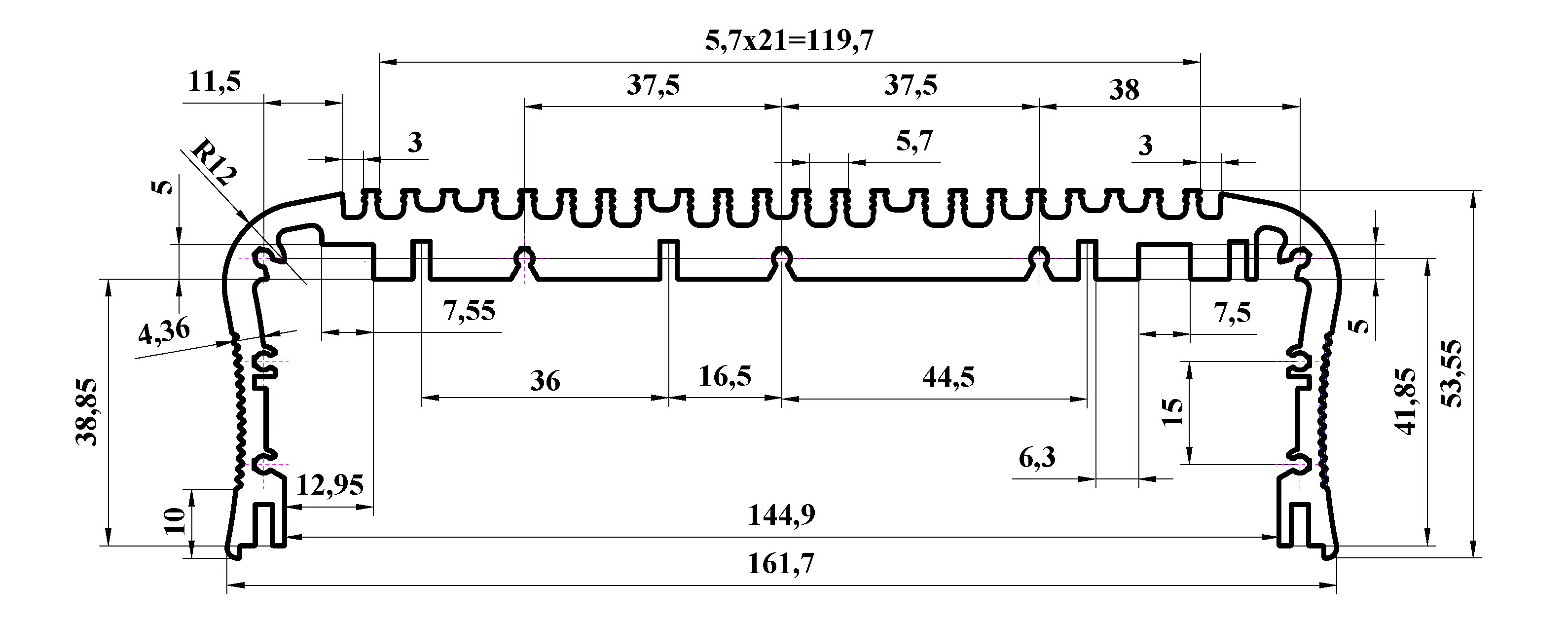

ABK006

Вес 1 м пог. - 4,72 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK006

Посмотреть чертеж

ABK002

Вес 1 м пог. - 2,85 кг
материал - Сплав АД31 ГОСТ 4784-2019

Корпус-радиатор ABK002 спроектирован для
стандарта 2х6 (STRADA-IP-2X6) и ему подобных,
STRADELLA-IP-16.

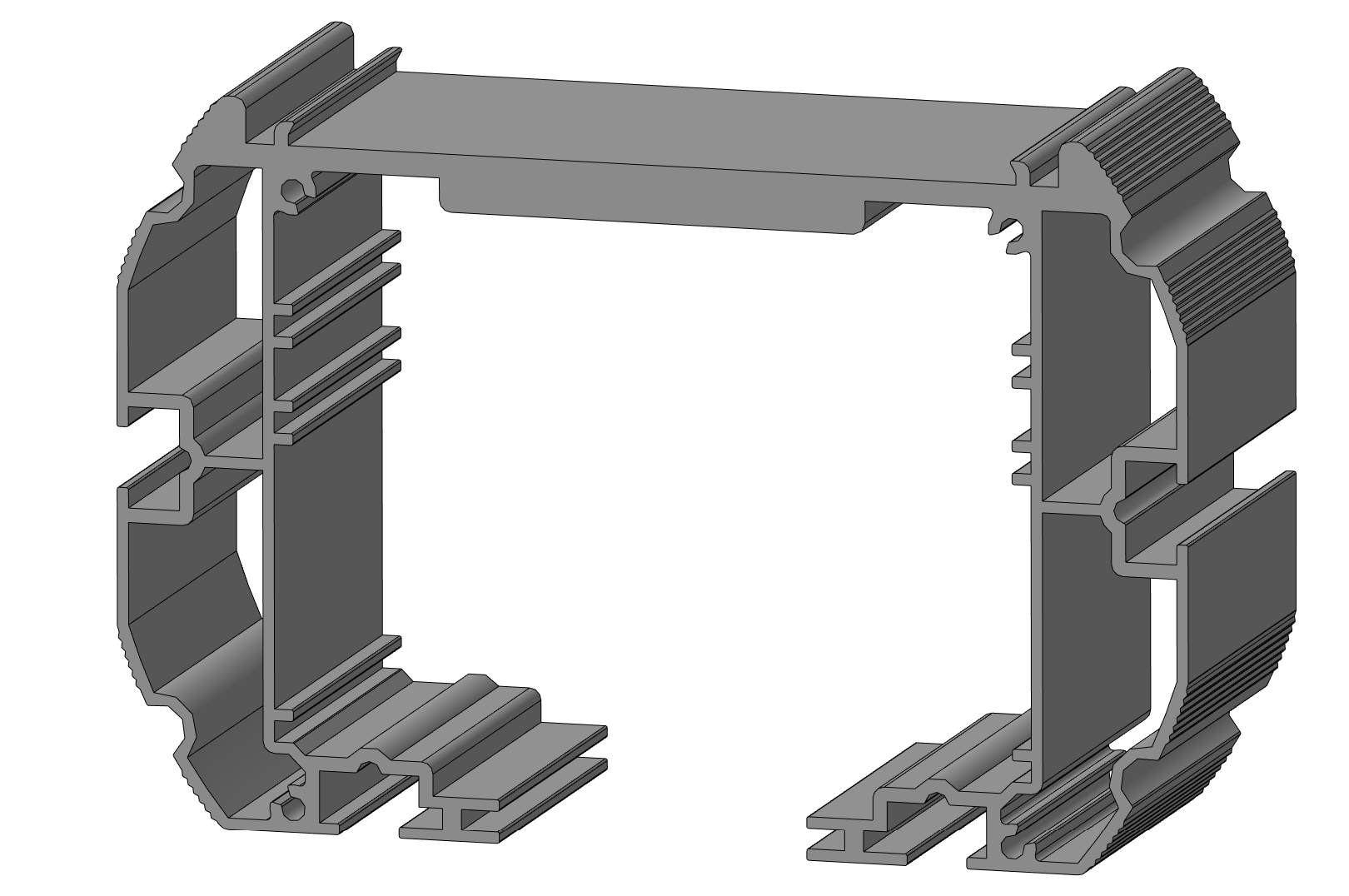

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK002

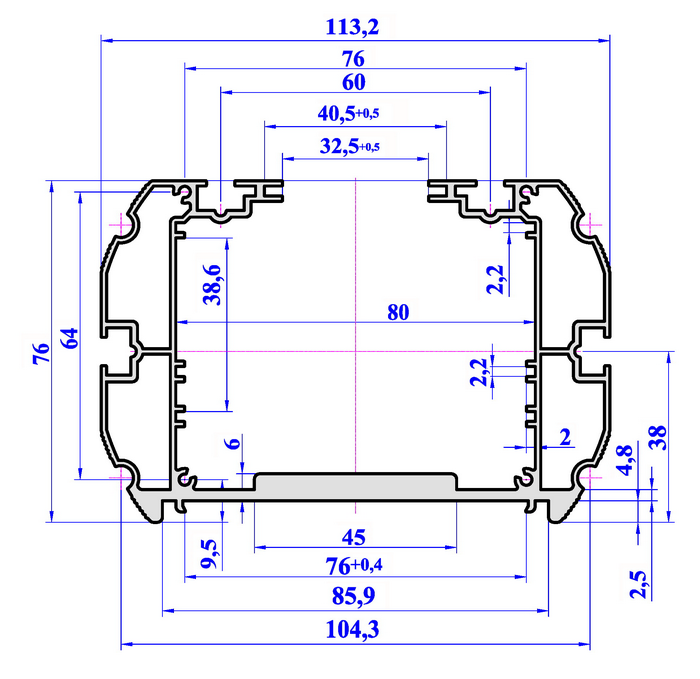

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK002, эскиз

Посмотреть чертеж

ABK005.2

Вес 1 м пог. - 3,13 кг
материал - Сплав АД31 ГОСТ 4784-2019

Корпус-радиатор ABK005.2 спроектирован для для линз STRADA-2X2MX, STRADA-IP-8MX3, STRADELLA-IP-28, STRADELLA-IP-16 и СОВ-ов с линзами типа STELL.

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK005.2

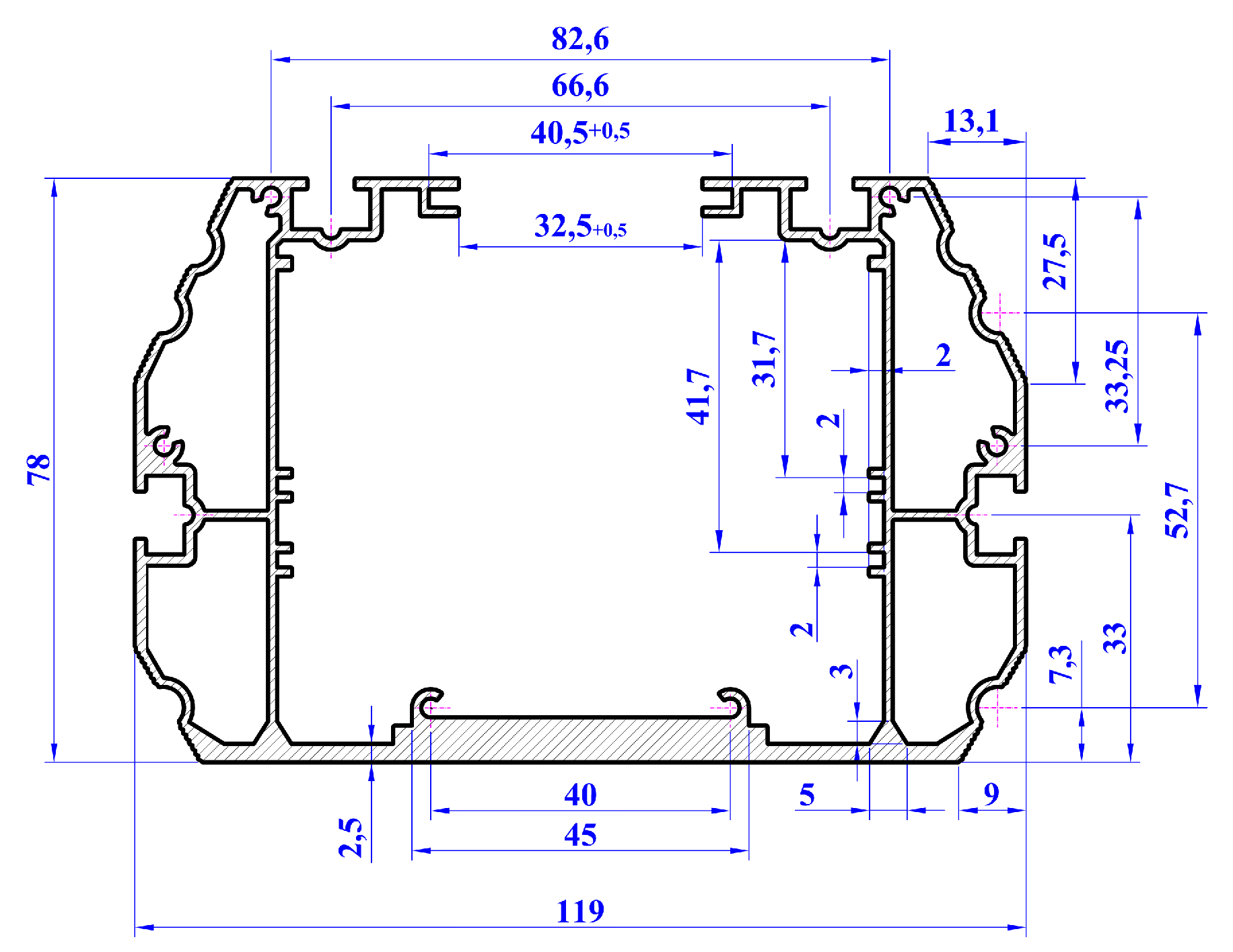

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK005.2 с консолью

Посмотреть чертеж

Мы специально создали незамкнутый контур корпуса светильника на базе ABK002 и ABK005.2 для того, чтобы значительно повысить его теплоотдачу.
А герметичность светильника IP65, IP66 можно получить с помощью гермоввода проводов под линзу через корпус и герметичного драйвера/источника питания.

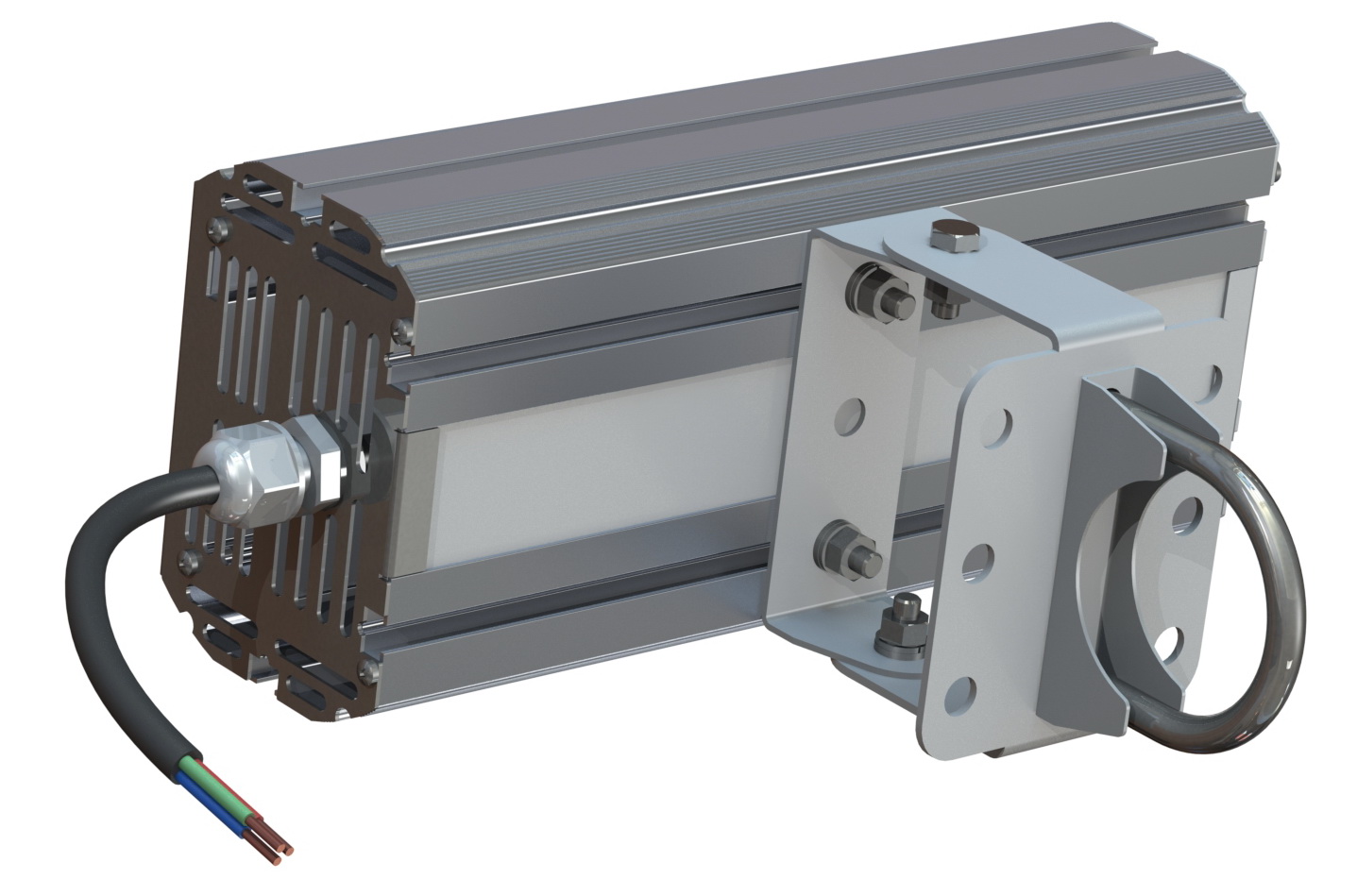

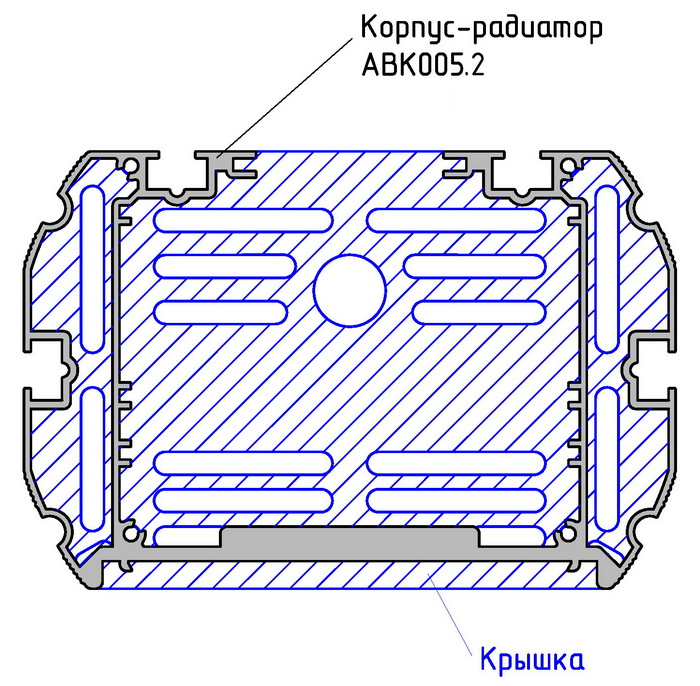

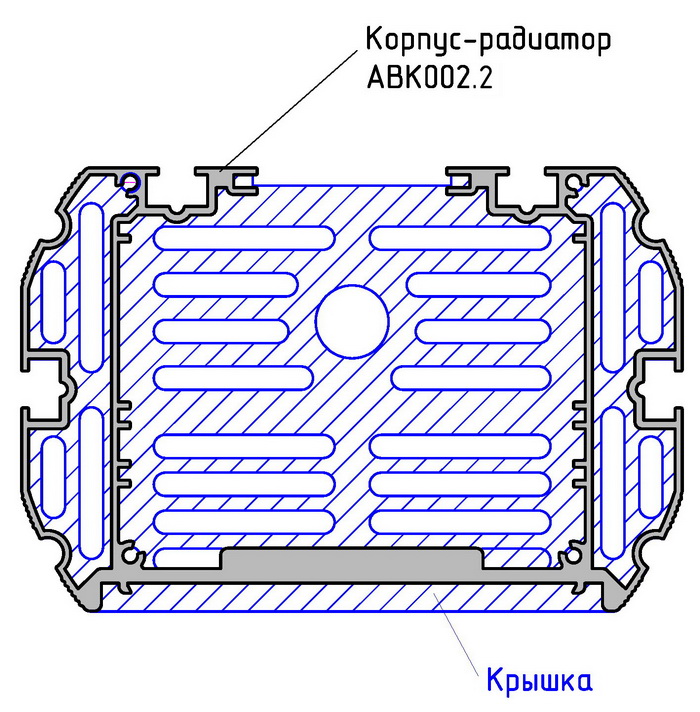

ЛИГРА - ABK002 с крышкой ЛИГРА - ABK002 с крышкой и кронштейном ЛИГРА - ABK005.2 с крышкой

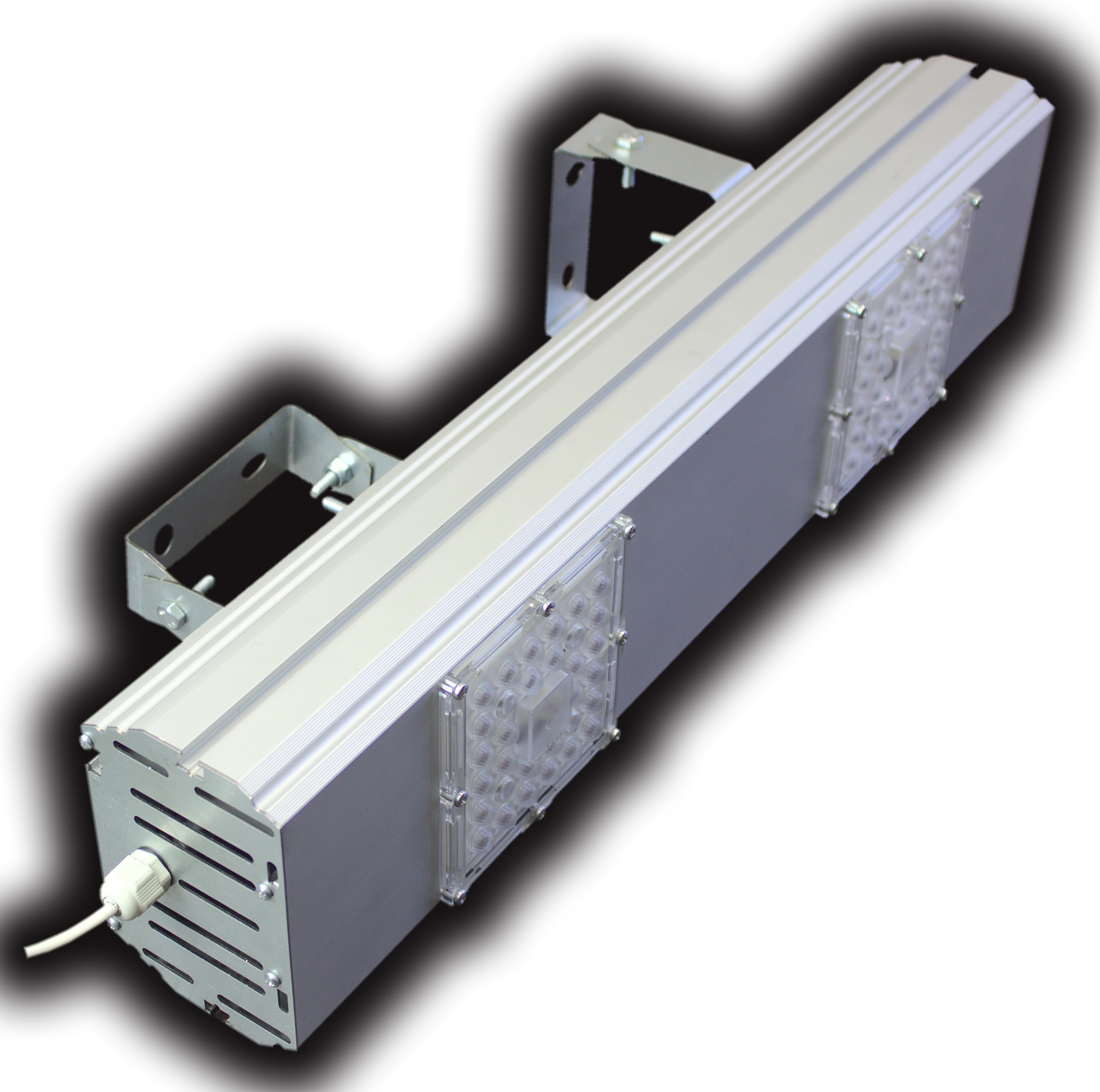

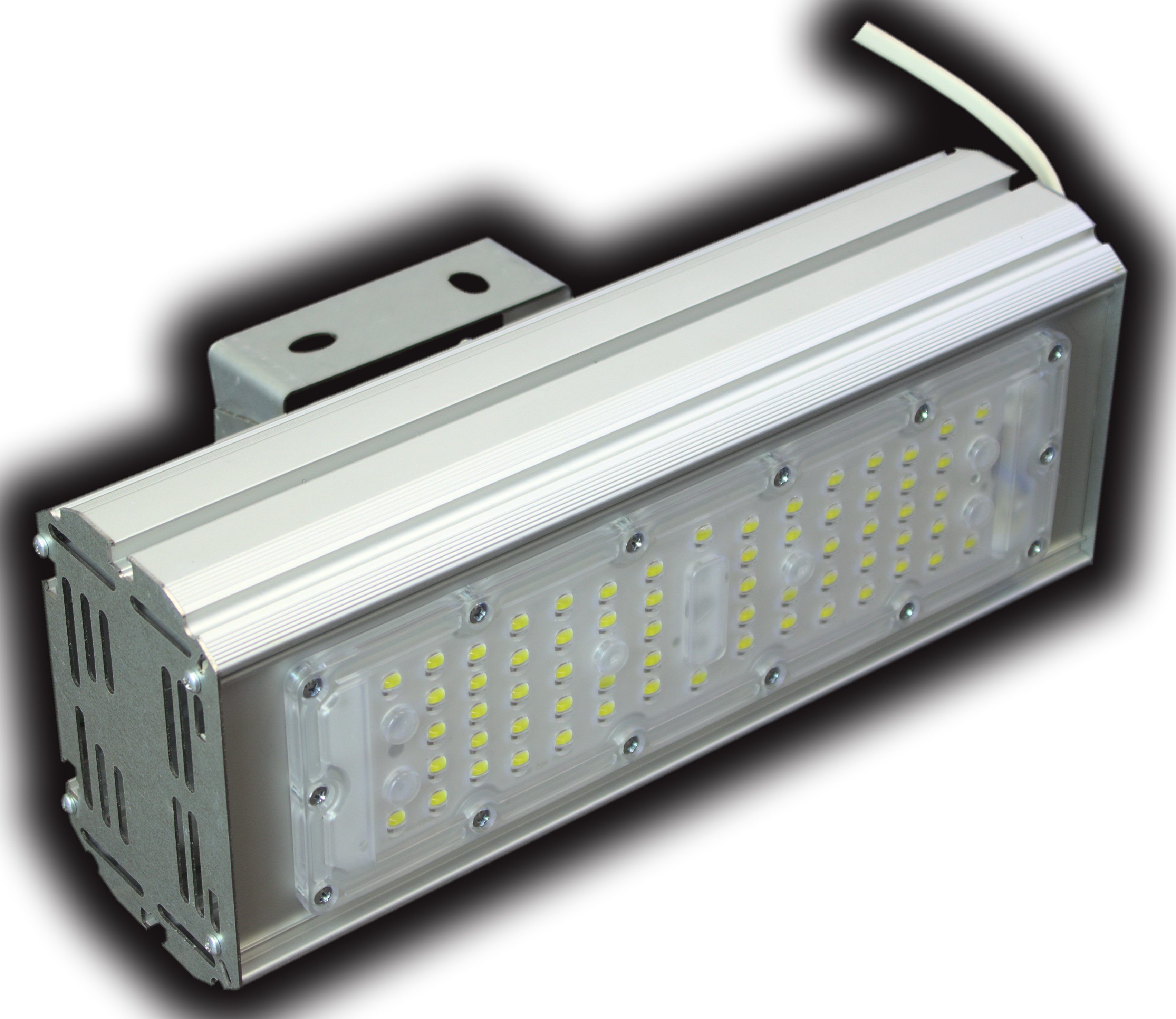

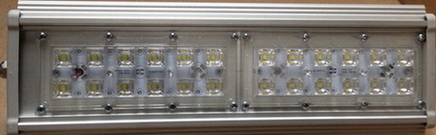

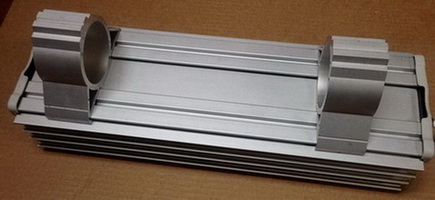

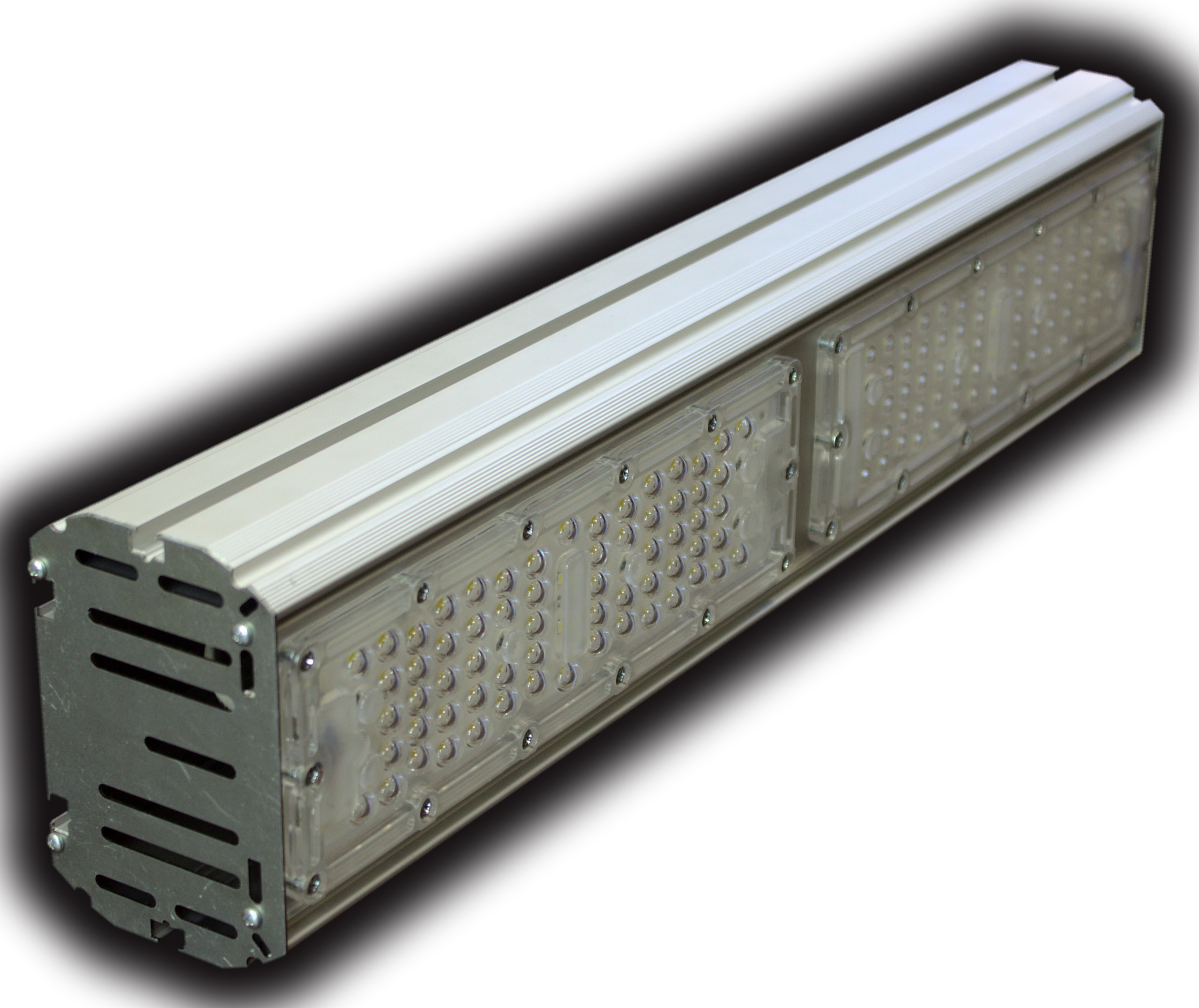

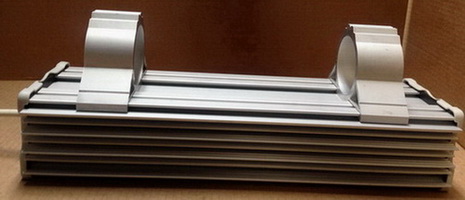

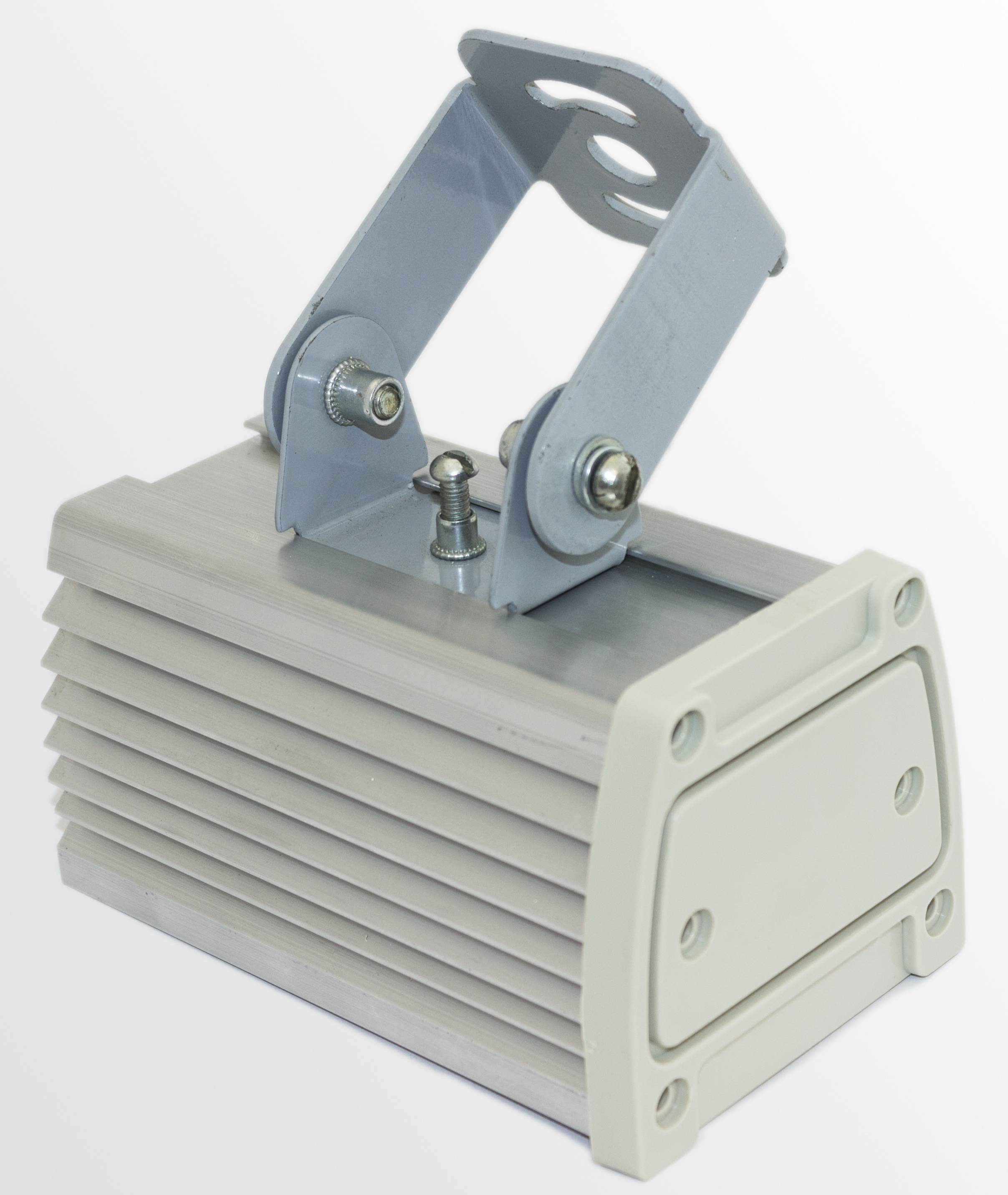

Фото светильников на базе профилей ABK002 и ABK005.2:

ЛИГРА - ABK002 с крышкой и кронштейном ЛИГРА - ABK005.2 с крышкой ЛИГРА - ABK005.2 с крышкой

Больше фото светильников - здесь

Консоль ABK-K02

Вес 1 м пог. - 2,27 кг
материал - Сплав АД31 ГОСТ 4784-2019

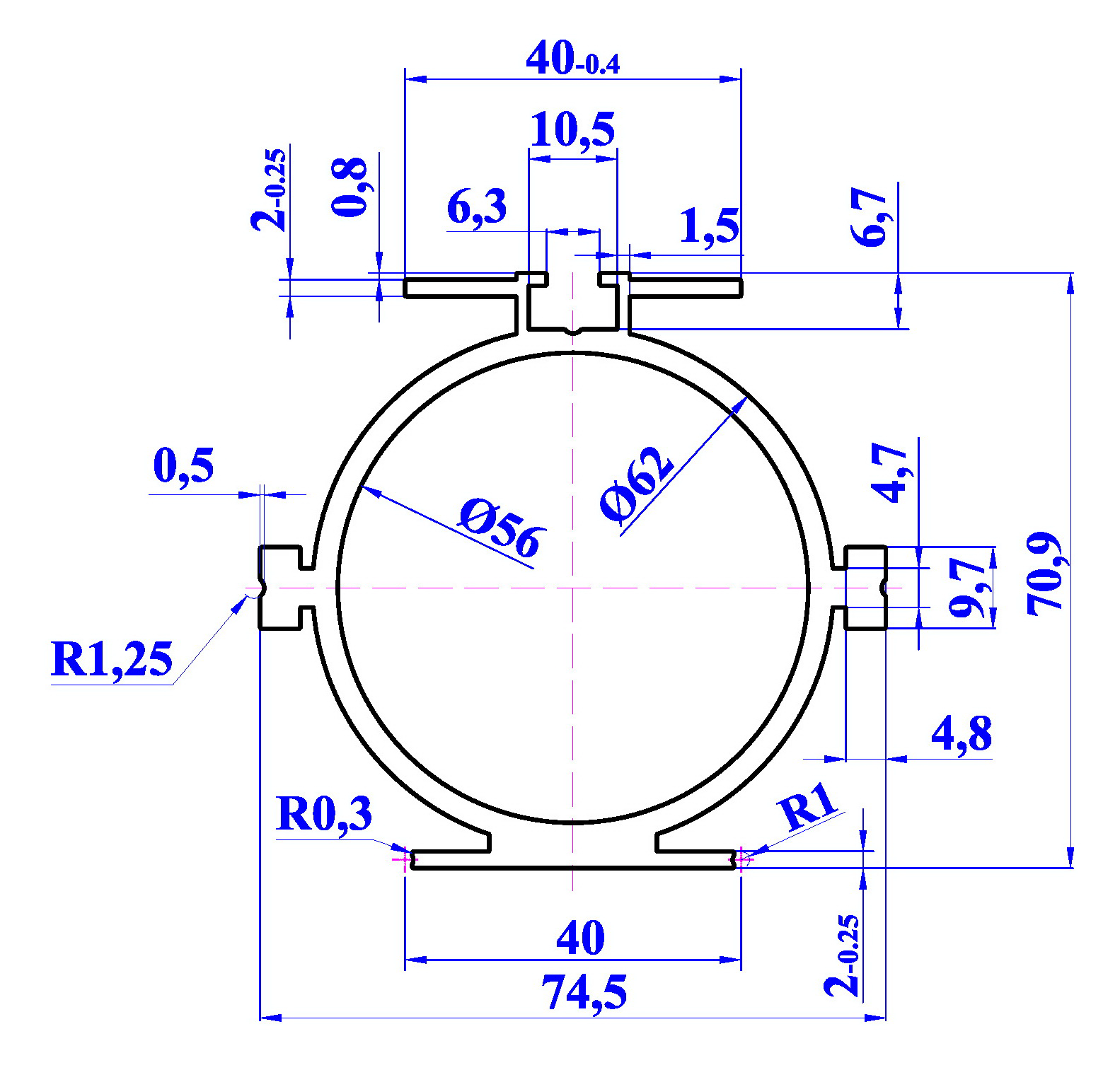

ЛИГРА - Консоль ABK-K02

Посмотреть чертеж

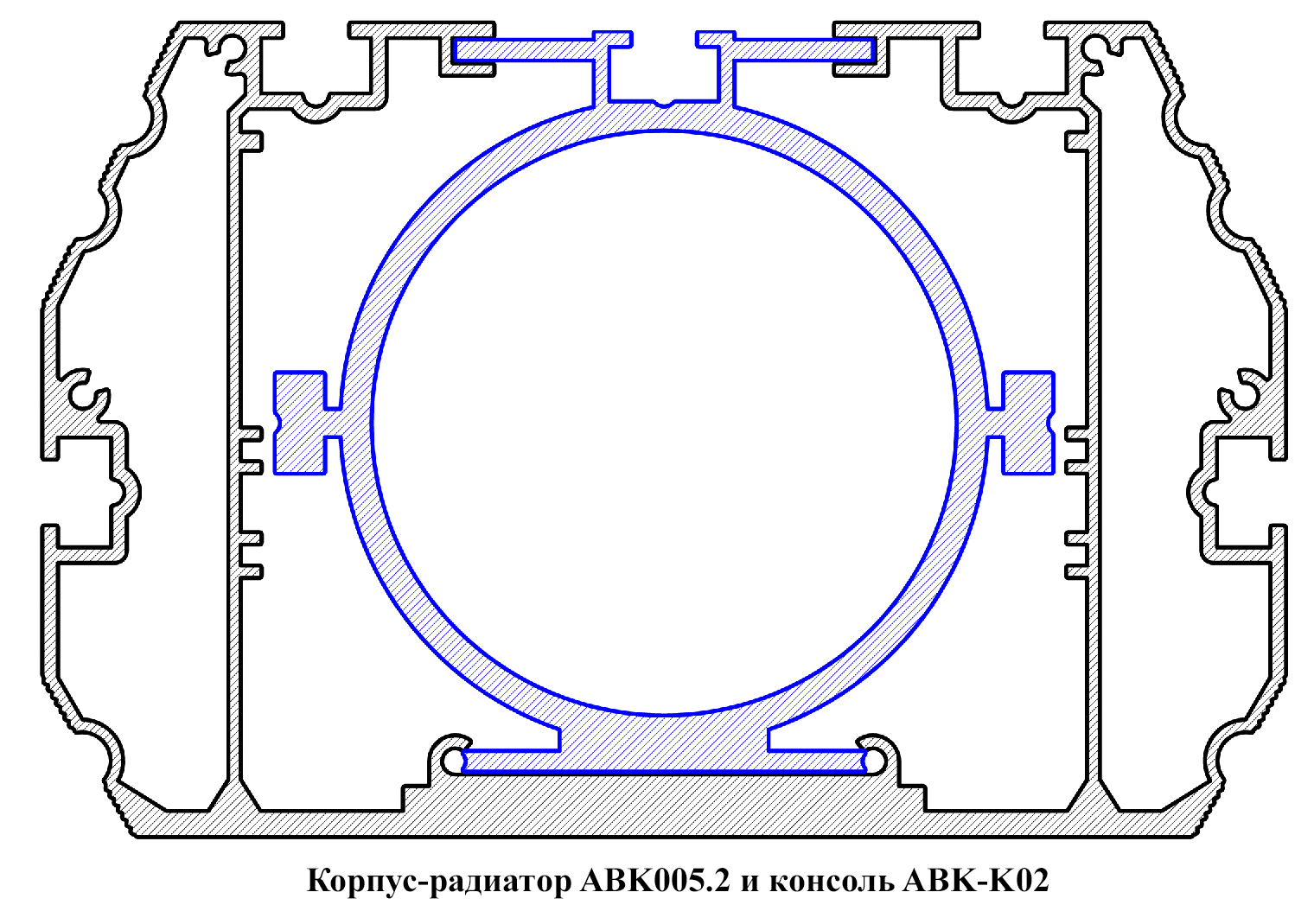

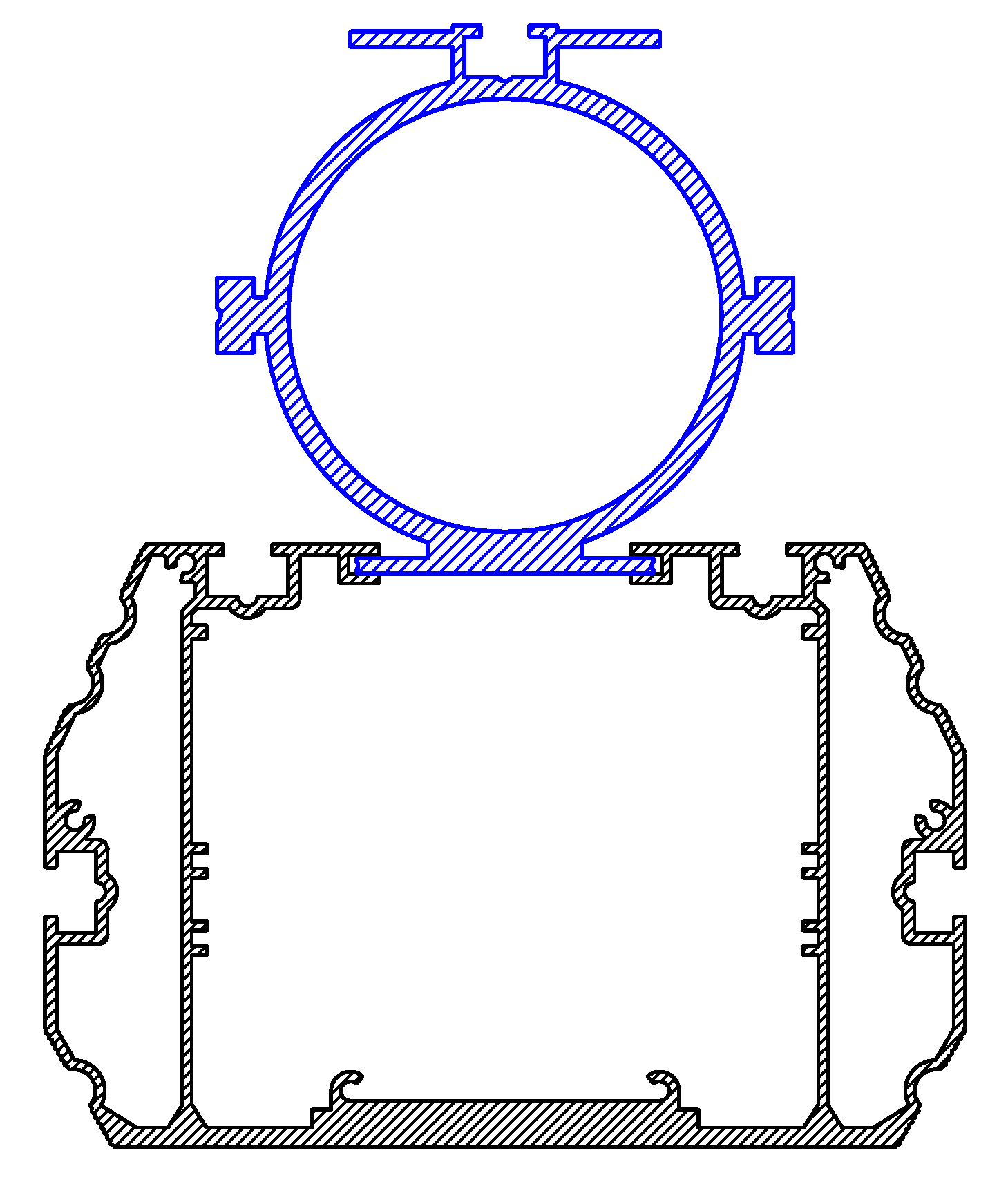

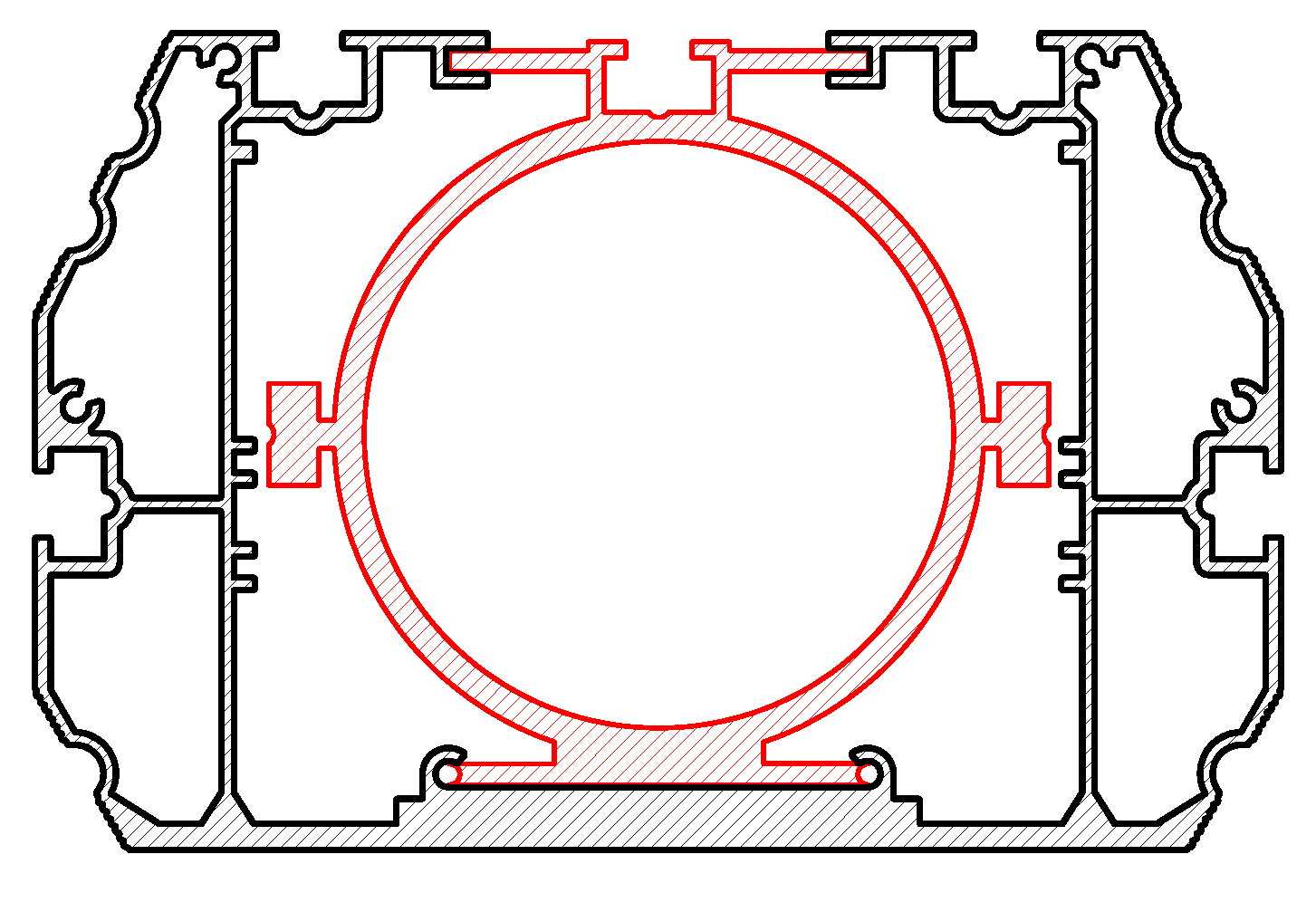

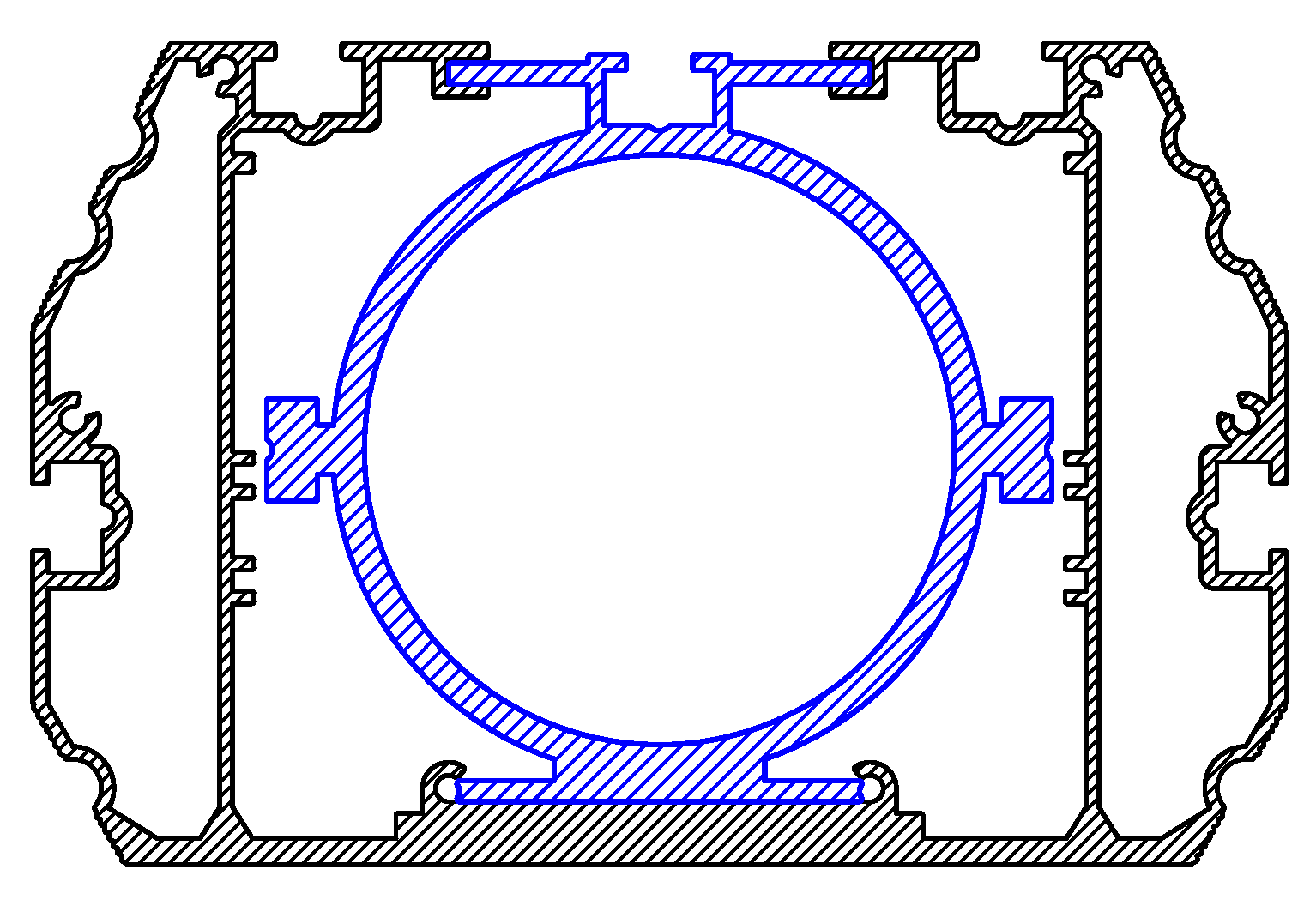

Варианты крепления консоли ABK-K02 и корпус-радиатора ABK005.2:

ЛИГРА - Консоль и ABK005.2

оигра - Консоль ABK-K02 и ABK005.2

ABK-001

Вес 1 м пог. - 4,6 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,0 м

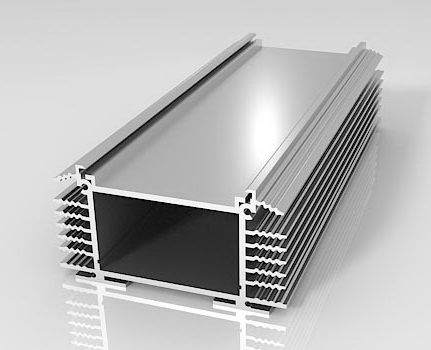

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK001

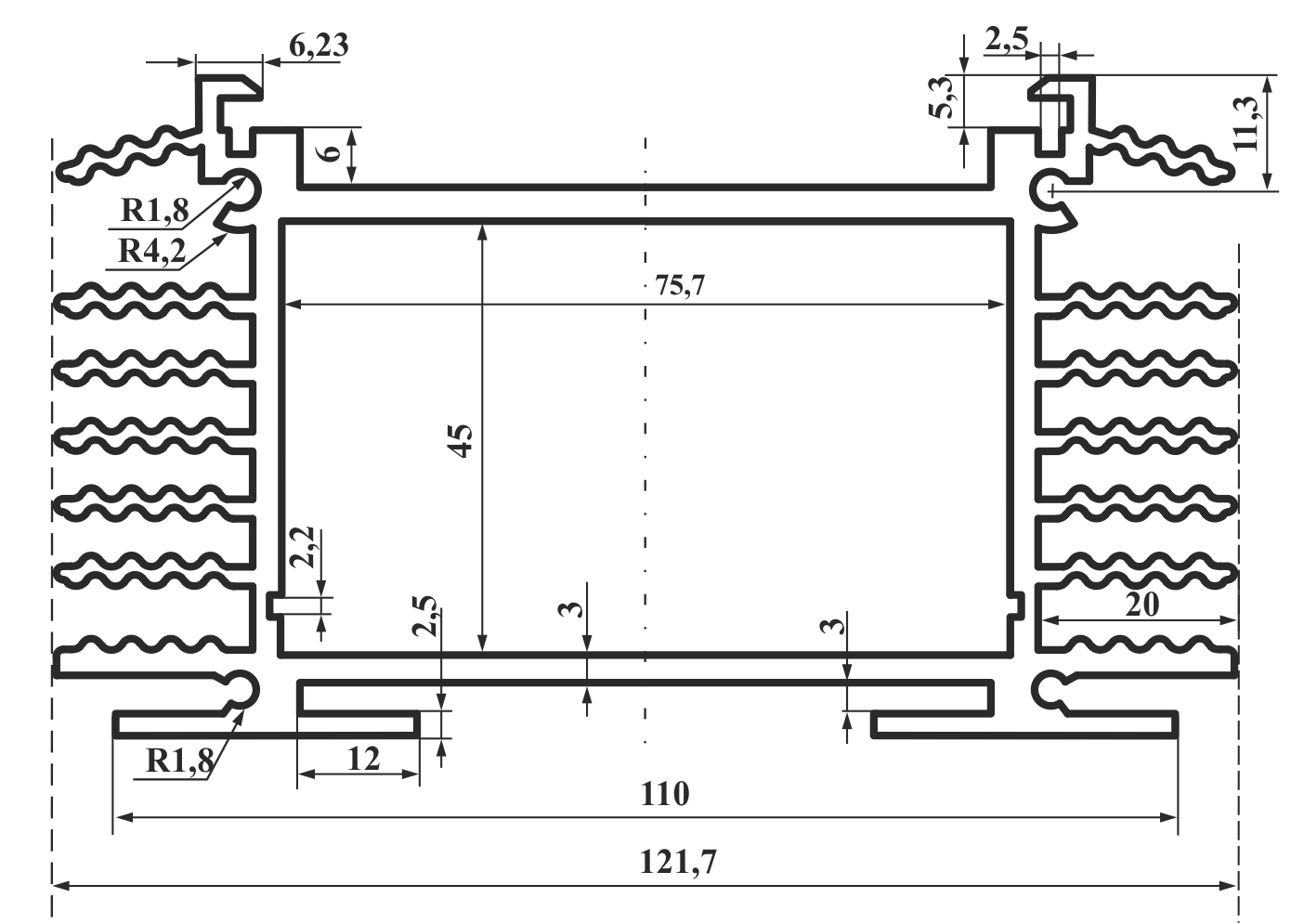

ЛИГРА - Корпус-радиатор для светодиодных светильников ABK001, эскиз

Посмотреть чертеж

Посмотреть тепловой график

Отчет о тепловом исследовании ABK-001
(выполнен ООО НТЦ "ЛИР")

Консоль ABK-К01

Для корпус-радиатора ABK-001

Вес 1 м пог. - 4,6 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,0 м

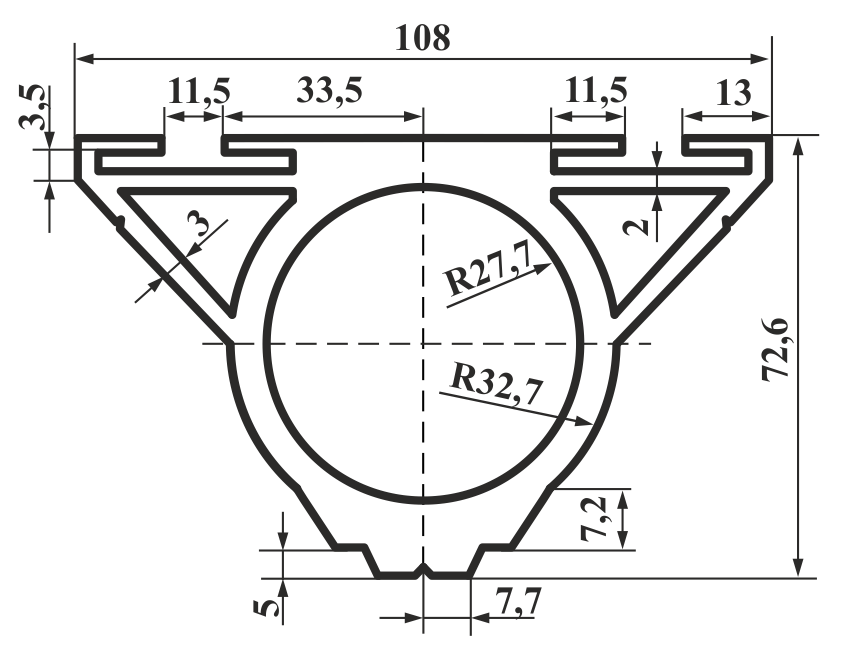

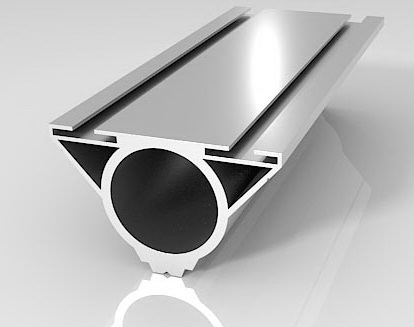

ЛИГРА - Консоль ABK-K01

ЛИГРА - Консоль ABK-K01, эскиз

Посмотреть чертеж

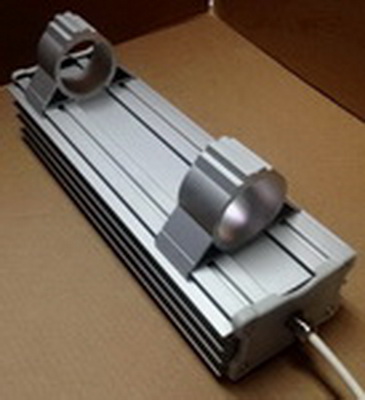

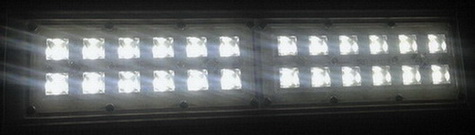

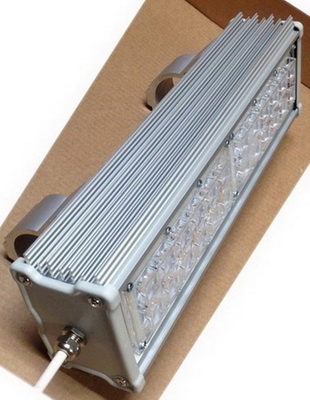

Сборка для светодиодных светильников на базе корпус-радиатора ABK-001 и консоли ABK-K01:

Сборка ABK001

Сборка ABK001   Сборка ABK001

 Сборка ABK001   Сборка ABK001

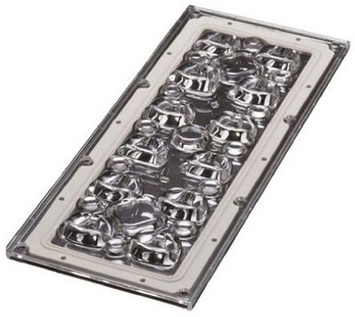

Сборка разработана для линзы LEDIL CS12862_STRADA-IP-2X6-DW

   Сборка ABK001

Сборка ABK001 Сборка ABK001

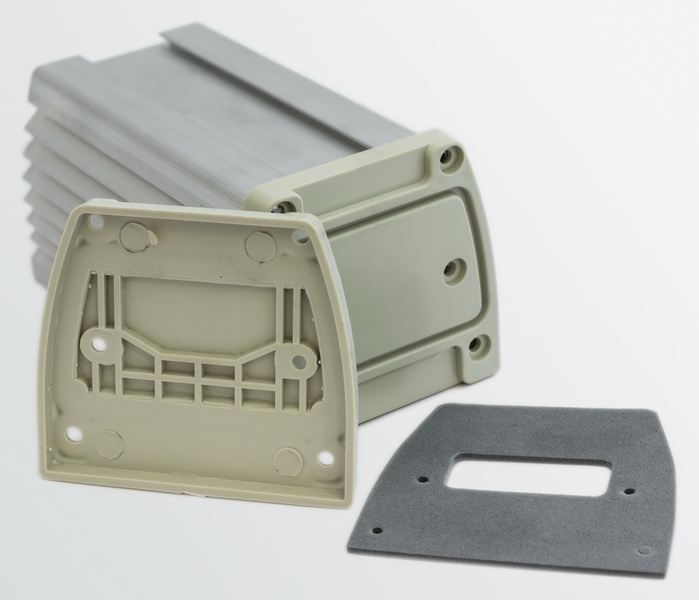

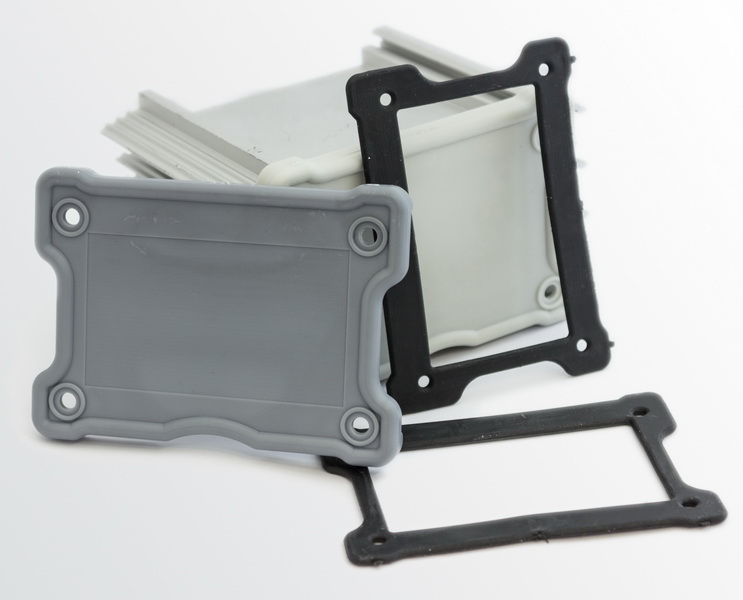

Боковые крышки, заглушки и кронштейны для АВК-001 и АВК-К01:

Крышка АВК-01 боковая пластиковая - 50 руб/шт

Заглушка АВК-К01 торцевая пластиковая - 40 руб/шт

Прокладка АВК-01 резиновая - 25 руб/шт

  <Боковые крышки и заглушки для ABK001 <Боковые крышки и заглушки для ABK001

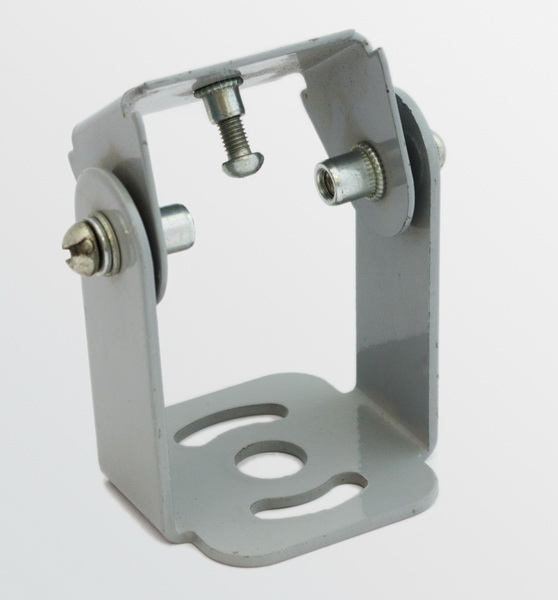

Кронштейн поворотный металлический - 130 руб/шт

Поворотный кронштейн для ABK001  Поворотный кронштейн для ABK001

ABK1195

Вес 1 м пог. - 12,0 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,0 м

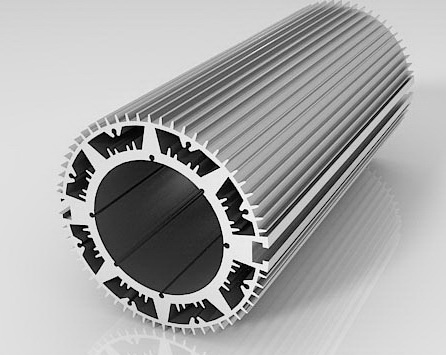

ЛИГРА - Корпус-радиатор ABK1195

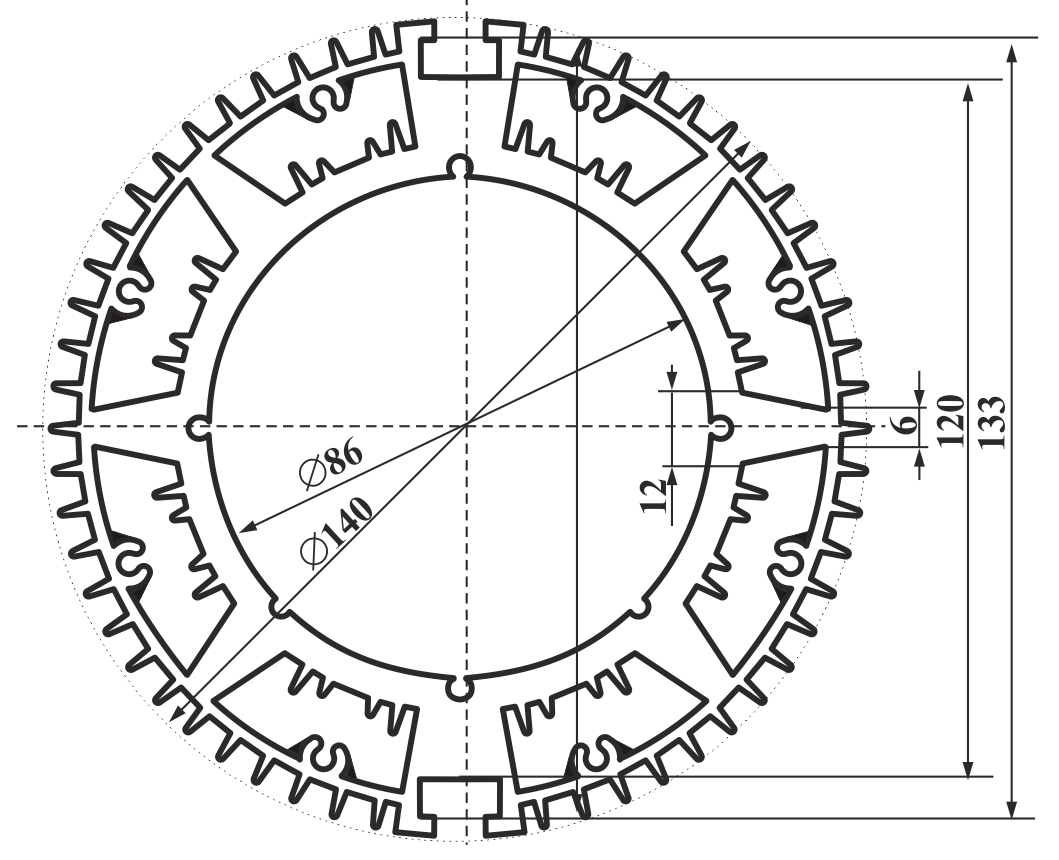

ЛИГРА - Корпус-радиатор ABK1195, эскиз

Посмотреть чертеж

ABK1196

Вес 1 м пог. - 15,4 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 2,0 м

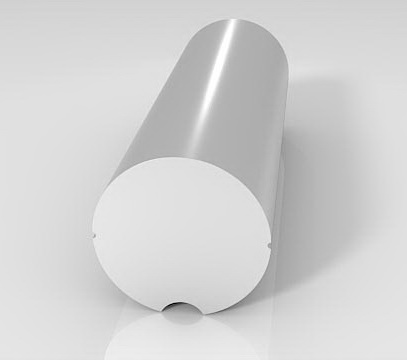

ЛИГРА - Корпус-радиатор ABK1196

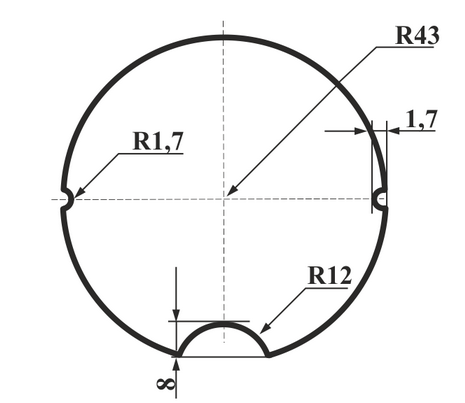

ЛИГРА - Корпус-радиатор ABK1196, эскиз

Посмотреть чертеж

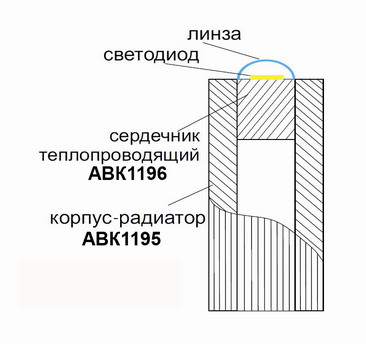

Возможна сборка составной конструкции из профилей ABK1195 и ABK1196 с термозапрессовкой и штифтованием составных частей:

Длины составных частей определяет заказчик.

Отчеты о тепловых исследованиях радиатора AB1195 и сборки ABK1195/ABK1196 приведены в разделе "Отчеты по тепловым испытаниям"

Предлагаем подобрать светодиоды и оптику для прожекторного светильника и заказать эту комплектацию у нас или поставщика.

ABK-004 (ABK-004M)  (снят с производства)

Вес 1 м пог. - 3,82 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,0 м

ЛИГРА - Профиль ABK004

AB0640

Вес 1 м пог. - 2,36 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,0 м

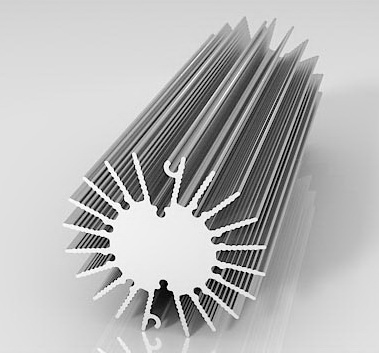

ЛИГРА - Профиль AB0640

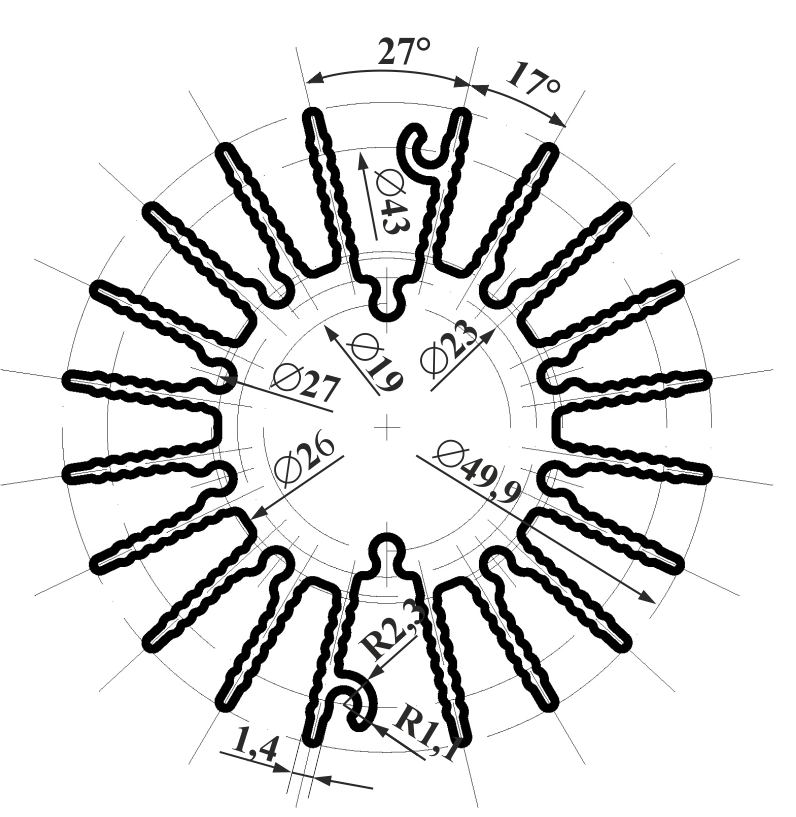

ЛИГРА - Профиль AB0640, эскиз

Посмотреть чертеж

Посмотреть тепловой график

Посмотреть отчет о тепловом исследовании AB0640

(Автор отчета - Михаил Селезнев, компания '"Компэл",
E-mail:
led.spb@compel.ru)
