 !!! Теперь мы работаем и с физическими лицами. Подробности на сайте 1radcom.ru , по е-mail: 1radcom@mail.ru и телефону (921) 553-23-11 !!!

Профили для активного воздушного охлаждения

Все профили изготавливаются в соответствии с ГОСТ 22233-2001,  ГОСТ 26877-2008,  Схемой контроля

Режем профиль (заготовки) в размер заказчика

 (толщина режущего инструмента 5 мм; точность резки  ± 0,5 мм; стоимость реза 30,0 руб)

ПР503

Вес 1 м пог. - 17,5 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 2,05 м пог.

ЛИГРА - Cиловой профиль ПР503

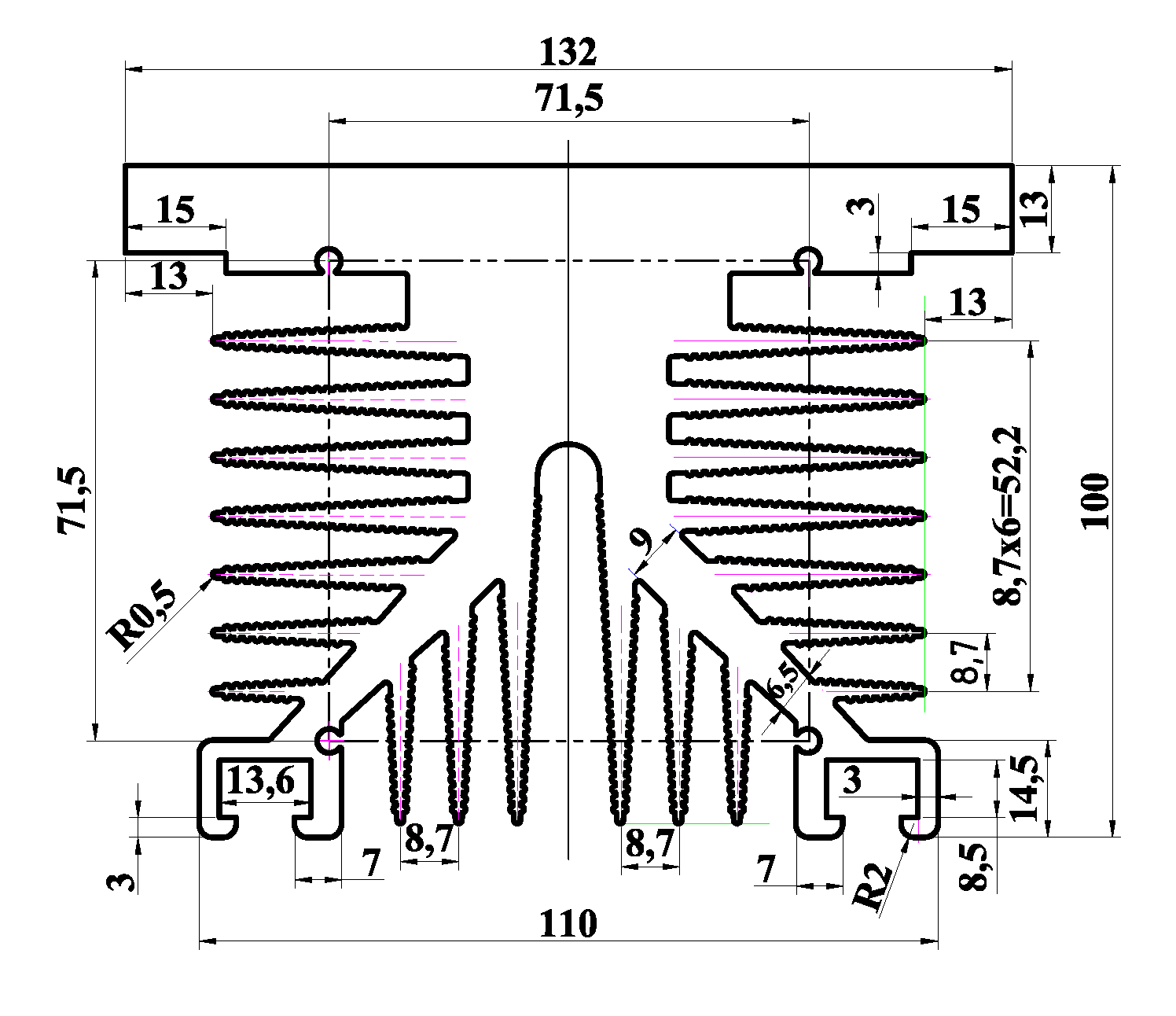

ЛИГРА - Cиловой профиль ПР503, эскиз

Посмотреть чертеж
Посмотреть тепловой график (естественное охлаждение)

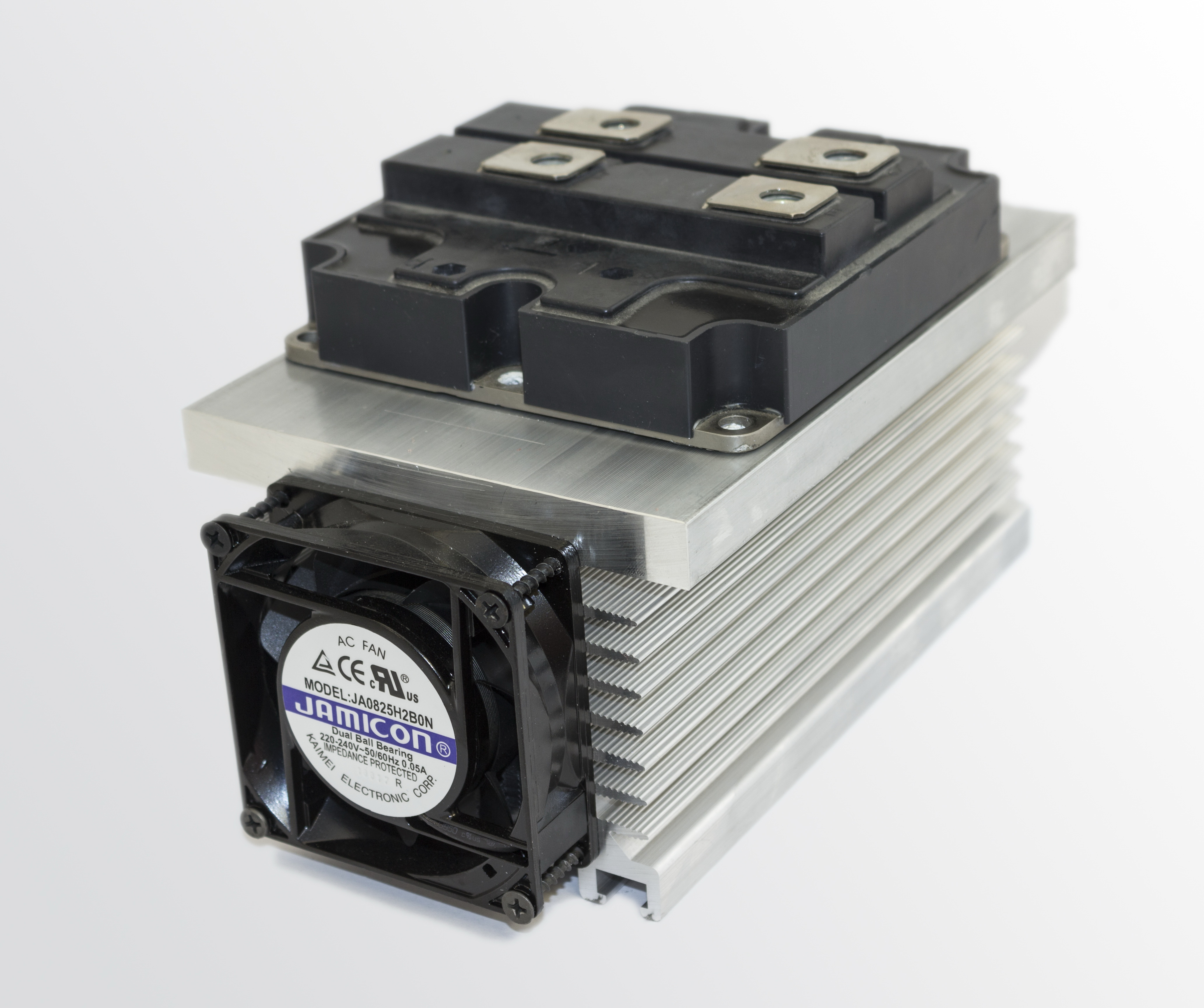

Профиль ПР503 с модулем и вентилятором

ЛИГРА - Cиловой профиль ПР503 с вентилятором

Посмотреть тепловой график (с продувом)

AB0098

вес - 5,4 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3 м пог.

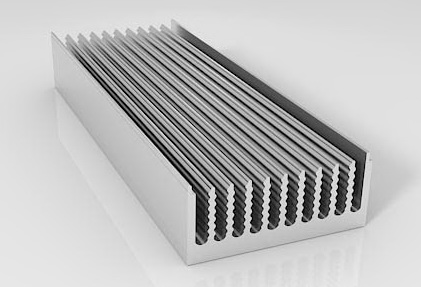

ЛИГРА - Профиль AB0098

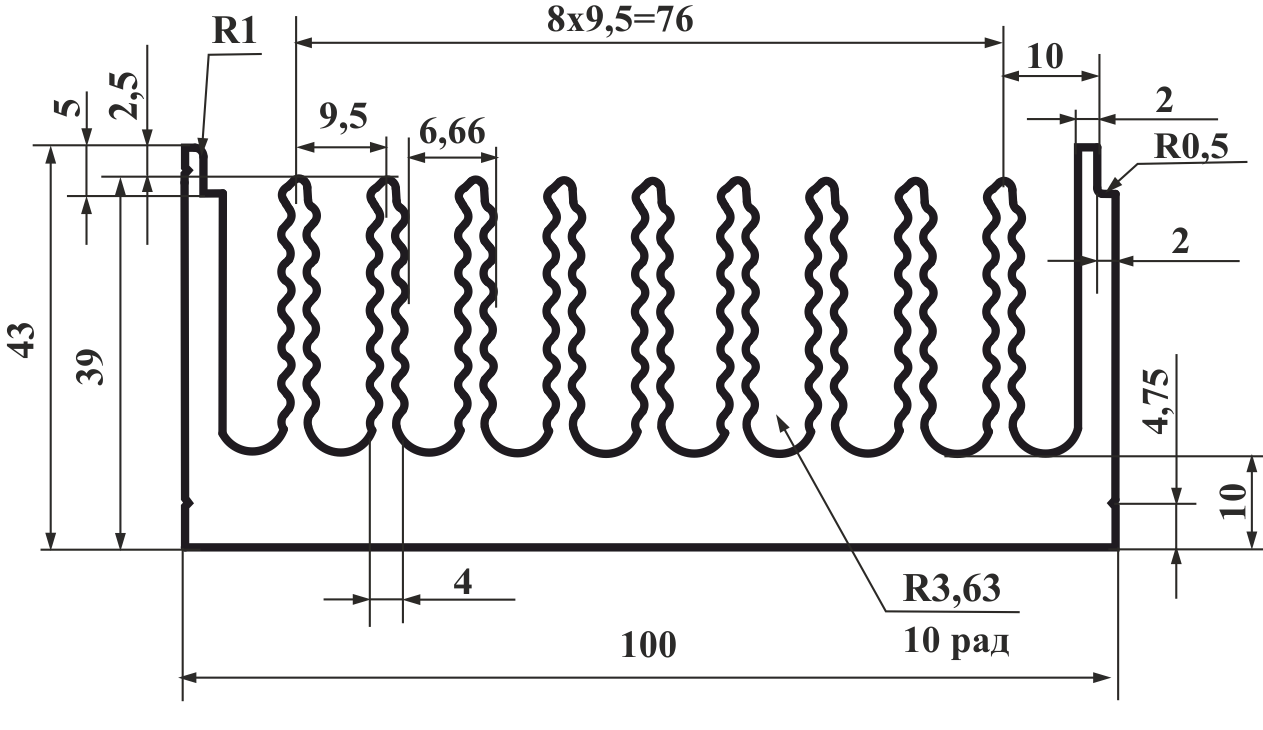

ЛИГРА - Профиль AB0098

Посмотреть чертеж
Посмотреть график теплового испытания, естественное охлаждение

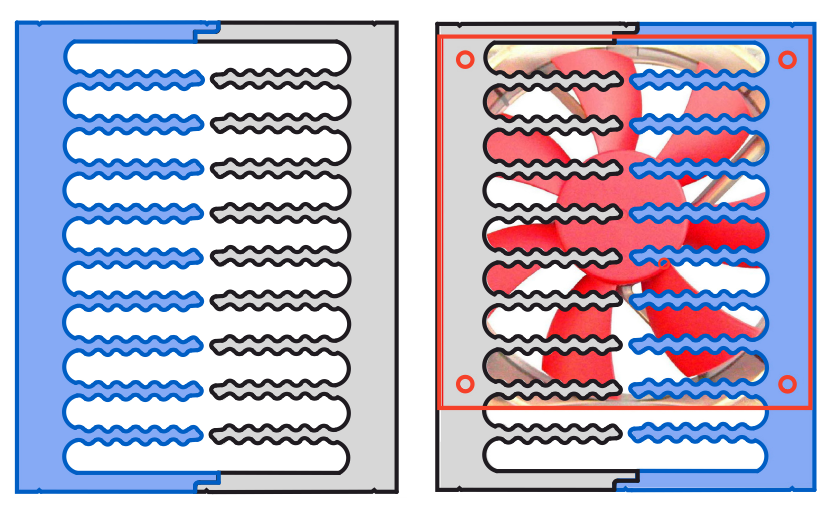

Пример сборки AB0098 и сборки AB0098 с вентилятором 80x80

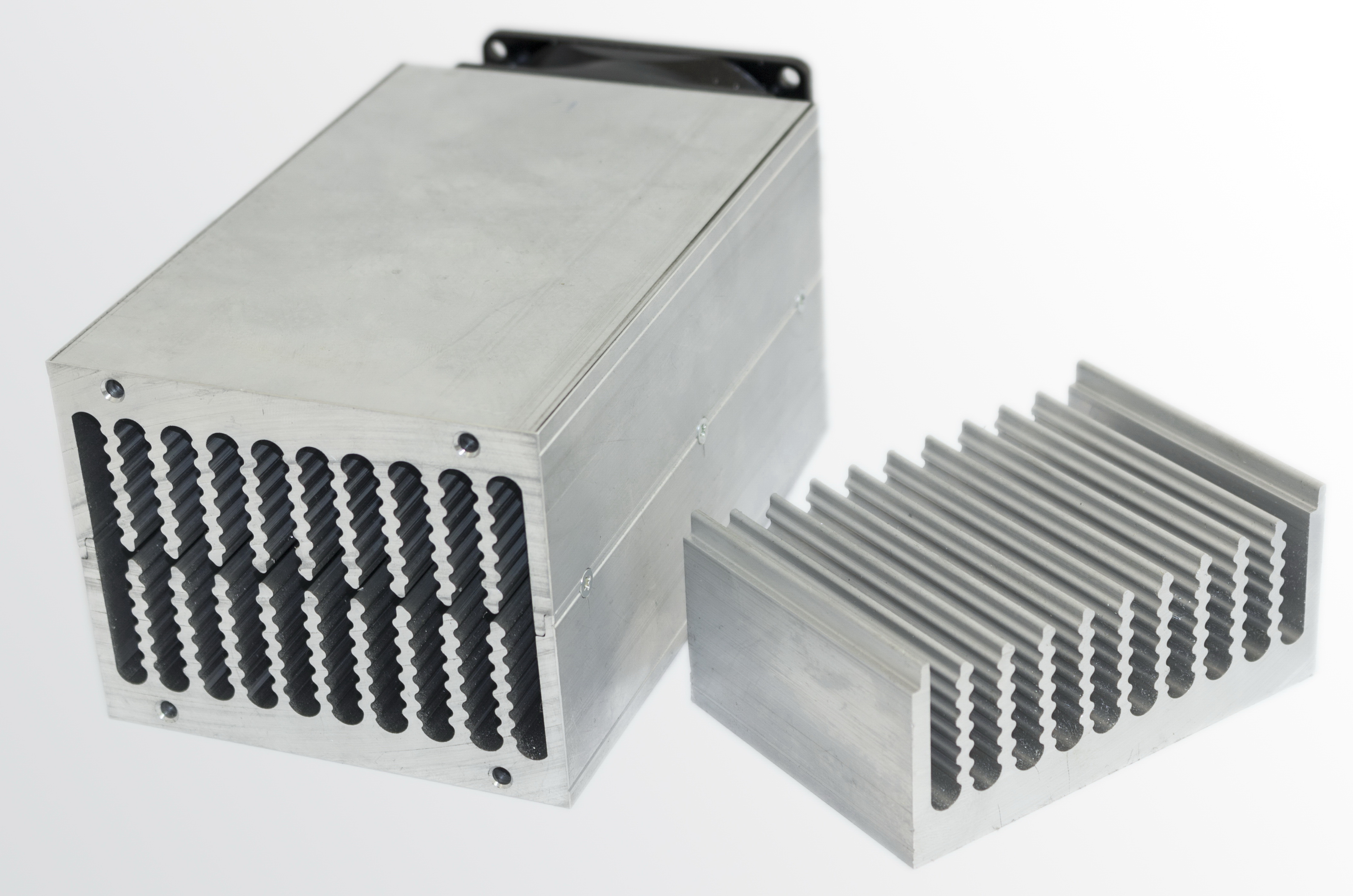

ЛИГРА - Профиль AB0098, сборка

ЛИГРА - Профиль AB0098, сборка

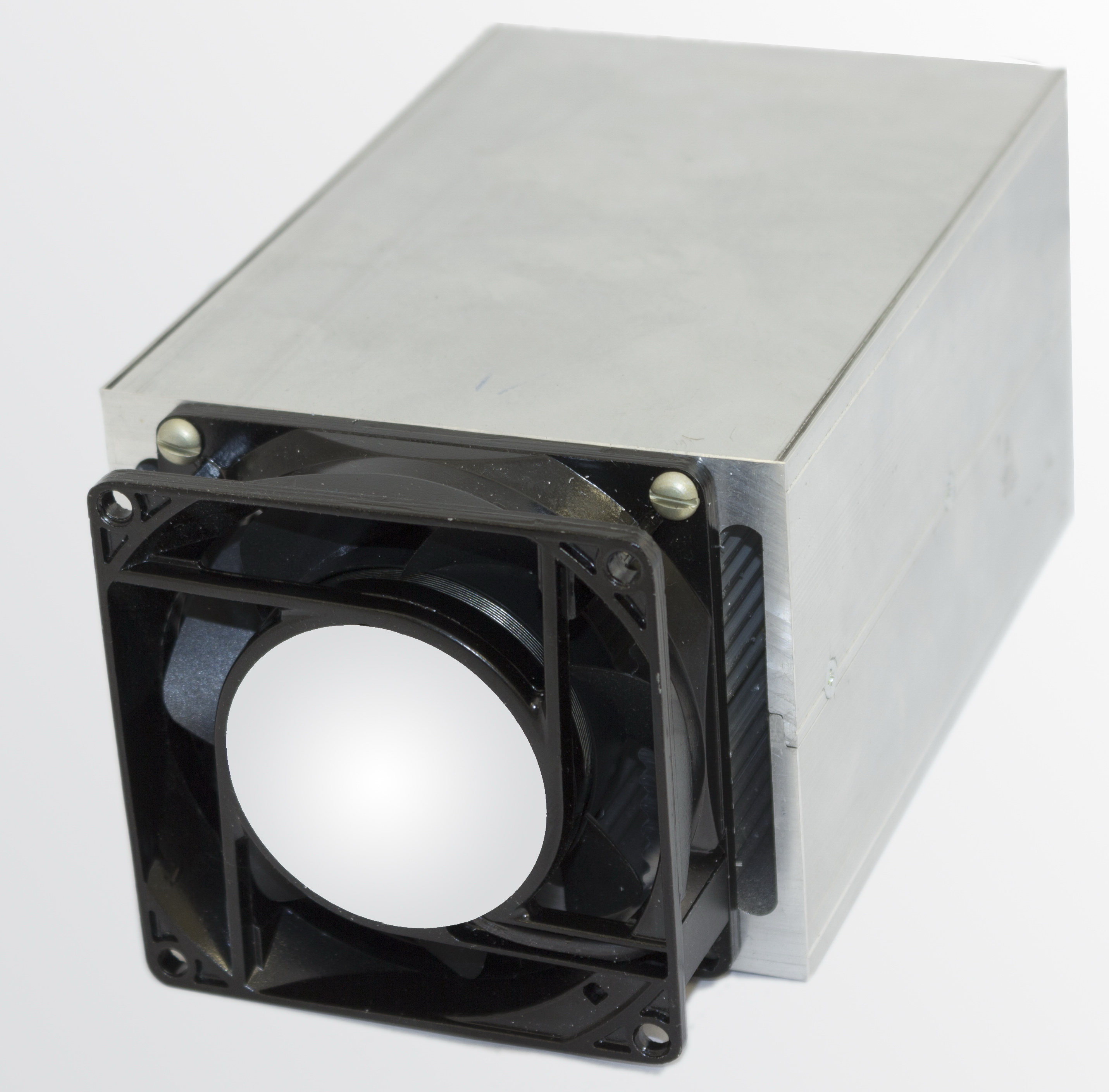

ЛИГРА - Профиль AB0098, сборка с вентилятором

Посмотреть график теплового испытания, сборка

AB2311

Вес 1 м пог. - 11,7 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

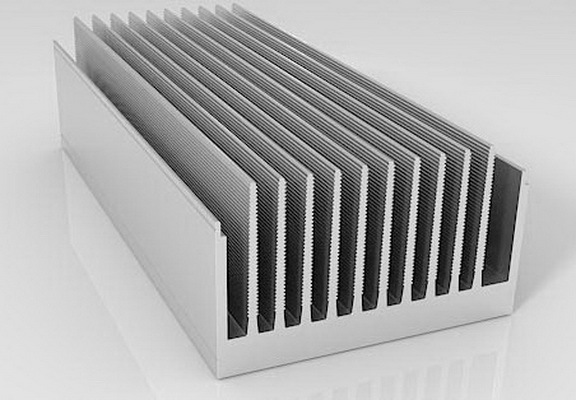

ЛИГРА - Профиль AB2311

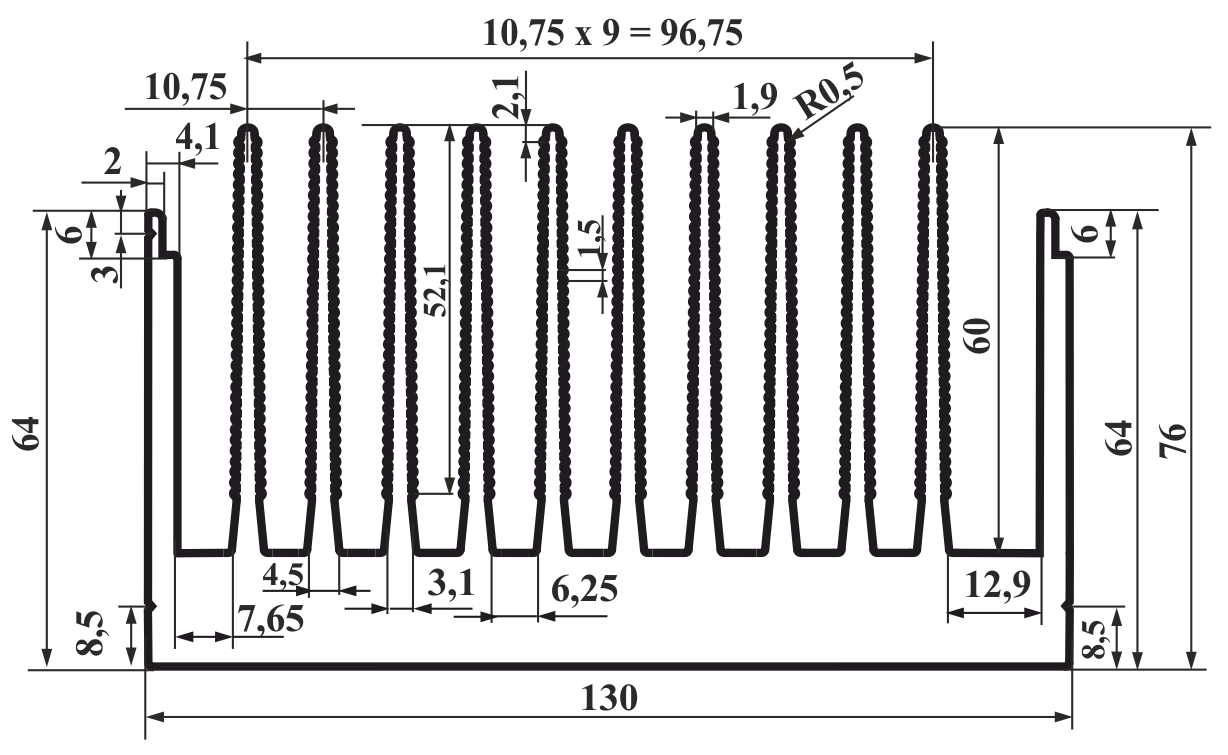

ЛИГРА - Профиль AB2311

Посмотреть чертеж
Посмотреть график теплового испытания

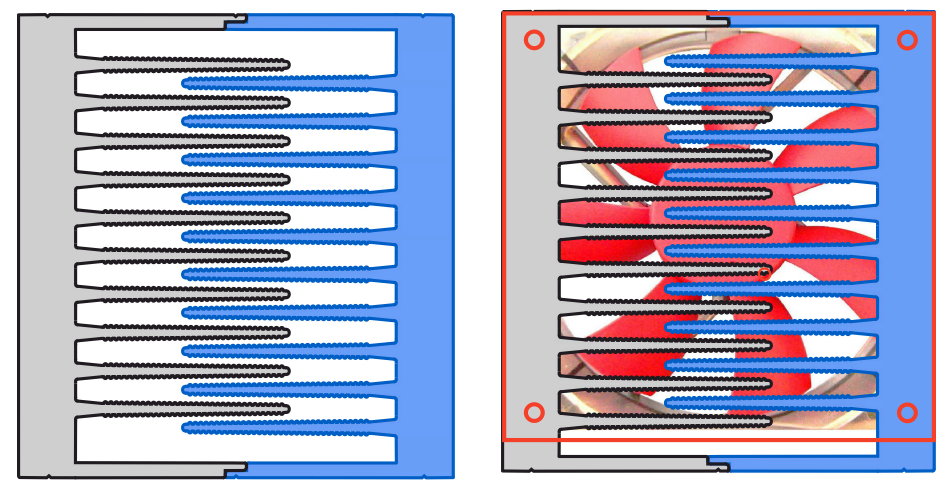

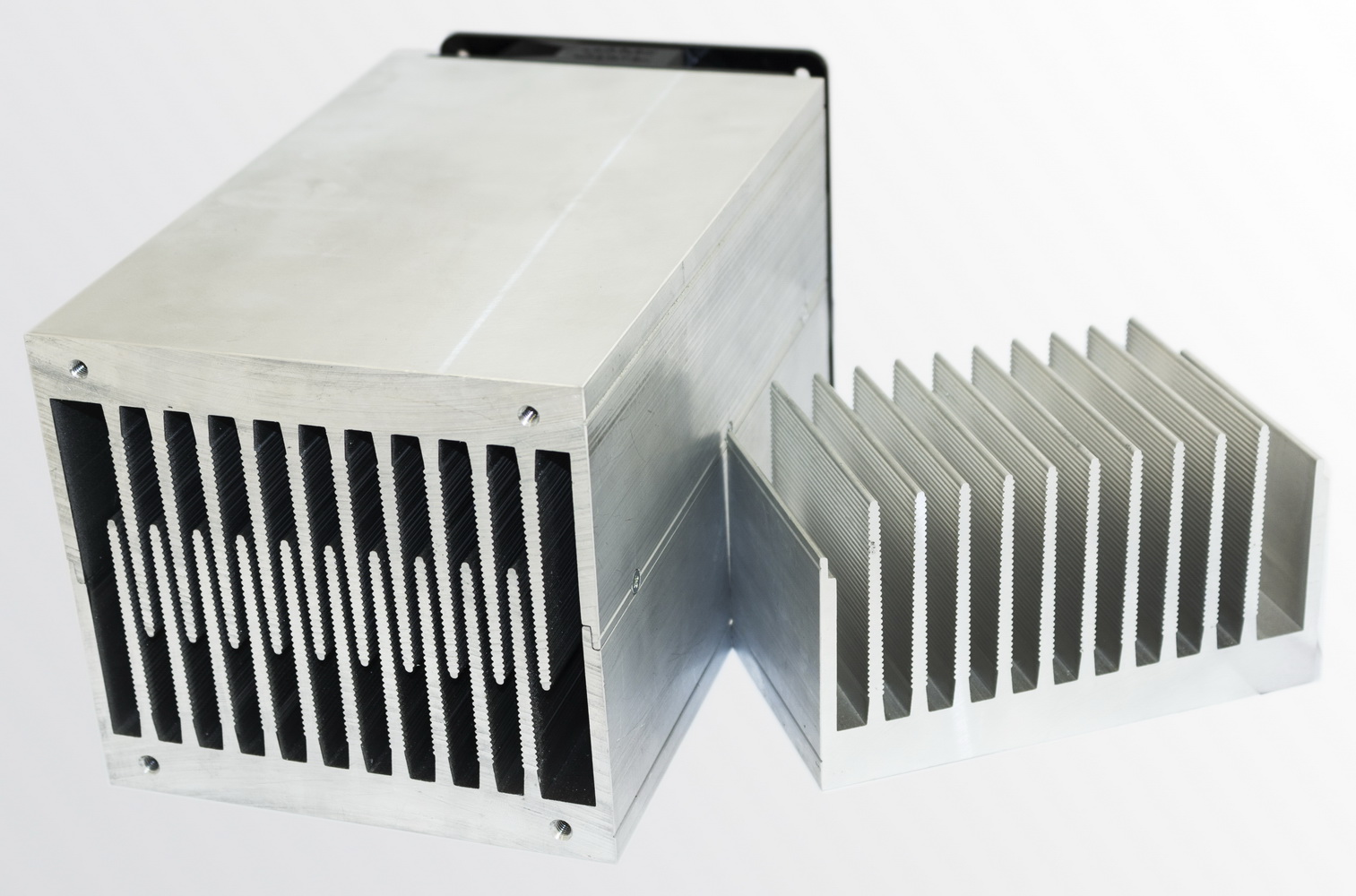

Пример сборки AB2311 и сборки AB2311 с вентилятором 120x120

ЛИГРА - Профиль AB2311, сборка с вентилятором

ЛИГРА - Профиль AB2311, сборка

Посмотреть график теплового испытания, сборка

AB5015.2

Вес 1 м пог. - 20,3 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м

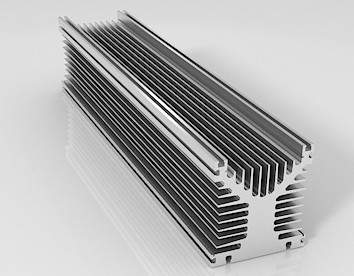

ЛИГРА - Профиль AB5015.2

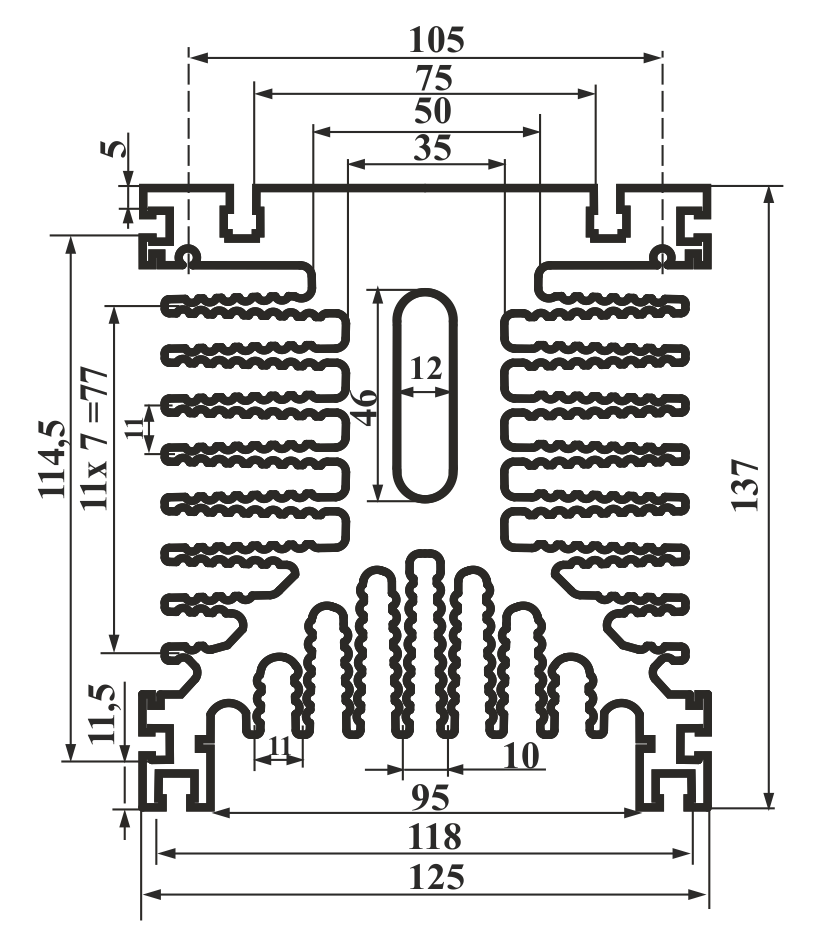

ЛИГРА - Профиль AB5015.2, эскиз

Посмотреть чертеж

Посмотреть тепловой график (естественное охлаждение)

Профиль AB5015.2 с вентилятором

ЛИГРА - профиль AB5015.2 с вентилятором

Посмотреть тепловой график (с продувом)

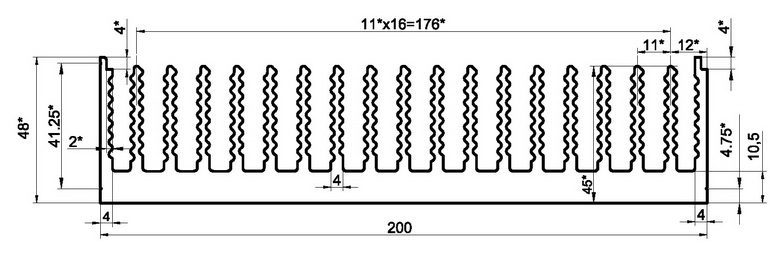

AB9012

Вес 1 м пог. - 11,09 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3 м пог.

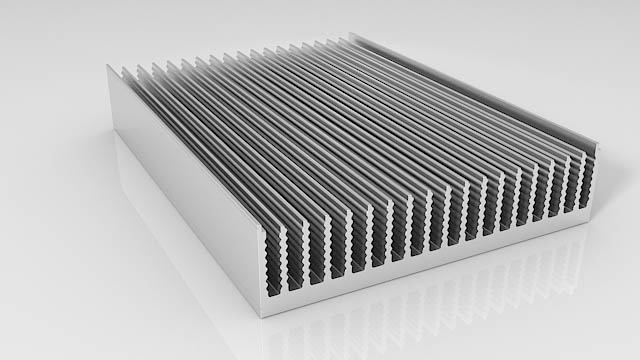

ЛИГРА - Профиль AB89012

ЛИГРА - Профиль AB89012

Посмотреть чертеж
Посмотреть график теплового испытания

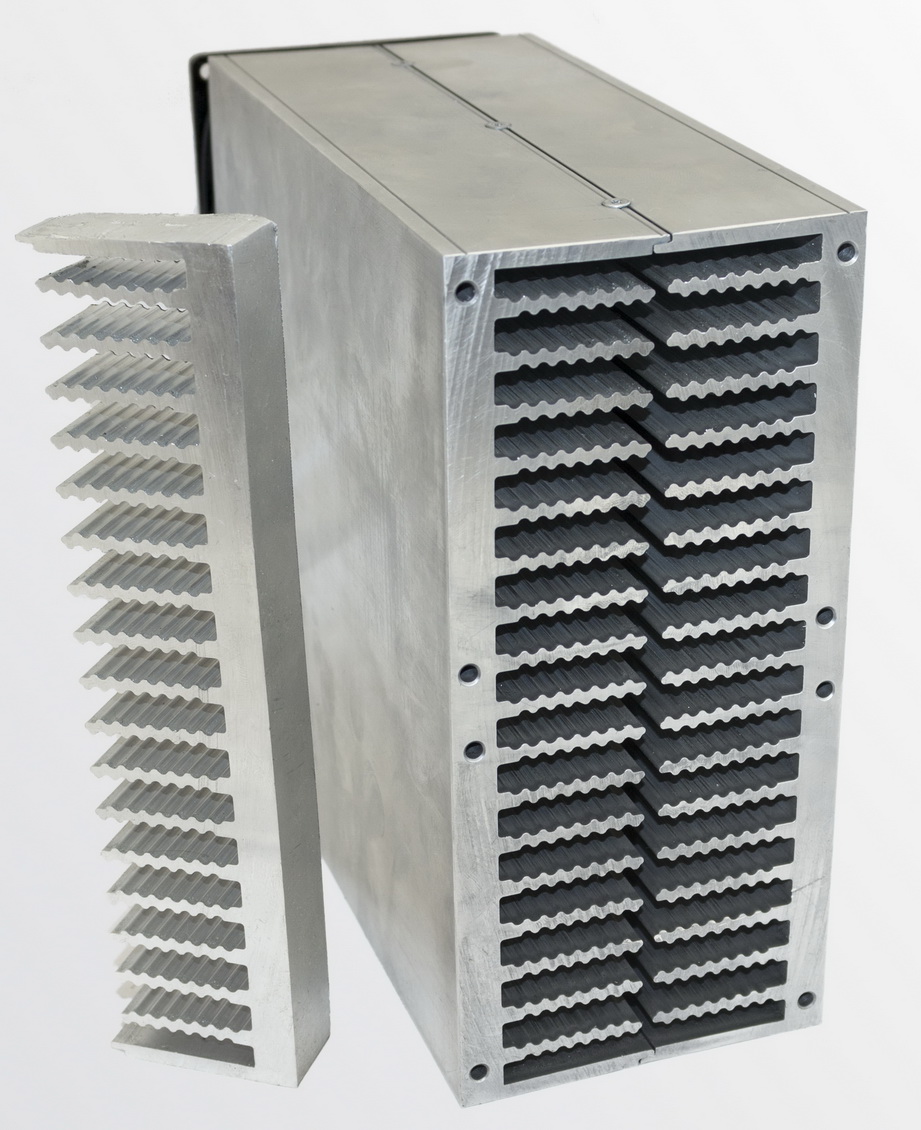

Пример сборки AB9012 и сборки AB9012 с вентиляторами 92x92

ЛИГРА - Профиль AB9012, сборка

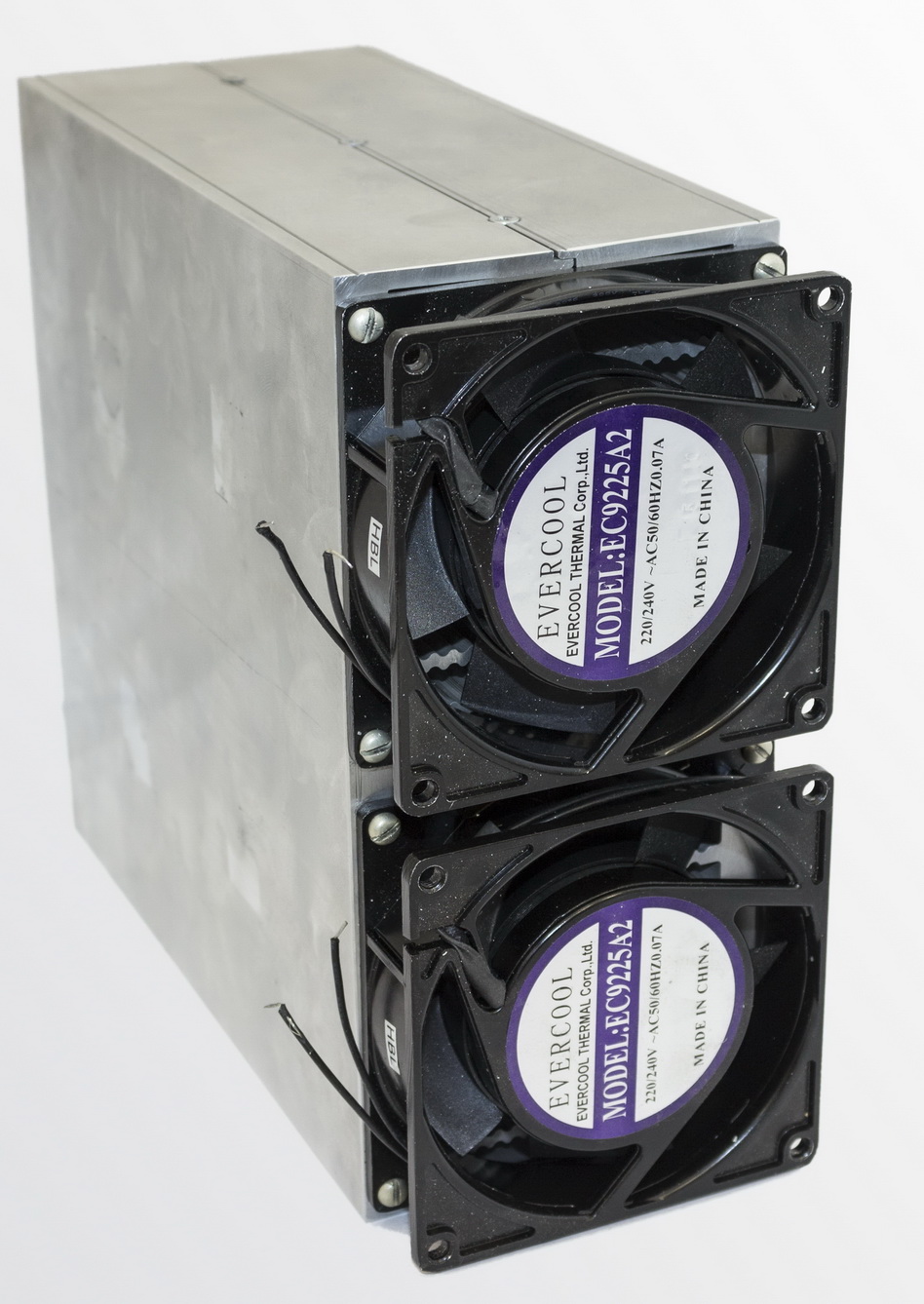

ЛИГРА - Профиль AB9012, сборка с вентилятором

Посмотреть график теплового испытания, сборка

AB9025 NEW!!!

Вес 1 м пог. - 17,3 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 2,1 м пог.

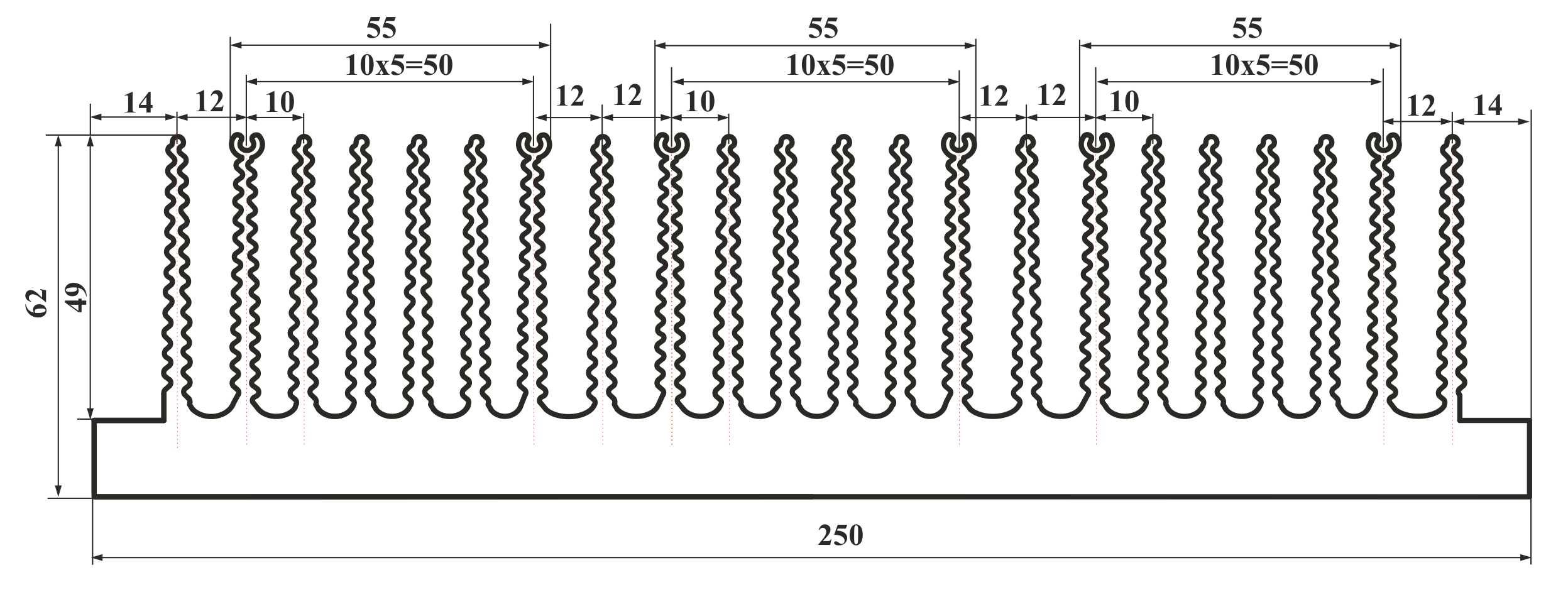

ЛИГРА - Профиль AB9025

Посмотреть чертеж

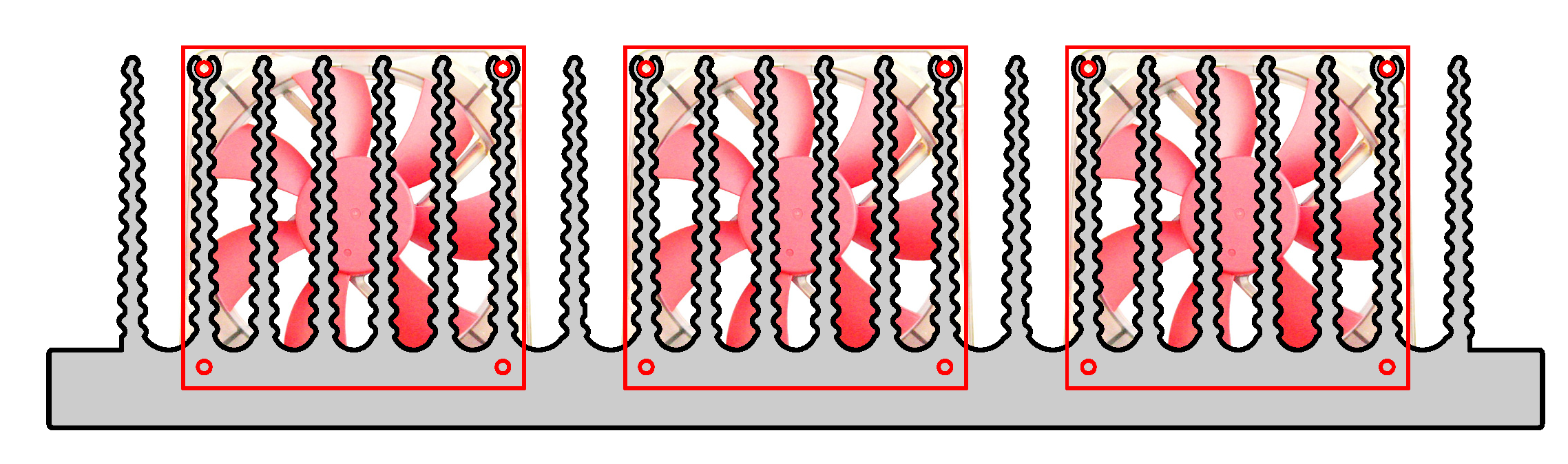

Пример сборки профиля AB9025 с вентиляторами 60х60:

ЛИГРА - Профиль AB9025 с вентилятором

AB9032

Вес 1 м пог. - 20,9 кг
материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 2,1 м пог.

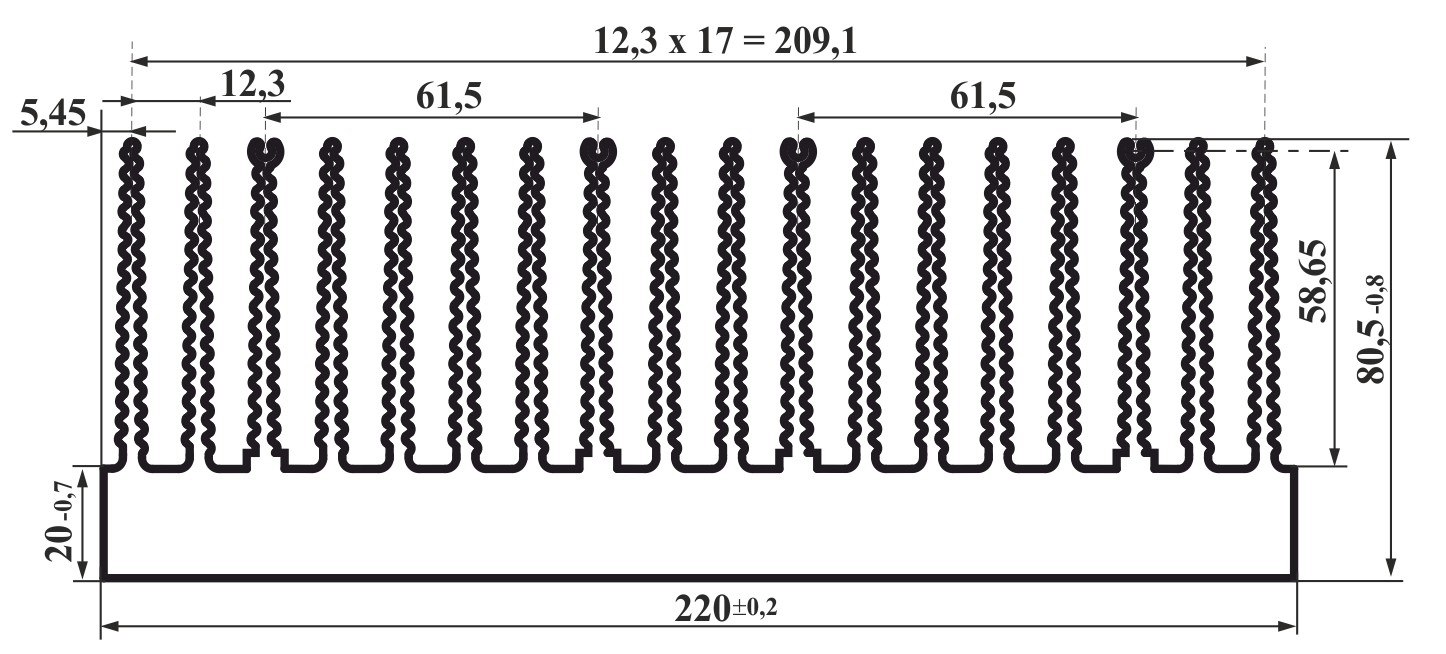

ЛИГРА - Профиль AB9032

Посмотреть чертеж
Посмотреть график теплового испытания (естественное охлаждение)

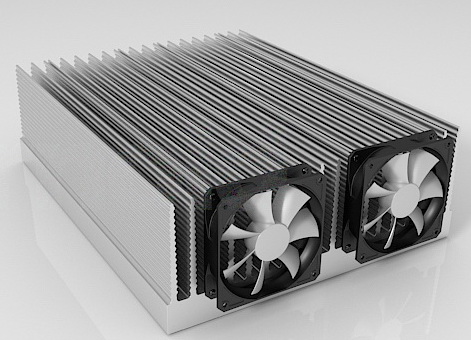

Пример сборки профиля AB9032 с вентиляторами 70х70 или 72х72:

ЛИГРА - сборка профиля AB9032 с вентиляторами 70х70

Посмотреть график теплового испытания (с продувом)
