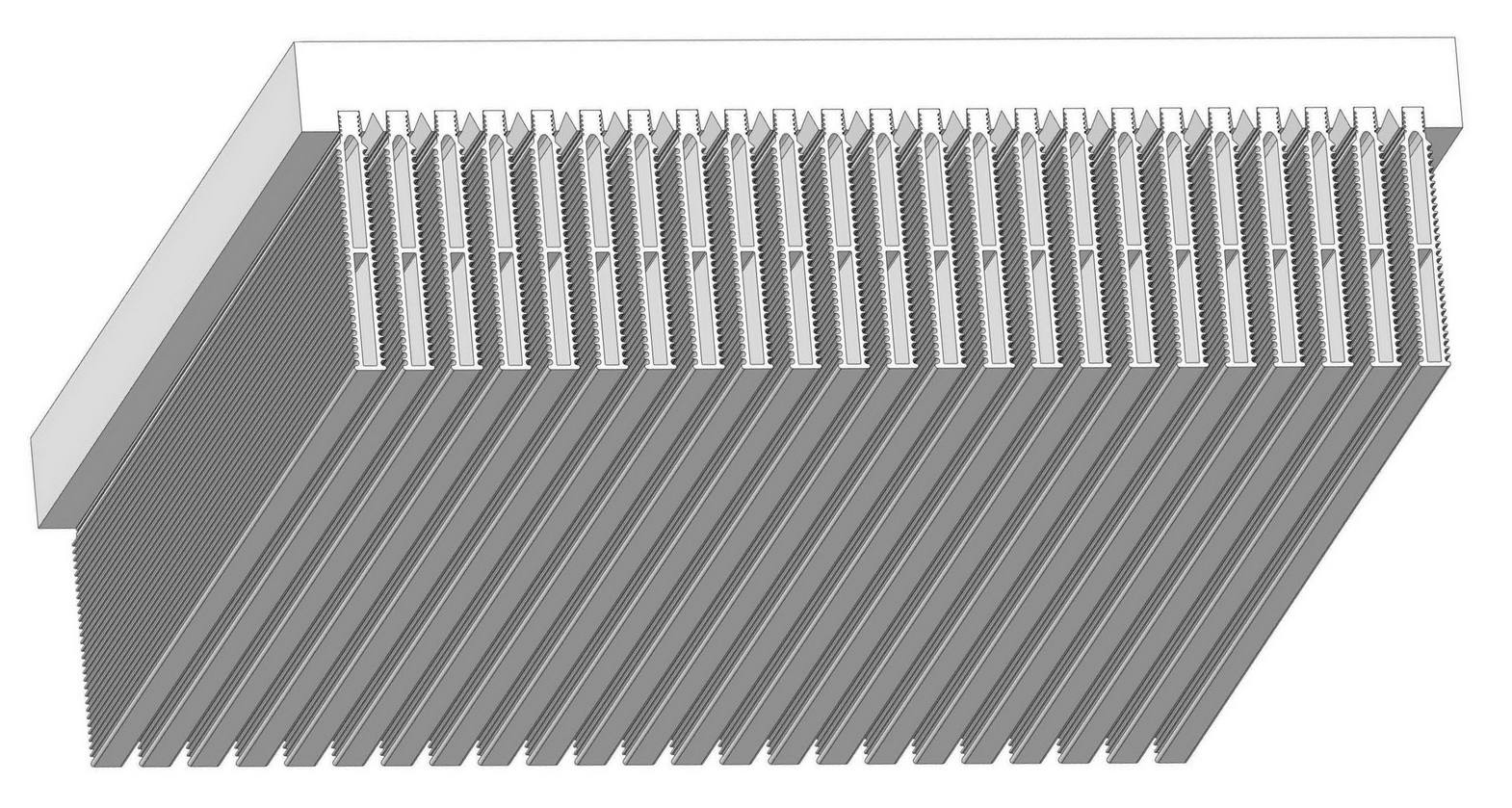

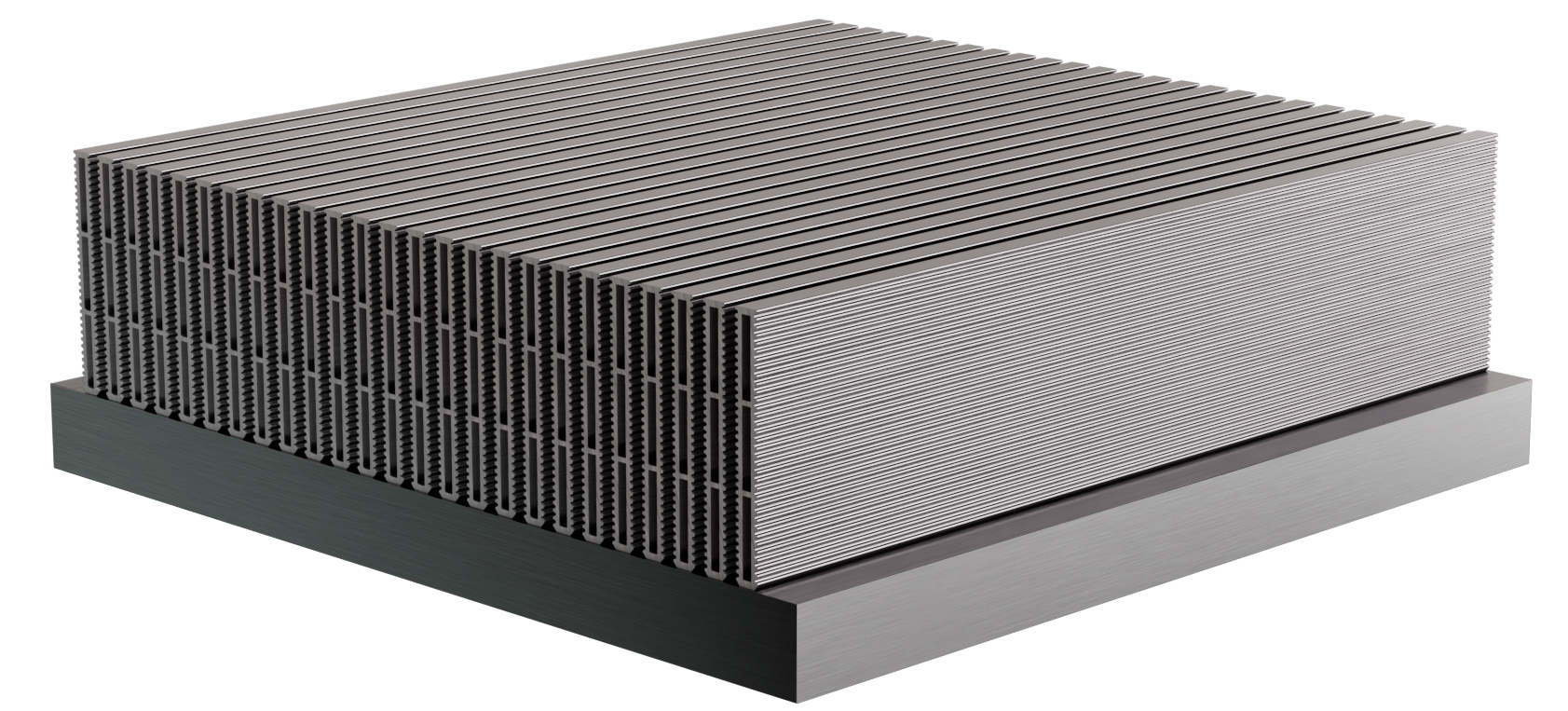

Высокоэффективные охладители с запрессованными ребрами типа O58
воздушной системы охлаждения для всех типов силовых модулей
Область применения:
одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием
Основные особенности:
- конструкция оптимизирована для естественного и принудительного охлаждения
- возможность размещения и охлаждения группы модулей на одном охладителе
- высокая эффективность охлаждения с оптимальным соотношением эффективность/объем
- запрессованные ребра из алюминиевого сплава, устойчивого к коррозии
- малый вес
- габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика
- подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям

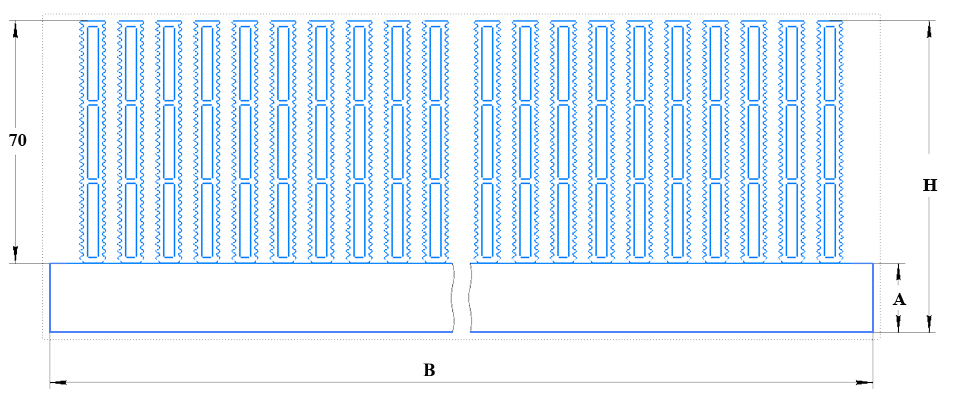

Типовое обозначение охладителя типа O58: O58 / L / B / A+70 / N, где:
| L | Длина охладителя, мм | 100 ÷ 1000 |
| A | Высота основания охладителя, мм | 16 ÷ 60 |
| B | Ширина охладителя, мм | 100 ÷ 500 |
| 70 | Высота ребра, мм | 70 |
| H | Общая высота охладителя, мм | 86 ÷ 160 |
| N | Количество ребер охладителя | В зависимости от ширины охладителя c шагом ОТ 11 мм (просвет между ребрами ОТ 3,5 мм ) |
| Длина охладителя определяется заказчиком, но не более 1000 мм | ||
|
При любой длине охладителя, ребро будет короче основания на 2 мм |
||
Основные характеристики:
| Параметр | О58 | Примечание |
| Охлаждение | воздушное | Указанные значения приведены для типового охладителя O58/300/300 |
| Масса, кг | 9,5 | |

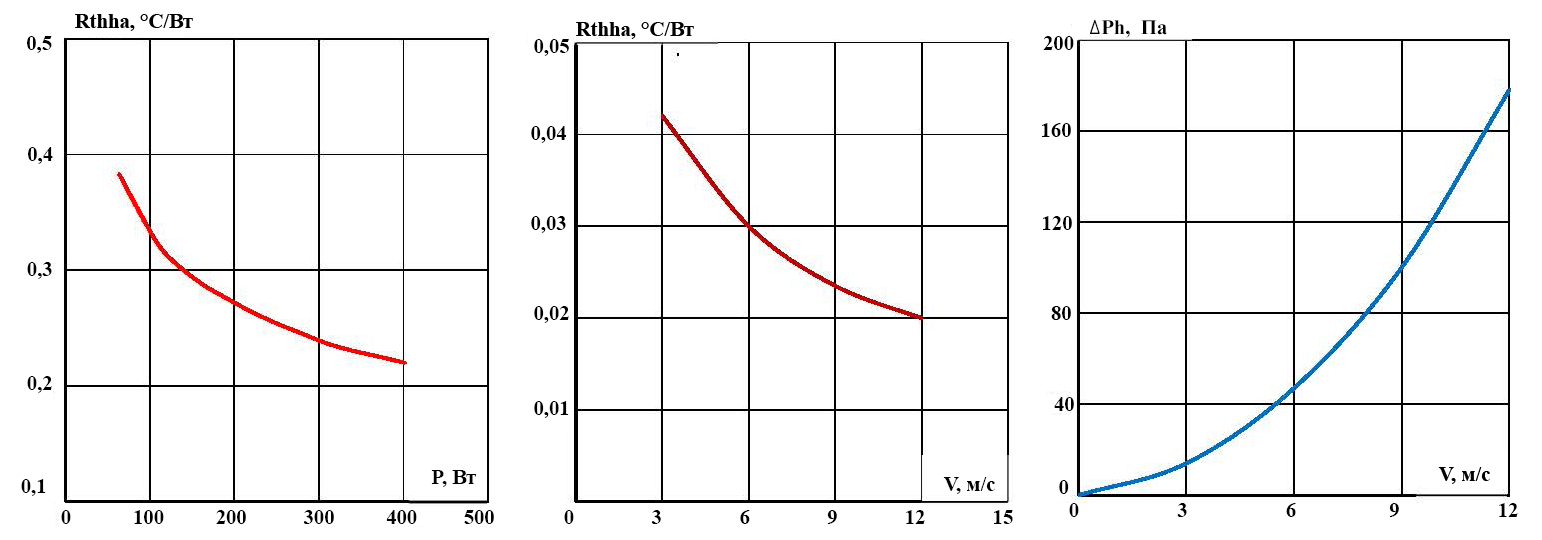

| Тепловое сопротивление Rth(h-a), °C/Вт (Мощность рассеивания Pf, Вт) естественное охлаждение |
0,22 (400) | |
| Тепловое сопротивление Rth(h-a), °C/Вт принудительное охлаждение (Vcfh=6 м/с) |
0,030 | |
| Перепад давления ΔPh, Па (Vcfh=6 м/с) |
35 |
