ГОСТированные охладители воздушного охлаждения
для приборов таблеточной конструкции

Охладитель

Конфигурация
профиля

Тип профиля

Для корпуса

Габаритные размеры
охладителя
(Ш х Д х В),
мм

Масса, кг
(без токоотвода, кг)

Диаметр контактной поверхности,
мм

Тепловое сопротивление,
˚С/Вт
(мощность рассеивания, Вт)

Перепад давления,
Па

(V_cf= 6 м/с)

Примечание

Применяемость

естественное охлаждение
V_cf = 0

скорость
воздуха

V_cf = 6м/с

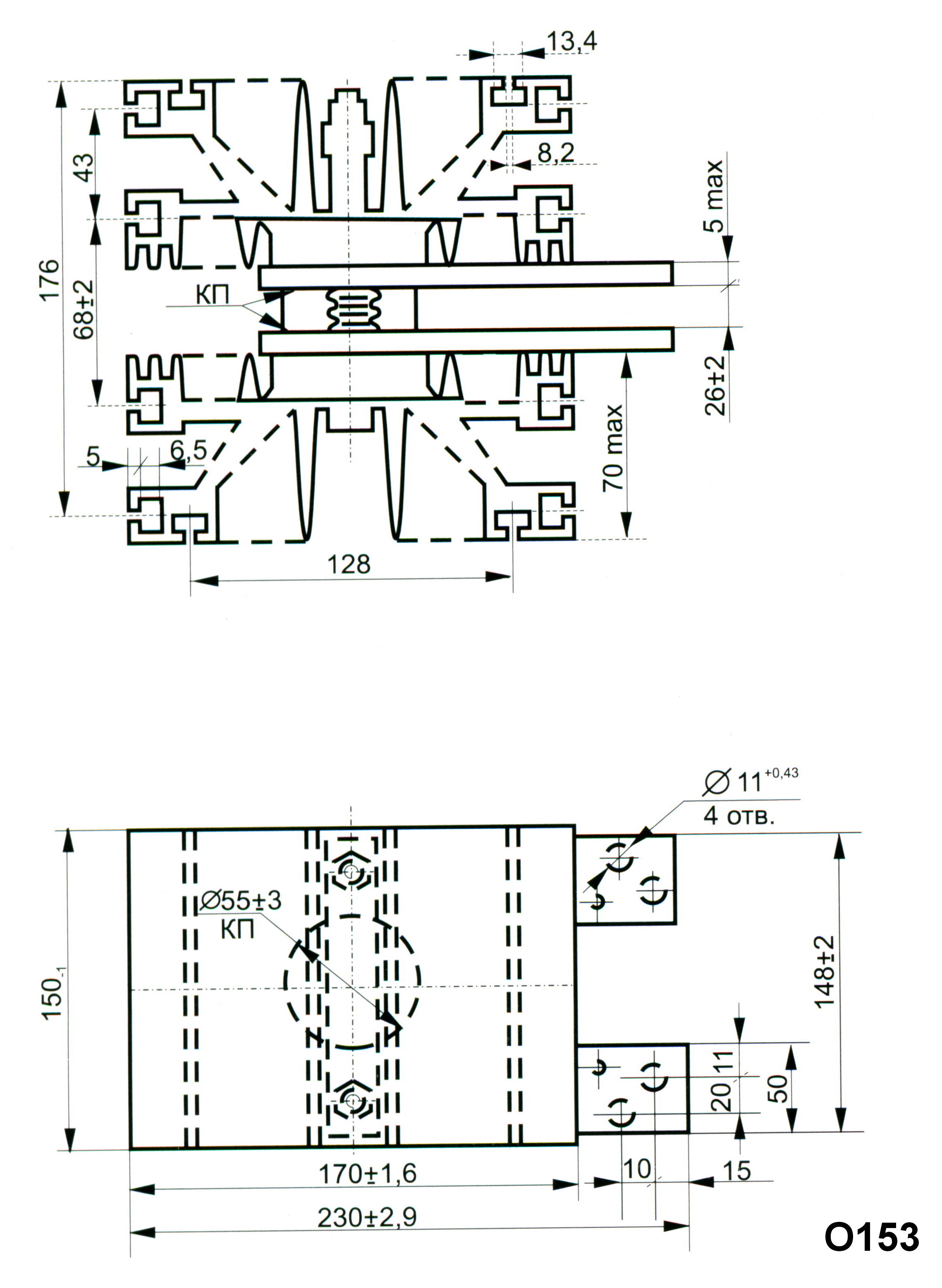

O153

ПР223

PD53,PT5,PT53,PT53-1

230(170)х150х176

6,0 (5,2)

55

0,260 (220)

0,075

30

комплект
(2 отрезка)

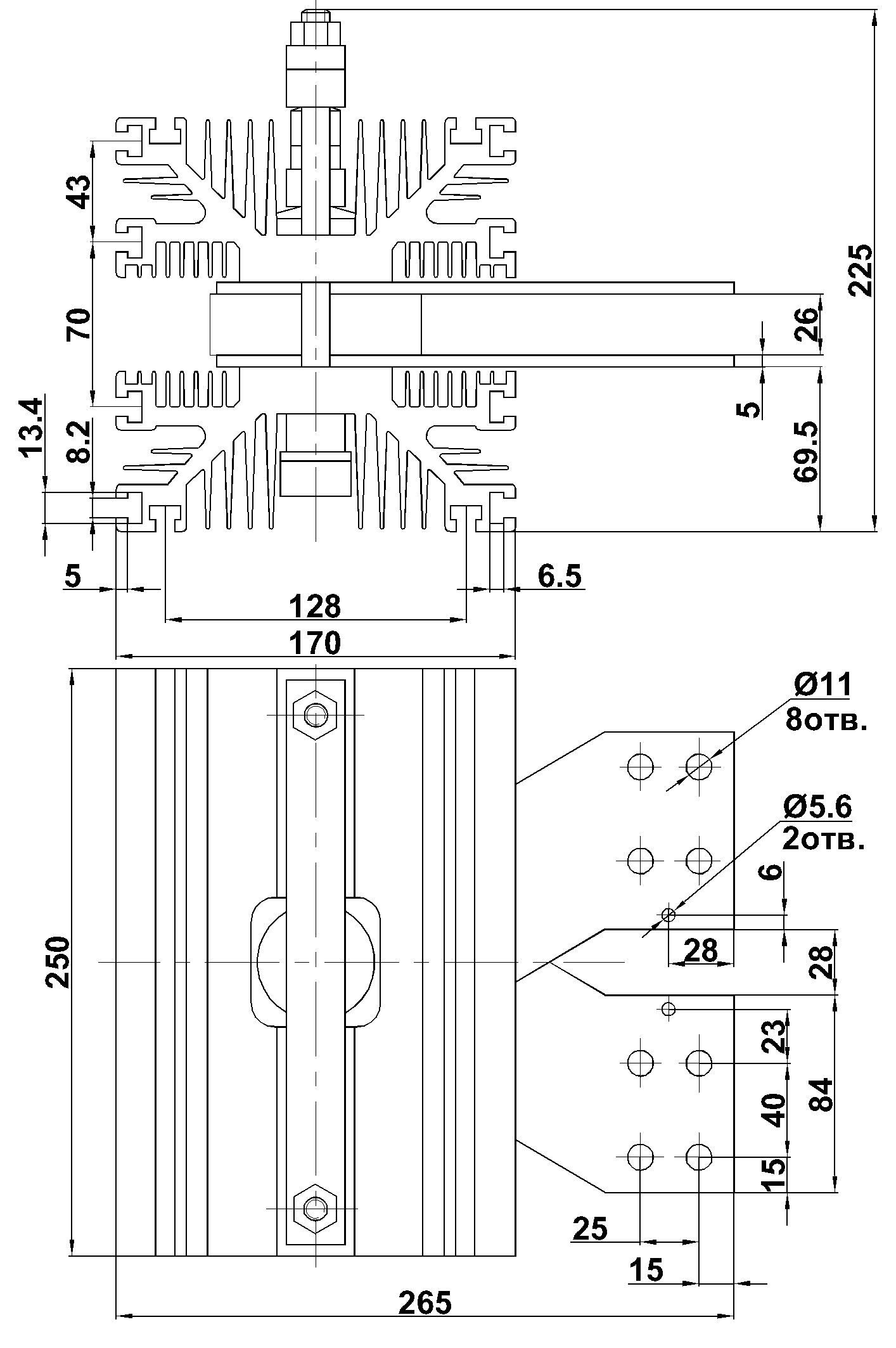

О173

ПР223

PD63, PD73, PT63,PT73

265(170)х250х255

12,0

76

0,195 (400)

0,06

35

комплект
(2 отрезка)

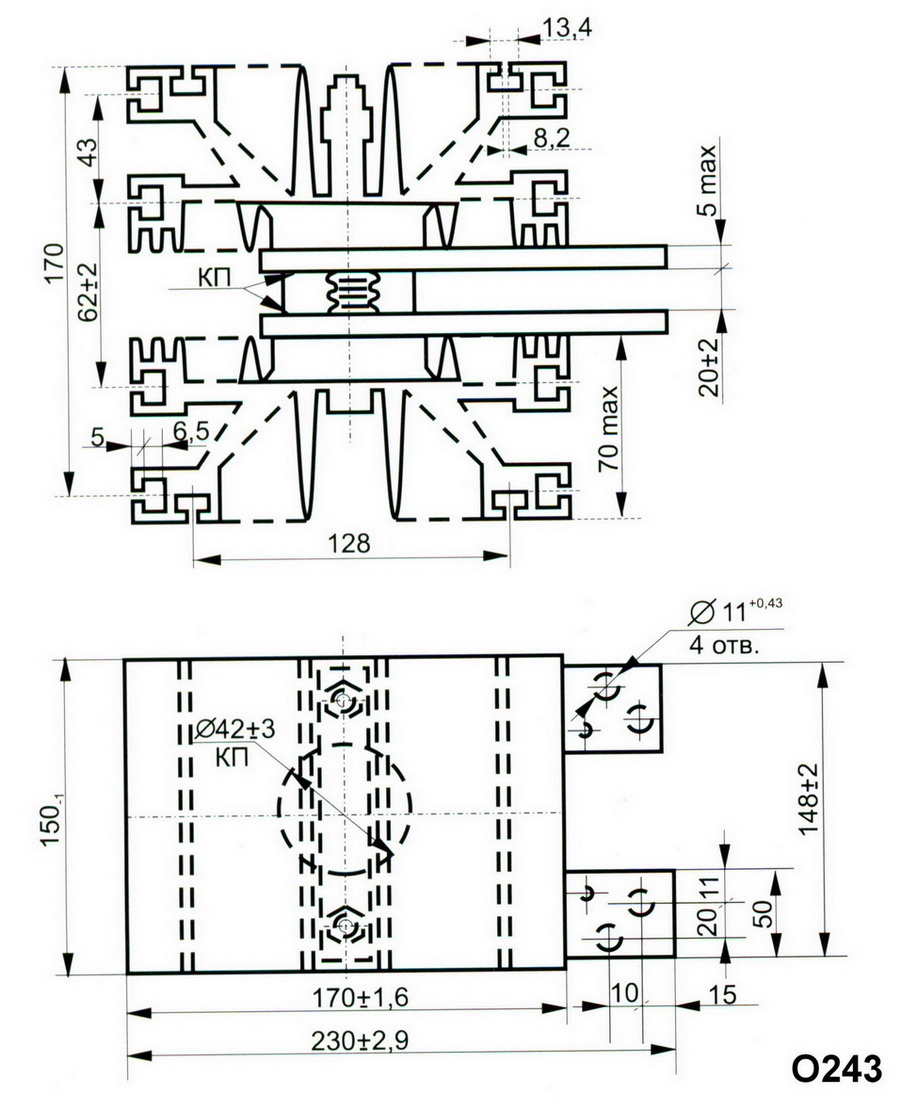

O243

ПР223

PD42,PD43,PT41,PT42,PT43

230(170)х150х176

5,8 (5,0)

42

0,280 (220)

0,08

30

комплект
(2 отрезка)

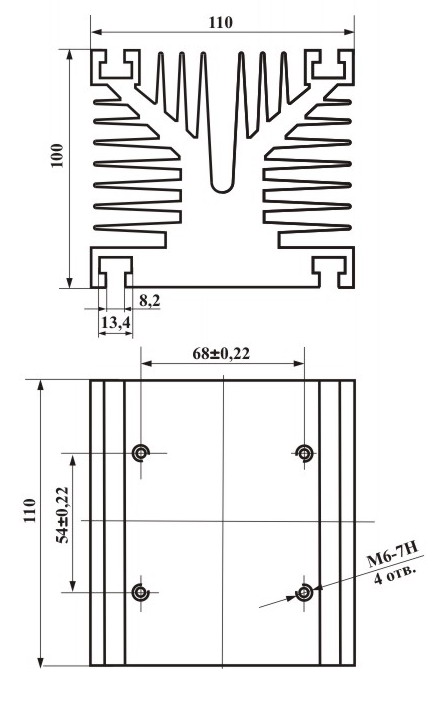

O242

ПР157

PD42,PD43,PT41,PT42,PT43

110х110х100

2,4 (2,1)

55

0,670 (150)

0,236

25

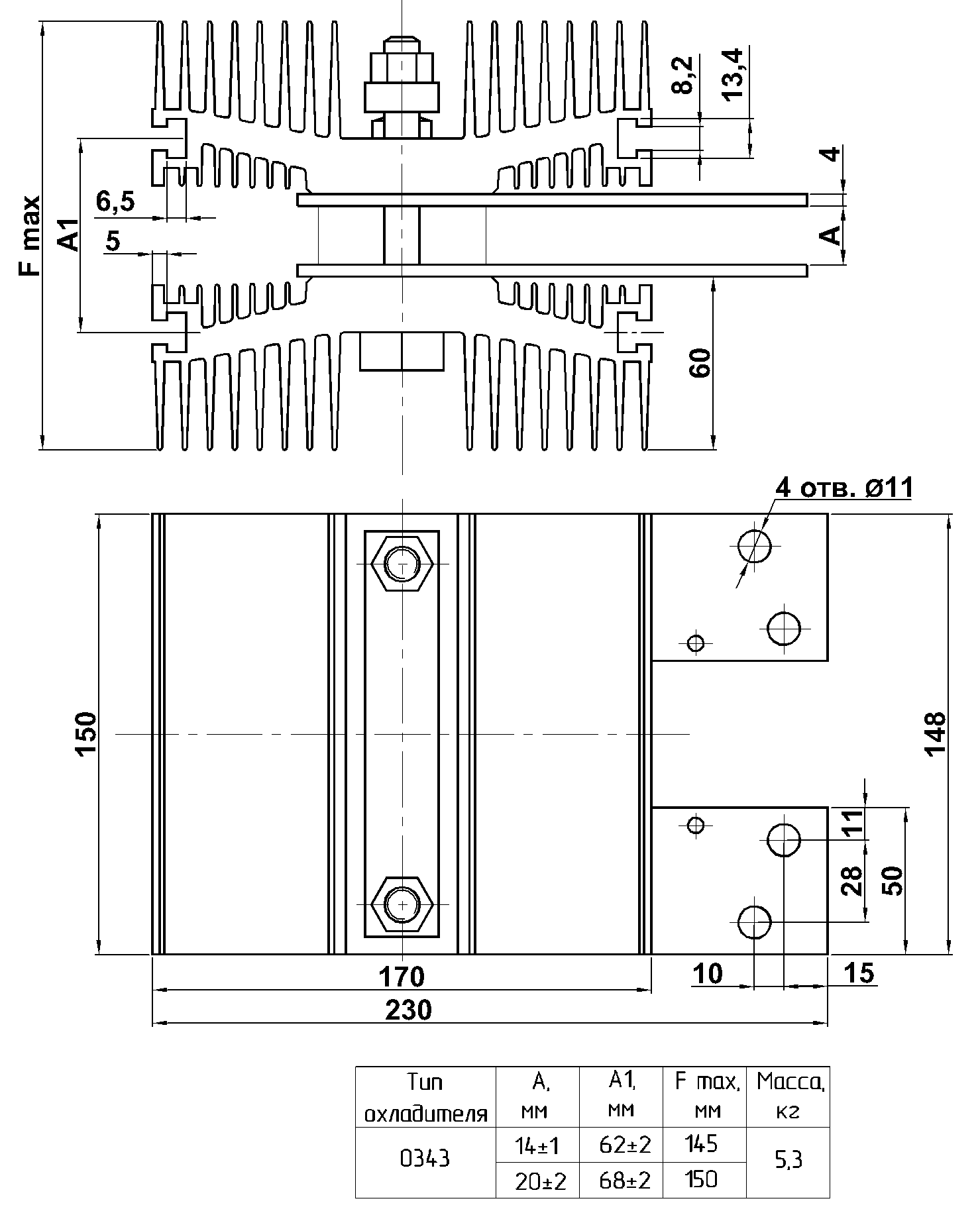

O343

ПР265

PT41,PT42,PT43

230(170)х150х150

5,3 (4,5)

42

0,355 (220)

0,10

30

комплект
(2 отрезка)

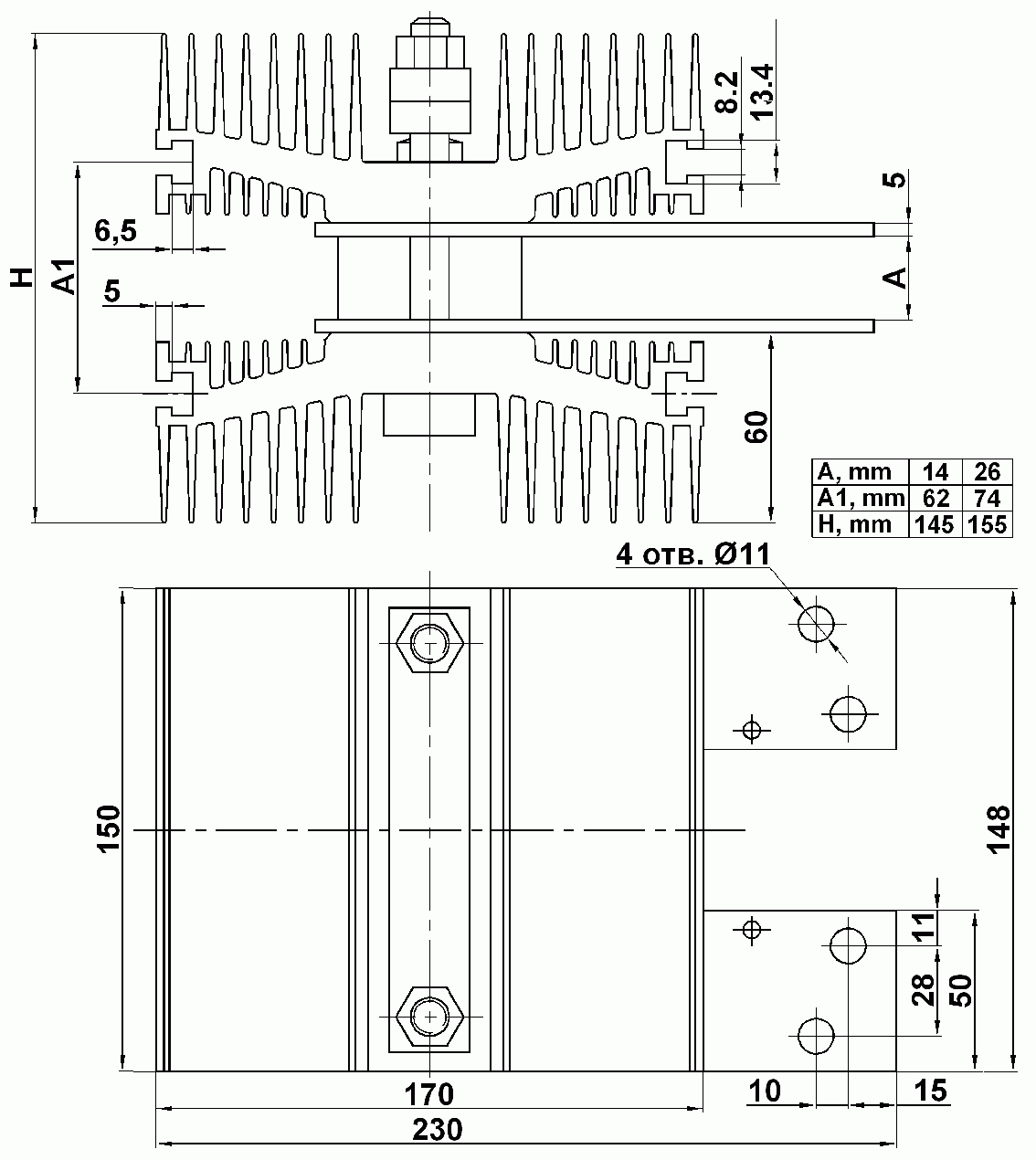

O253

ПР265

ПР265

PD53,PT51,PT53,PT53-1

230(170)х150х154

6,2

55

0,349 (230)

0,072

34

комплект
(2 отрезка)
