ГОСТированные охладители воздушного охлаждения для силовых модулей
Режем профиль по Вашим размерам
| Охладитель | Конфигурация профиля |
Профиль | Габаритные размеры охладителя (Ш х Д х В), мм |
Масса, кг | Контактная поверхность модуля, мм |
Количество модулей на охладителе, шт. |
Тепловое сопротивление контактная поверхность охладитель – охлаждающая среда, не более, °С/Вт |
Перепад давления потока охлаждающей среды на охладителе при скорости охлаждающего воздуха в межреберных каналах 6 м/с, не более, Па |
Применяемость | |
| При естественном охлаждении и мощности отводимого тепла (Вт) |
При скорости охлаждающего воздуха в межреберных каналах 6 м/сек |
|||||||||
 |

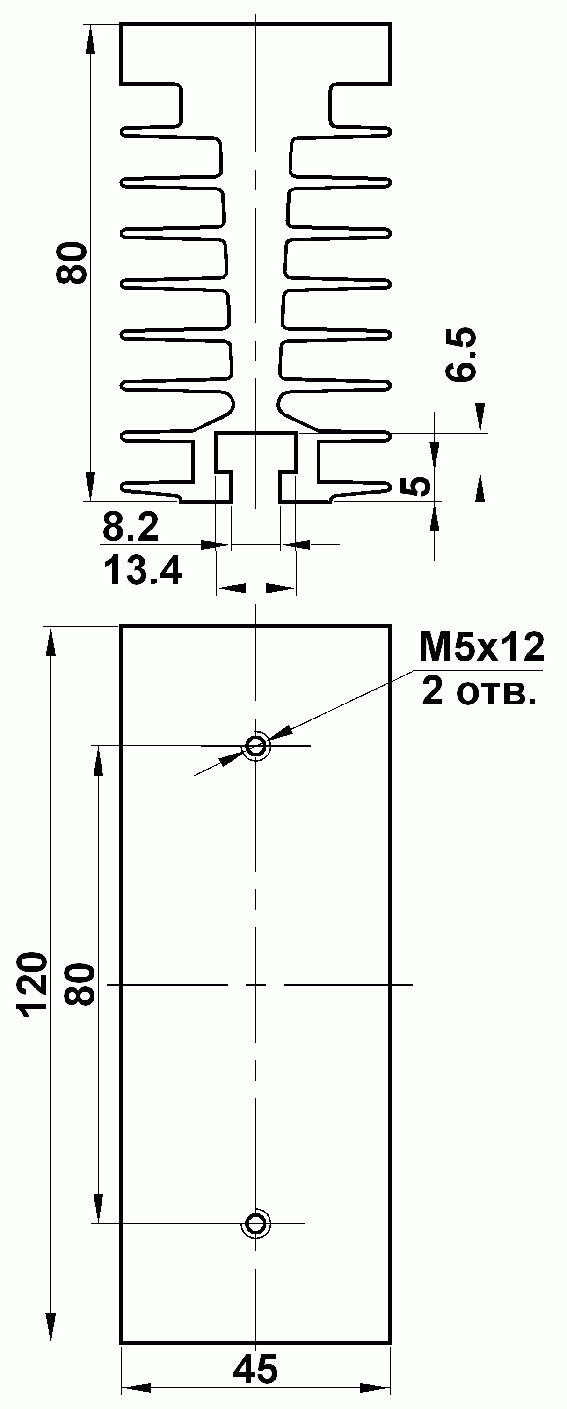

ПР155 | 45х120х80 | 0,59 | 38х96 | 1 | 2,1(25) | 0,48 | 25 |
|
|
|
|

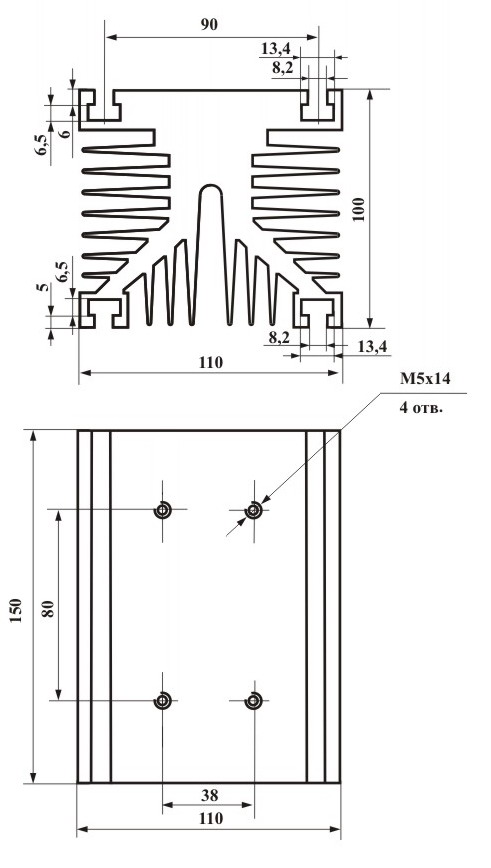

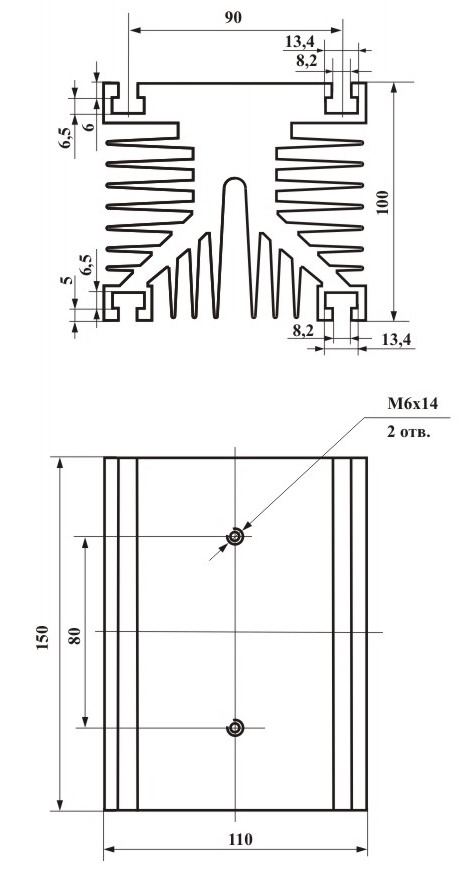

ПР157 |
110х150х100 |
2,170 |
38х96 |
1 |
0,75(80) |
0,21 |
18 |
|
|
|
|
ПР157 |
110х250х100 |
|
38х96 |
1 |
0,75(80) |
0,21 |
18 |
||
|
|
ПР157 |
110х150х100 |
2,170 |
38х96 |
1 |
0,75(80) |
0,21 |
18 |
||
|
|
ПР157 |
110х250х100 |
|
38х96 |
1 |
0,75(80) |
0,21 |
18 |
||
|
|

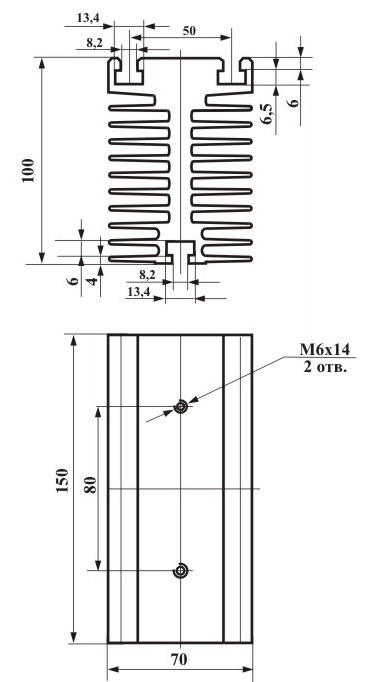

ПР221 |
70х150х100 |
1,26 |
38х96 |
1 |
1,1(60) |
0,23 |
30 |
|
|
|
|

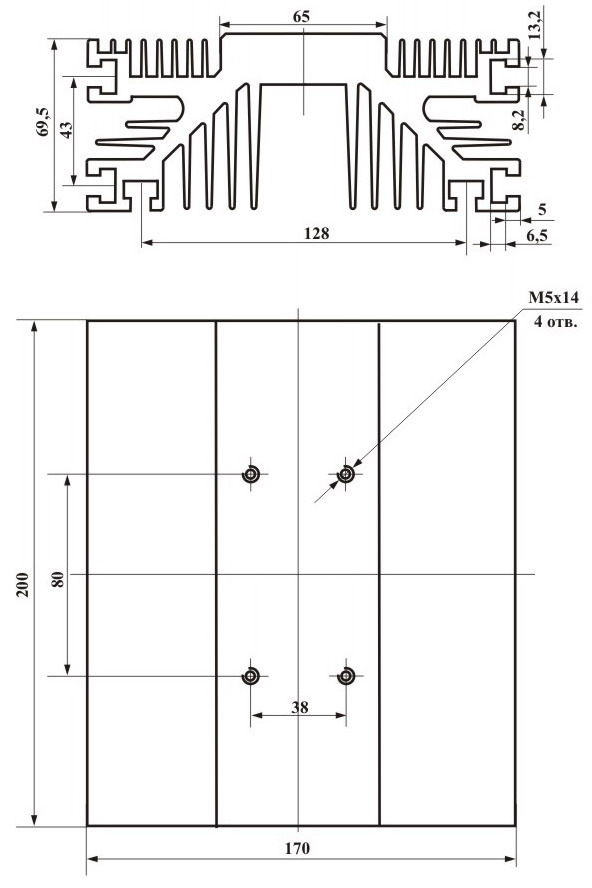

ПР223 |
170х200х69,5 |
2,58 |
54х96 |
1 |
0,55(100) |
0,18 |
30 |
|
|
|
|

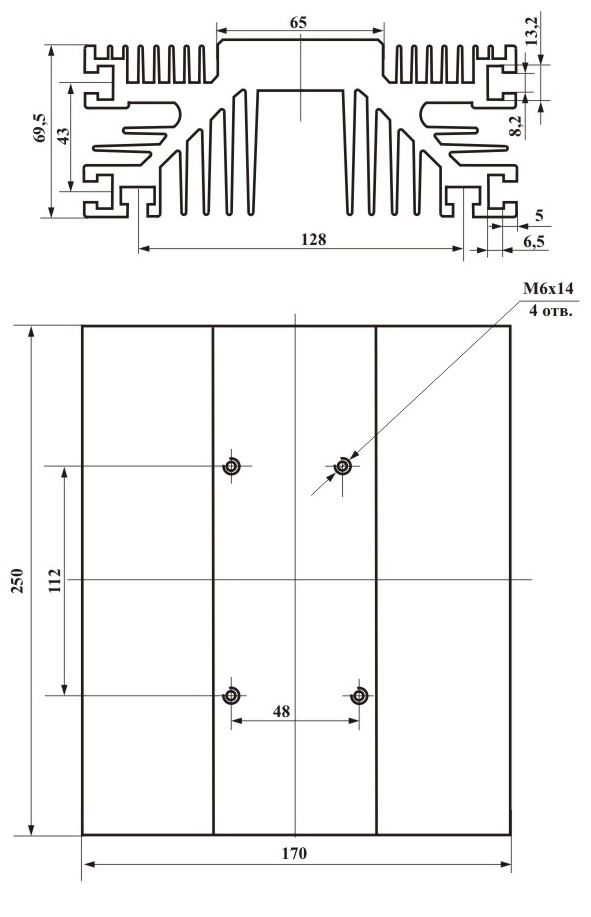

ПР223 |
170х250х69,5 | 3,25 |
60х120 |
1 |
0,40(150) |
0,105 |
30 |
||
|
|
АВ5015.2 |
125х120х137 |
2,3 |
20х92 |
1, 2, 3 |
|
17 |
|
||
| 125х180х137 | 2,5 | 34x92 | 1, 2, 3 | 17 | ||||||
| 125х260х137 | 5,2 | 50x92 | 1, 2, 3 | 17 | ||||||
| O55-300 | 125х300х137 | |||||||||
| 125х350х137 |
См. также ГОСТИРОВАННЫЕ ОХЛАДИТЕЛИ воздушного охлаждения:
- Для приборов штыревой конструкции
- Для приборов таблеточной конструкции
Режем силовой профиль по Вашим размерам
